100
Установка и замена компонентов
4 Установите новый модем.
a Подключите модемный кабель к модему.
ВНИМАНИЕ.
Разъем сконструирован так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и измените направление установки платы.
b Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системной плате.
c Затяните винты, которые закрепляют модем на системной плате.
5 Установите на место крышку модема.

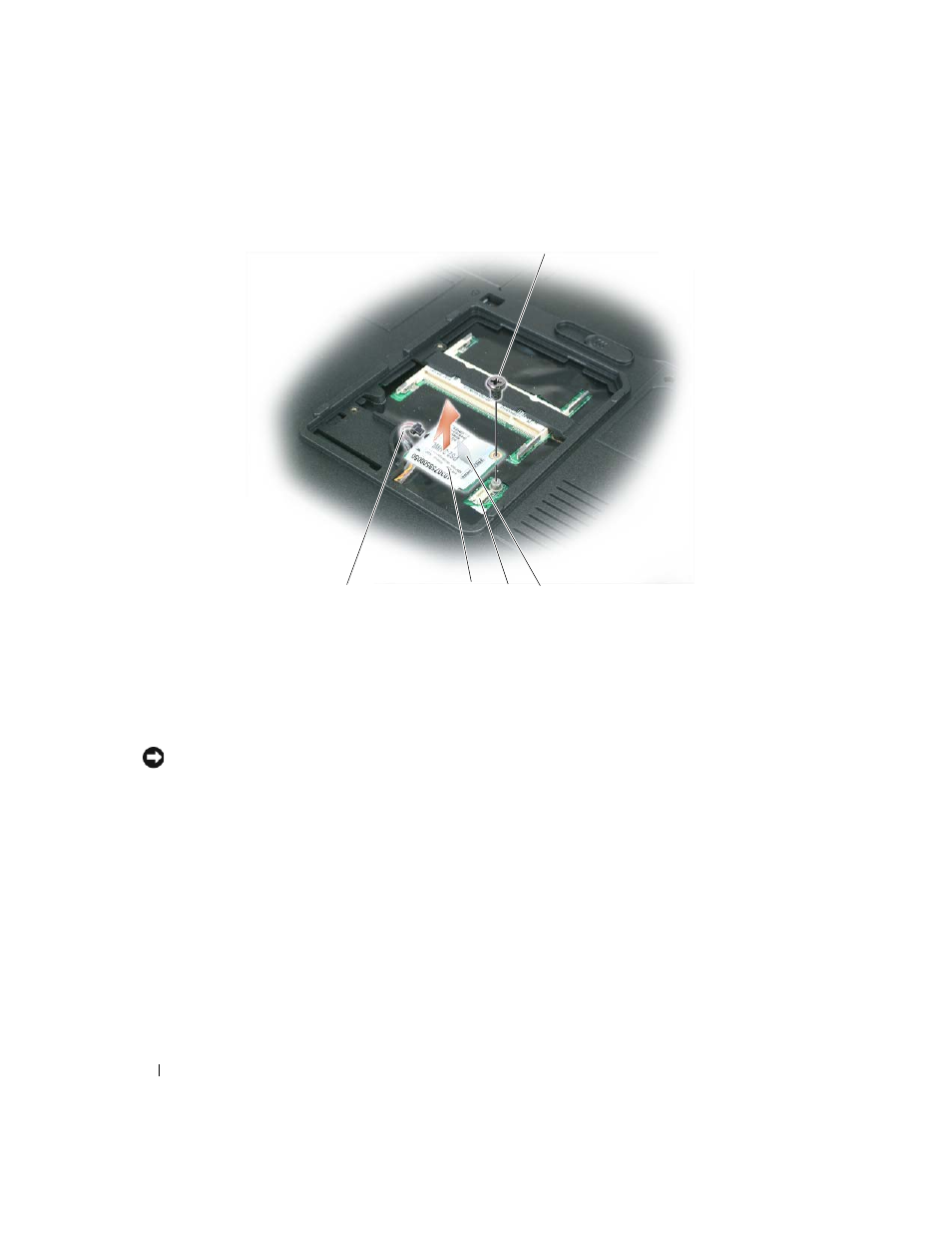

1 винт крепления
модема
2 язычок для
извлечения модема
3 разъем модема на системной плате
4 модем 5 кабель модема
1
2 4 3 5
