2

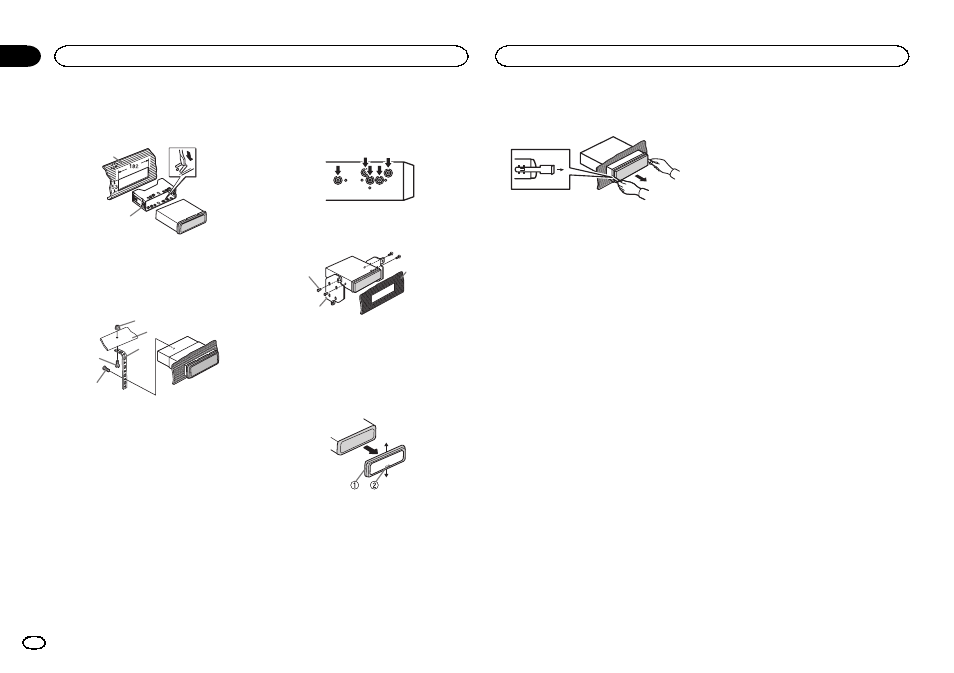

Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
1
2
1 Приборная панель
2 Монтажная обойма
3
Установите устройство, как показано
на рисунке.
1
2
3
4
5
1 Гайка
2 Теплоизоляционная перегородка или ме-
таллическая планка
3 Металлическая скоба
4 Винт
5 Винт (M4 × 8)
# Убедитесь, что устройство надежно закрепле-
но в гнезде. Неустойчивость устройства может
привести к его выпадению и неполадкам в рабо-
те.
Заднее крепление стандарта DIN
1
Совместите отверстия на кронштейне
и боковых панелях устройства.
2
Затяните по два винта с каждой сторо-
ны.
1
2
3
1 Самонарезающий винт (5 мм × 8 мм)
2 Монтажная рамка
3 Приборная панель или консоль
Демонтаж устройства
1
Снимите рамку.
1 Декоративная рамка
2 Язычок
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
! При установке декоративной рамки сторо-
на рамки с язычком должна быть направ-
лена вниз.
2
Вставьте прилагаемые экстракторы с
обеих сторон устройства до щелчка.
3
Вытяните устройство из приборной
панели автомобиля.
Снятие и установка передней
панели
В целях защиты от кражи переднюю панель
можно снять.
Нажмите на кнопку снятия панели и потяните
панель вверх и на себя.
Чтобы получить дополнительную информа-
цию, см.
Снятие передней панели в целях за-
щиты от кражи и Установка передней панели
Установка
