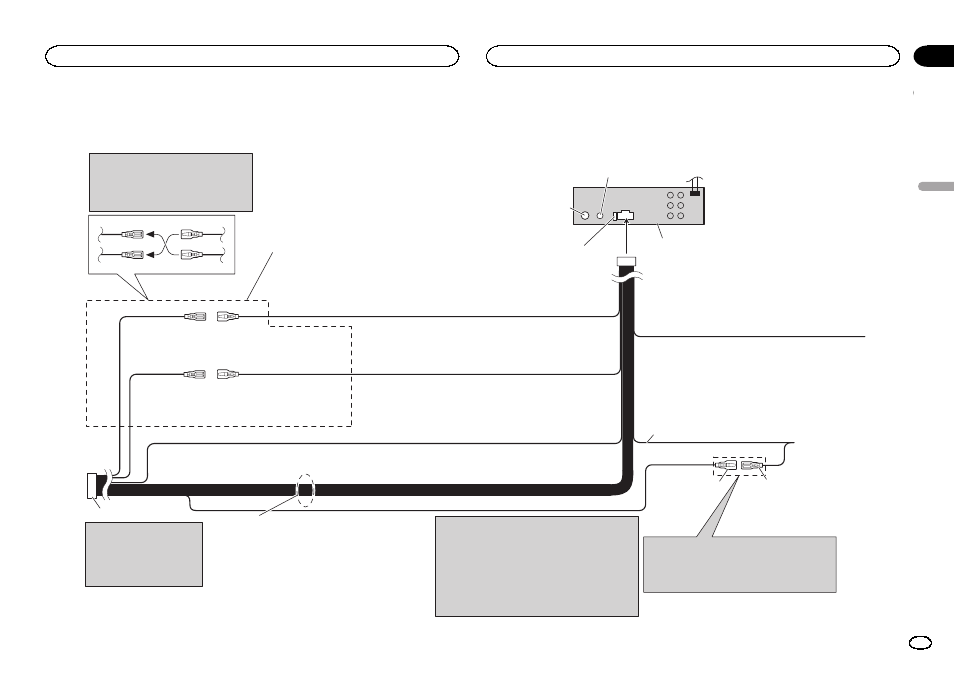

Подключение кабеля питания
1*
3*
2*
4*
Примечание:
В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае, убедитесь,
что 1* подключили к 4* и 3* к 2*.
Соедините провода одинакового
цвета друг с другом.
Желтый (2*)
Резервный (или
вспомогательный)
Красный (4*)
Вспомогательный
(или резервный)
Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.
Красный (3*)
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).
ISO разъем
Примечание:
В некоторых автомобилях
ISO разъем может быть
разделен на два. В этом
случае убедитесь, что
подключили оба разъема.
Синий/белый
Подключите к клемме системы контроля усилителя
мощности (макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме
управления реле
автомобильной
антенны (макс. 300 мА
12 В пост. ток).
Расположение штырей ISO разъема может быть
различным в зависимости от типа автомобиля.
Соедините 5* и 6*, когда штырь 5 это штырь типа
управления антенны. В других типах автомобилей
никогда не соединяйте 5* и 6*.
Желтый/черный
Если вы пользуетесь устройством, на котором
предусмотрена функция отключения звука, подключите
данный провод к проводу отключения звука на
устройстве. В противном случае, не подключайте
провод отключения звука к другим соединениям.
Черный (заземление на массу)
Подключите к чистому, неокрашенному
металлическому участку.
Данное устройство
Предохранитель (10 А)
Дистанционный монтажный вход
Адаптер жестко смонтированного
дистанционного управления может быть
подключен (продается отдельно).
Гнездо антенны
Синий/белый (5*)
Примечания
Требуется изменение начальных настроек данного
устройства (см. Начальные настройки). Выход
сабвуфера данного устройства монофонический.
При использовании сабвуфера мощностью 70 Вт
(2 Ом) обязательно подсоедините к сабвуферу
фиолетовый и фиолетовый/черный провода данного
устройства. Не подсоединяйте зеленый и
зеленый/черный провода.
Провода динамиков
Белый:
Передний левый
Белый/черный:
Передний левый
Серый:
Передний правый
Серый/черный:
Передний правый
Зеленый:
Задний
левый
или сабвуфер
Зеленый/черный:
Задний левый или сабвуфер
Фиолетовый: Задний
правый
или сабвуфер
Фиолетовый/черный: Задний правый или сабвуфер
