Pioneer DVH-340UB - Инструкция (Страница 27)

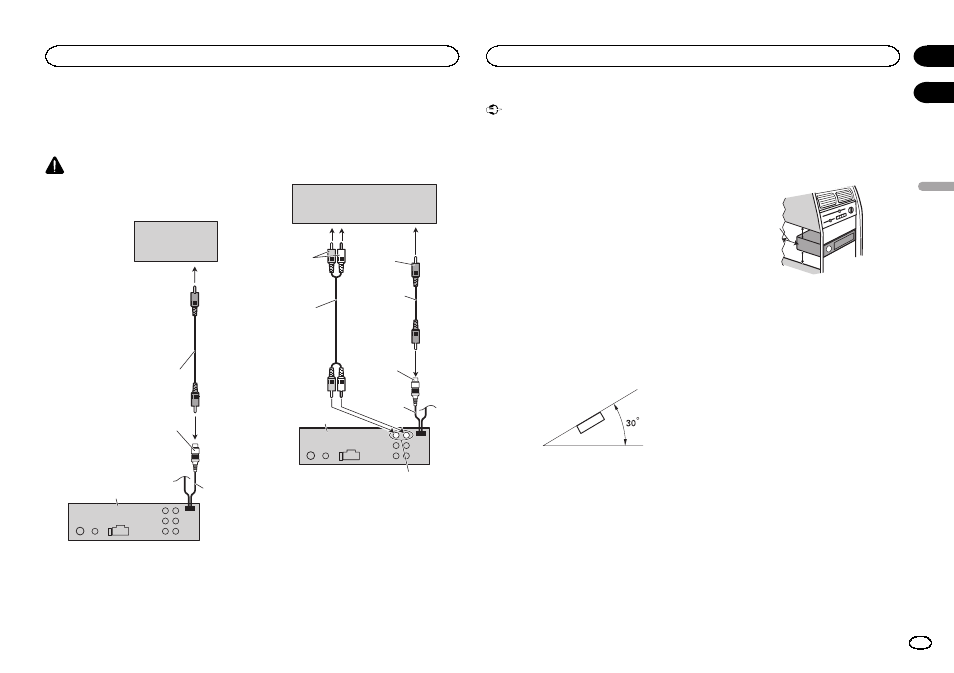

При использовании
дисплея, подключенного к
видеовыходам
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ устанавливать дисплей в
месте, доступном обзору водителя во время
движения.
Экран с
входными
гнездами RCA
К видеовходу
15 см Данное устройство
Кабель RCA
(продается
отдельно)
Видеовыход
(VIDEO OUTPUT)
При подключения внешнего
видеооборудования
При подключении внешнего видеооборудо-
вания необходимо установить для V.INPUT в
начальных настройках значение AUX.
Наружный видео компонент
(продается отдельно)
Кабель RCA
(продается
отдельно)
Видеовход
(VIDEO INPUT)
Аудио входы
15 см
К аудио
выходам
К видеовыходу
Кабель RCA
(продается
отдельно)
Данное
устройство
Важно
! Перед окончательной установкой про-
верьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или вне-
сения иных изменений в конструкцию ав-
томобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной
остановке автомобиля.
! Перегрев полупроводникового лазера
приведет к его выходу из строя. Разме-
стите все кабели в удалении от нагреваю-
щихся деталей, таких как решетка
обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 30°.
! При установке необходимо обеспечить
эффективный отвод тепла, оставив до-
статочное пространство за задней пане-
лью и закрепив свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
5cm cm
5 см
5 см
Оставить
просторное
место
Переднее/заднее
крепление стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление стандарта
DIN
1 Вставьте монтажную обойму в пере-
днюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму, вхо-
дящую в комплект поставки устройства. При
наличии достаточного пространства за ус-
тройством применяется монтажная обойма,
поставляемая вместе с автомобилем.
Ру
сский
Соединения
27
Раздел
Установка
Ru
03
04
