Подключение
7
Ru
Глава 2
Подключение

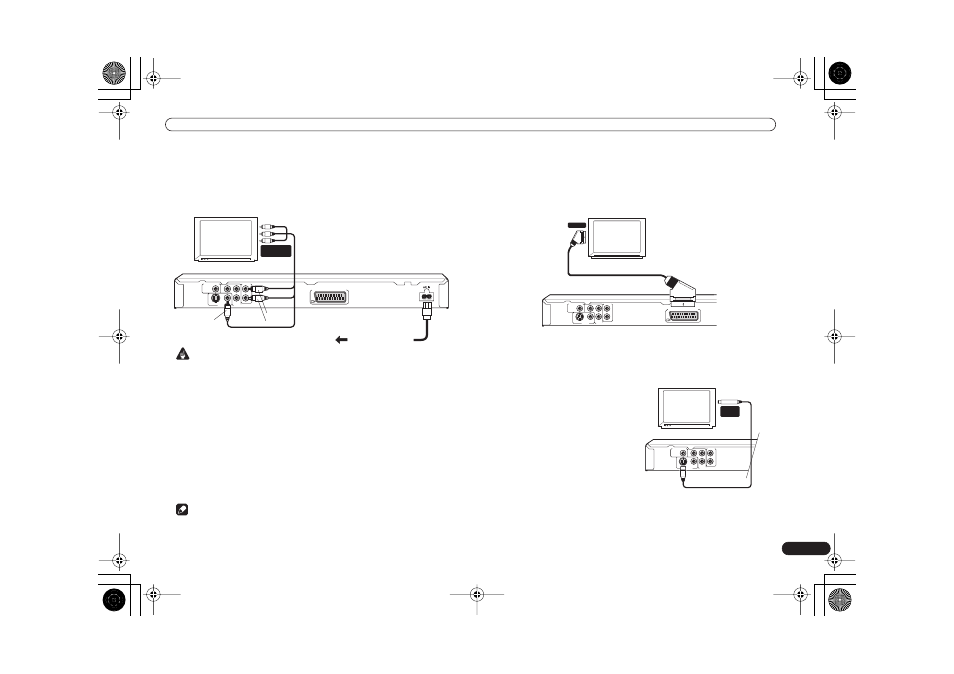

Легкость подключения
Описанная здесь процедура установки является базовой и позволяет воспроизводить диски, используя только
кабели, прилагаемые к проигрывателю. При такой установке стереофонический звук воспроизводится через
громкоговорители телевизора.
Внимание
• Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте проигрыватель к
телевизору через видеомагнитофон, используя кабели AV или S-Video, так как изображение с
проигрывателя может некорректно отображаться на экране телевизора (по этой же причине
проигрыватель, возможно, не будет поддерживать некоторые комбинации “телевизор/видеомагнитофон”;
для получения дополнительных сведений обратитесь к производителю).
• При указанной выше схеме подключения к телевизору не устанавливайте для параметра Component Out
(Выходной сигнал компонента)
(см. Параметры меню Video Output (Вывод видеосигналов) на стр. 18)
значение Progressive (Прогрессивная развертка).
1
Подключите гнезда VIDEO OUT и AUDIO OUT L/R (АУДИОВЫХОД Л/П) к соответствующим
входам A/V на телевизоре.
С помощью прилагаемого кабеля аудио/видео подключите красный и белый штекеры к аудиовыходам, а
желтый штекер - к видеовыходу. Для получения надлежащего стереозвука убедитесь, что левый и правый
аудиовыходы подключены к соответствующим входам.
Если для подключения видео требуется использовать кабель компонентного сигнала или кабель S-Video, см.
далее.
• Только для модели DV-470: Для подключения аудиоисточника можно использовать любое из гнезд
AUDIO OUT L/R (АУДИОВЫХОД Л/П)
. Через обе пары выходных гнезд выводится одинаковый сигнал.
2
Подключите прилагаемый кабель питания к гнезду AC IN, затем вставьте его в
электророзетку.
Примечание
• Перед отключением проигрывателя от электророзетки сначала выключите его с помощью кнопки
STANDBY/ON
на передней панели или на пульте дистанционного управления и дождитесь, пока на
дисплее проигрывателя не погаснет индикация -OFF- (-ВЫКЛ.-).
• По вышеупомянутым причинам не подключайте данный проигрыватель к отключаемым источникам
питания, имеющимся на некоторых усилителях и ресиверах AV.
Подключение с помощью кабеля SCART AV
Разъем AV типа SCART предназначен для подключения телевизора или ресивера AV. В качестве видеовыхода
можно выбрать обычный композитный сигнал, сигнал S-Video или RGB. Для получения сведений об установке
см. стр. 23.
Разъем SCART AV содержит аналоговые аудиовыходы, поэтому не требуется подключать разъемы AUDIO
OUT L/R (АУДИОВЫХОД Л/П)
.
1
Используйте кабель SCART (не входит в комплект) для подключения выхода AV CONNECTOR
(RGB) к входу SCART AV телевизора (или ресивера AV).
Подключение с помощью выхода S-Video
Подключение с помощью компонентного видеовыхода
Для подключения проигрывателя к телевизору (или другому оборудованию) вместо стандартного видеовыхода
можно использовать компонентный видеовыход. Это обеспечивает более высокое качество изображения из
трех возможных вариантов подключения.
DIGITAL AUDIO OUT
S
L
R
PR
PB
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
AV CONNECTOR (RGB) - TV/AV Receiver
DV-2750
DV-370
Желтый
Белый
Красный
К электророзетке
Телевизор
Вход
Аудио/Видео
Если телевизор (или другой аппарат) оснащен входом
S-Video (S1), то для получения более высокого
качества изображения вместо стандартного
(композитного) выхода можно использовать выход S-
Video проигрывателя.
•
Для подключения гнезда S-VIDEO OUT к
входу S-Video на телевизоре (либо мониторе или
ресивере AV) воспользуйтесь кабелем S-Video.
Перед подключением совместите небольшой
треугольник, находящийся над гнездом, с
соответствующей маркировкой на штекере.
DIGITAL AUDIO OUT
S
L
R
PR
PB
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
AV CONNECTOR (RGB) - TV/AV Receiver
SCART
Телевизор
DV-2750
DV-370
DIGITAL AUDIO OUT
S
L
R
PR
PB
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
Вход
S-Video
Телевизор
DV-2750
DV-370
