Подключение внешних устройств
Подключение DVD проигрывателя или домашнего кинотеатра
Подключение DVD проигрывателя или домашнего кинотеатра

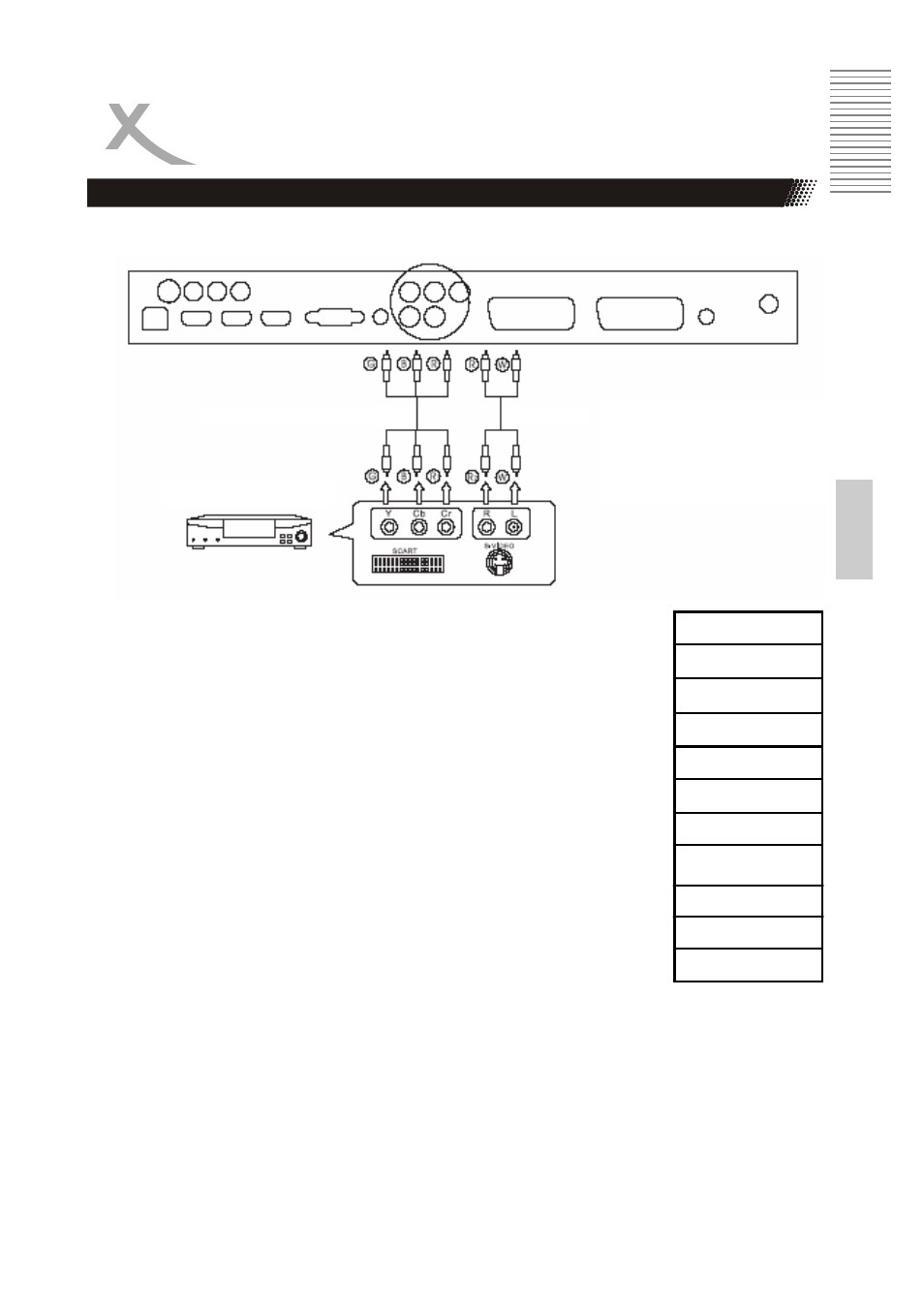

к телевизору при помощи компонентного видео кабеля:
С помощью кабеля компонентного видео сигнала,
представляющего собой комбинацию трех видео шнуров с
коннекторами красного, зеленого и синего цвета, соедините
разъемы компонентного входа телевизора Y, Pb/Cb, Pr/Cr и
компонентного выхода DVD проигрывателя Y, Pb/Cb, Pr/Cr.
C помощью аудио кабеля соедините аудио разъемы телевизора и
DVD проигрывателя.
Воспроизведение:
1. Включите телевизор и нажмите кнопку SOURCE на ПДУ.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке
источников сигнала пункта Y/ Pb/Pr и нажмите V+/ENTER для
подтверждения выбора.
3. Включите DVD проигрыватель, вставите DVD диск и нажмите
клавишу Play.
TV
AV
SCART1AV
SCART2AV
S-VIDEO
3 YPb Pr
VGA
HDMI1
HDMI2
HDMI3
SCART2YC
Примечание:
•
Выходы Y/ Cb/Cr на DVD проигрывателях иногда маркируются как Y/ Pb/Pr или
Y/B-Y, R-Y. Для правильного соединения шнуров кабеля компонентного видео
сигнала, воспользуйтесь правилом соответствия цветовой маркировки
коннекторов кабеля компонентного видео сигнала и разъемов компонентного
видео выхода DVD проигрывателя.
DVD проигрыватель
Кабель компонентного видеосигнала Аудио кабель
R
1
Красный (Аудио правый канал)
W Белый (Аудио левый канал)
R
2
Красный (компонентный видео Pr,Cr)
G Зеленый (Компонентный видео Y)
B Синий (Компонентный видео Pb, Cb)
Р
yc
cкий
