19
Подключение внешних устройств
Подключение:
Соедините SCART кабелем разъём SCART на задней
панели видеомагнитофона и разъём SCART на телевизоре.
Воспроизведение:
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ
телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в
списке источников сигнала пункта SCART2 AV и
нажмите V+/ENTER для подтверждения выбора.
3. Включите видеомагнитофон и нажмите клавишу Play.
Примечание:
•
Через разъём SCART2 телевизор принимает видео сигнал
CVBS (VIDEO).
•
Для приема сигнала Y/C необходимо в меню AV/TV выбрать пункт SCART2 Y/C
вместо SCART2 AV. Поэтому, если после подключения видеомагнитофона
имеет место некорректная цветопередача, попробуйте выбрать пункт SCART2 Y/
C при настройке источника сигнала.
•
Для подключения внешнего устройства, имеющего только разъемы AV,
используйте кабель-переходник AV-SCART и выберите пункт SCART2 AV. В
этом случае телевизор будет принимать только сигнал CVBS(VIDEO).

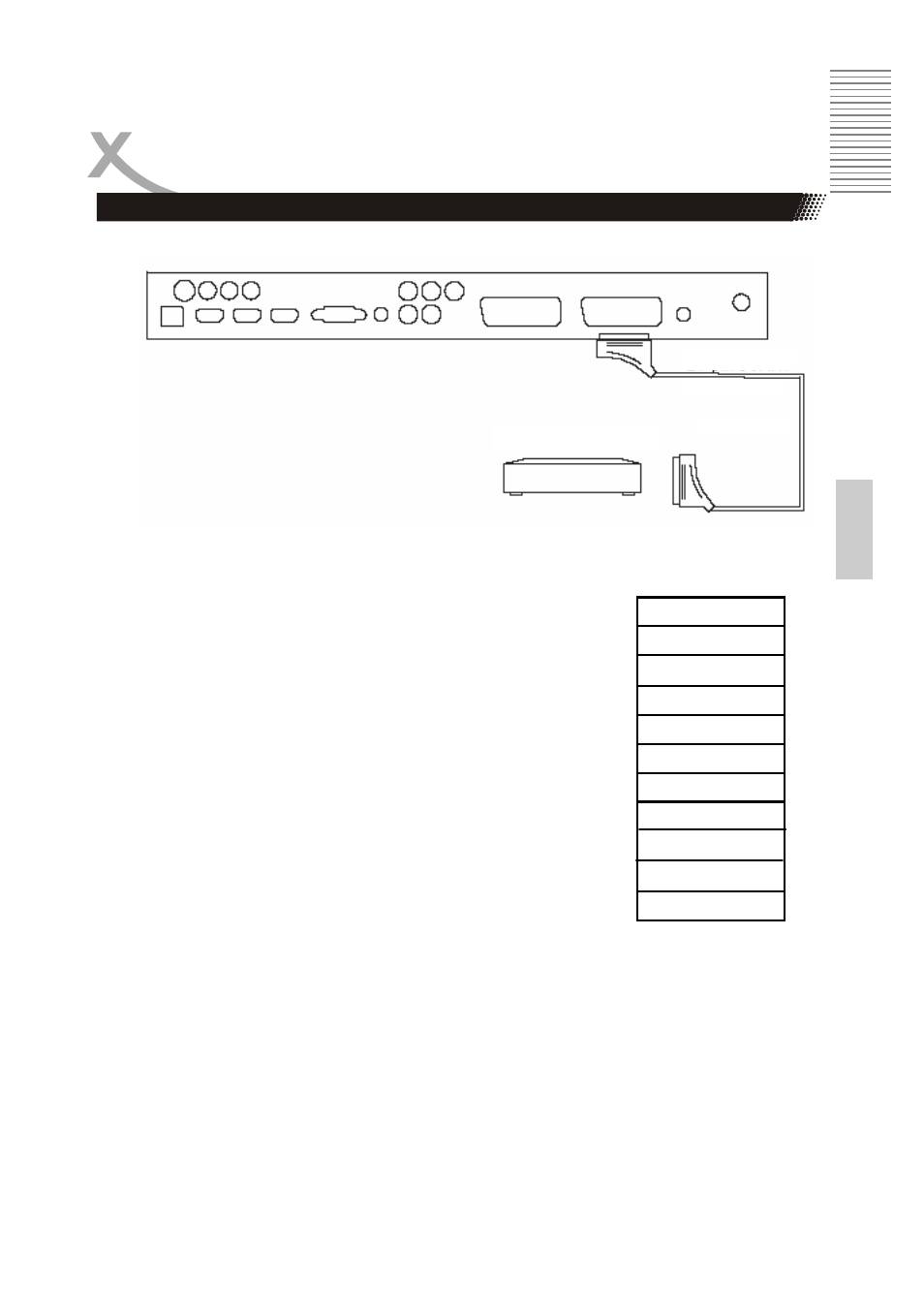

Подключение видеомагнитофона
TV
AV
SCART1AV
3 SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI1
HDMI2
HDMI3
SCART2YC
Видеомагнитофон
Кабель SCART
21 контактная вилка
кабеля SCART
