Подключение внешних устройств
Требования по безопасному подключению
•
Внимательно проверьте совместимость устройств перед их соединением.
•
Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
•
Плохое соединение может привести к искажению изображения и некорректному
цветовоспроизведению. Убедитесь, что все разъёмы вставлены в соответствующие
гнёзда соединяемых устройств.
•
Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего
устройства.
•
Перед подключением внешнего устройства необходимо обесточить телевизор для
предотвращения негативных последствий.
Подключение декодера видео сигнала
Подключение:

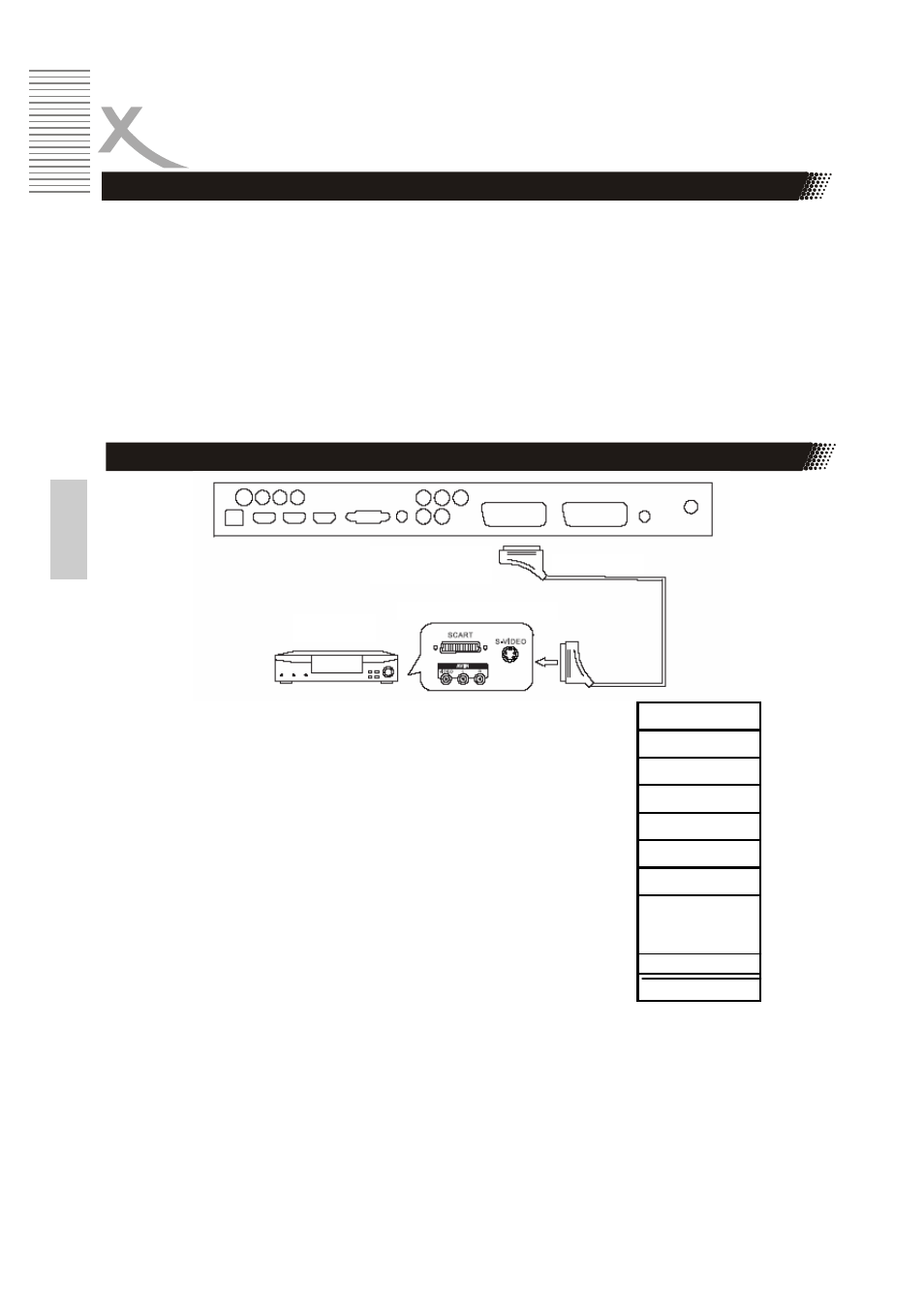

Соедините SCART кабелем разъём SCART на задней
панели декодера и разъём SCART на телевизоре.
Воспроизведение:
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ
телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в
списке источников сигнала пункта SCART1AV и
нажмите V+/ENTER для подтверждения выбора.
3. Включите декодер.
Примечание:
•
Через разъём SCAR1T телевизор принимает видео сигналы CVBS(VIDEO) и
RGB и выбирает нужный сигнал автоматически. При одновременном приёме
приоритет имеет сигнал RGB.
•
Для подключения внешнего устройства, имеющего только разъемы AV,
используйте кабель-переходник AV-SCART. В этом случае телевизор будет
принимать только сигнал CVBS(VIDEO).
TV
AV
3 SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI1
HDMI2
HDMI3
SCART2YC
Кабель SCART
Декодер
21 контактная вилка
кабеля SCART
Тыловая панель Декодера
