Примечания по проводам управления
Провод управления антенной (синий) проводит
переменный ток напряжением 12 В при включе
нии радио.
Если автомобиль оборудован встроенной FM/АM
антенной на заднем/ боковом стекле, подключите
провод питания антенны (синий) или провод до
полнительного подключения питания (красный) к
разъему подключения питания усилителя имею
щейся антенны. Подробности узнайте у своего
дилера.
Безрелейная антенна не может быть использова
на с этим устройством.
Подключение для сохранения данных в памяти
устройства
При подключенном желтом проводе питания, пита
ние будет подаваться к памяти устройства даже при
выключенном зажигании.
Примечания по подключению колонок
Перед началом подключения колонок отключите
питание устройства.
Во избежание повреждения используйте колонки
с сопротивлением от 4 до 8 Ом и мощностью, со
ответствующей выходной мощности устройства.
Не подсоединяйте разъемы колонок к шасси ав
томобиля и разъемы правой колонки к разъемам
подключения левой.
Не подсоединяйте провод заземления устройства
к отрицательному разъему колонки.
Не пытайтесь подключить колонки параллельно.
Используйте только пассивные колонки. Подклю
чение активных колонок (со встроенными усили
телями) к разъемам колонок может привести к
повреждению устройства.
Во избежание возникновения неисправностей
не используйте встроенные в автомобиле прово
да подключения колонок, если используете об
щий провод заземления (отрицательный) для ле
вой и правой колонки.
Не подсоединяйте провода колонок устройства
друг к другу.
Примечание по подключению
Если колонки или усилитель подключены непра
вильно, на дисплее появится надпись «FAILURE». В
этом случае, проверьте правильность их подключе
ния.
Меры предосторожности
Выберите такое место для установки уст
ройства, где оно не будет мешать управле
нию автомобилем.
Не устанавливайте устройство в местах, где
оно будет подвержено воздействию пыли,
грязи, повышенной вибрации и высокой
температуры, например, под прямыми лу
чами солнца или вблизи горячих воздухово
дов.
Для прочной и безопасной установки ис
пользуйте только поставляемые в комплек
те детали.
Угол установки
Угол установки должен быть менее 45
°
.

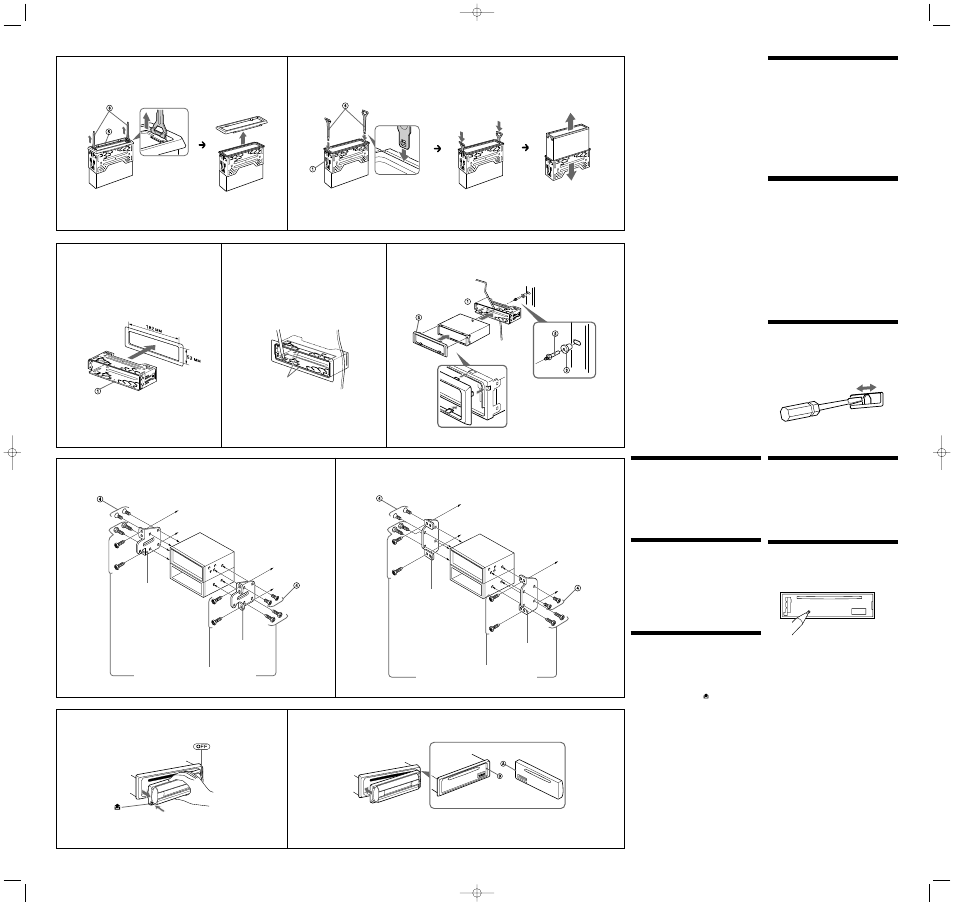

Снятие защитной манжеты
и кронштейна (4)
Перед началом установки снимите с уст
ройства защитную манжету 5 и крон
штейн 1.
1
Снимите защитную манжету 5.
1
Зацепите защитную манжету 5 демон
тажными ключами 6.
2
Потяните демонтажные ключи 6 и сни
мите защитную манжету 5.
2
Снимите кронштейн 1
.
1
Вставьте оба демонтажных ключа 6
между устройством и кронштейном 1
до щелчка.
2
Потяните кронштейн 1 вниз, а устрой
ство вверх, чтобы отделить их.
Переключатель частот
Заводская установка интервала настройки ча
стот в диапазоне АM (FM) 9 кГц (50 кГц).
Если в вашей местности принят интервал 10
кГц (200 кГц), перед выполнением подключе
ний переведите переключатель на нижней па
нели устройства в положение 10 кГц (200 кГц).
Пример установки (5)
Установка в приборную панель автомобиля
Примечания
Если необходимо, для более надежного
крепления, отогните эти шипы наружу (5
2).
Убедитесь, что все четыре защелки на за
щитной манжете 5 надежно защелкнулись
в креплениях на устройстве (5 3).
Установка устройства в японские
автомобили (6)
Установка магнитолы в некоторые марки
японских автомобилей может оказаться не
возможной. В этом случае обратитесь к свое
му дилеру SONY.
Примечание
Во избежание возникновения неисправнос
тей производите установку только с исполь
зованием прилагаемых крепежных винтов 4.
Отсоединение и установка передней
панели проигрывателя (7)
Перед установкой устройства отсоедини
те переднюю панель.
7 А Отсоединение
Перед отсоединением панели нажмите кноп
ку (OFF). Нажмите кнопку
, затем потяните
панель на себя.
7 В Присоединение
Совместите часть A на передней панели с ча
стью B на устройстве, как показано на рисун
ке, и слегка надавите левую сторону перед
ней панели до щелчка.
Предупреждение по установке в ав
томобиль, не оборудованный позици
ей АСС (аксессуары) на ключе зажи
гания
После выключения двигателя автомобиля
нажмите и удерживайте кнопку (OFF), пока
не погаснет дисплей.
Иначе дисплей останется включенным и бу
дет разряжать аккумулятор.
Кнопка перезагрузки RESET
После того как установка и подключение за
вершены, снимите переднюю панель проиг
рывателя и нажмите кнопку RESET с помощью
шариковой ручки или подобного предмета.
Правильно направьте
демонтажные ключи
Крючками
внутрь
Шипы
Макс.
размер
5 х 8 мм
Макс.
размер
5 х 8 мм
Макс.
размер
5 х 8 мм
Макс.
размер
5 х 8 мм
Кронштейн
В приборную панель/
центральную консоль
Кронштейн
Детали, поставляемые с автомобилем
Кронштейн
В приборную панель/
центральную консоль
Кронштейн
Детали, поставляемые с автомобилем
Приборная панель
Огнеупорная стенка
