Указатель деталей и органов управления
Дополнительные сведения см. на страницах, указанных в скобках.

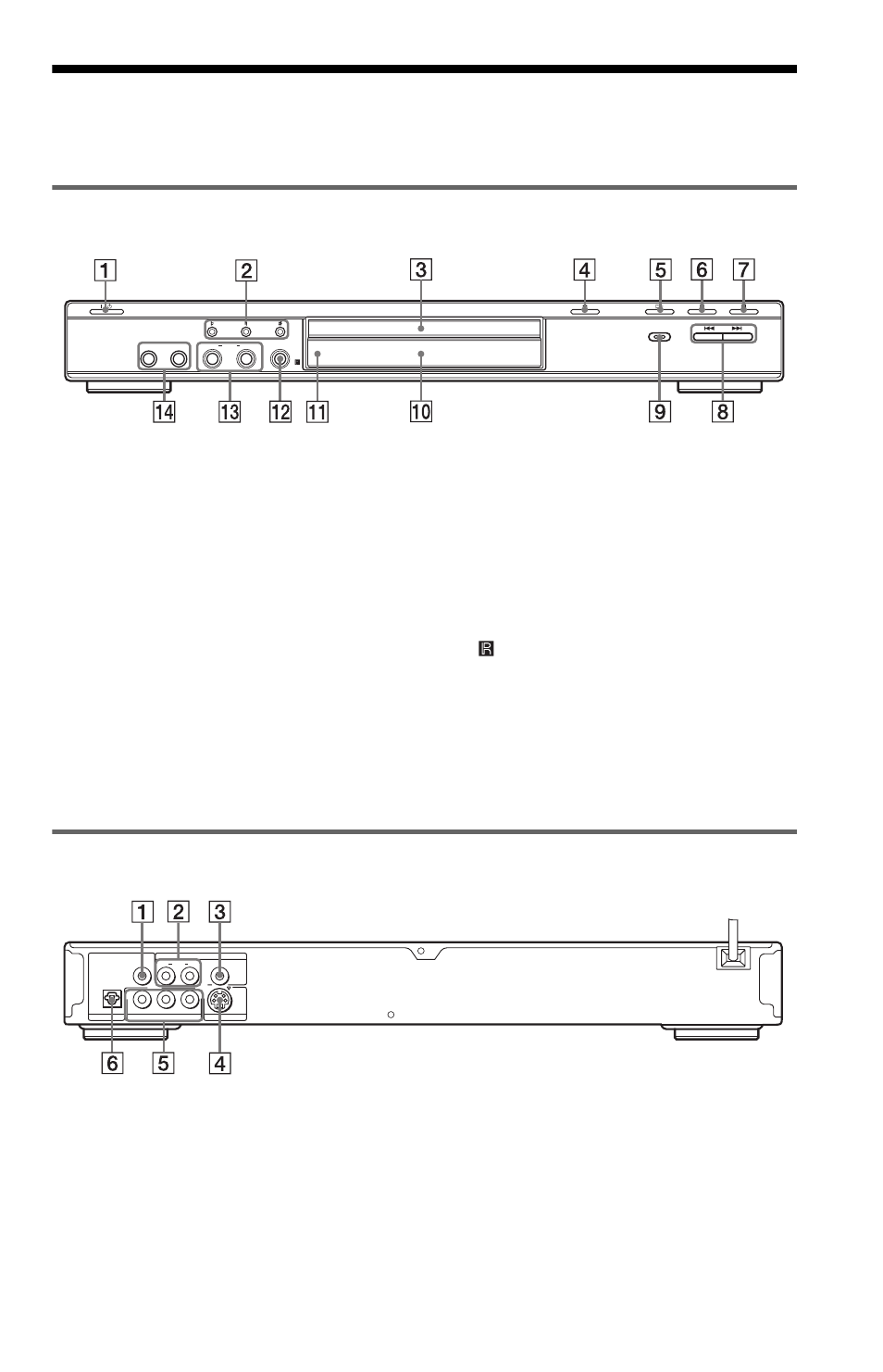

Передняя панель
A Кнопка [/1 (вкл/ожидание) (23)
B Кнопки контроль тональности
(42)
C Лоток для дисков (23)
D Кнопка A (открыть/закрыть) (23)
E Кнопка H (воспроизведение) (23)
F Кнопка X (пауза) (24)
G Кнопка x (стоп) (24)
H Кнопки ./> (предыдущий/
следующий) (35)
I Кнопка/индикатор
PROGRESSIVE (прогрессивный
формат) (18)
Загорается, когда выходной
сигнал проигрывателя имеет
прогрессивный формат.
J Дисплей передней панели (10)
K
(дистанционный датчик) (15)
L Регулятор ECHO LEVEL
(уровень эха) (40)
M Регулятор MIC 1/2 (микрофон)
LEVEL (40)
N Гнезда MIC 1/2 (микрофон) (40)
Задняя панель
A Разъем DIGITAL OUT
(COAXIAL) (цифровой выход,
коаксиальный) (19)
B Разъемы LINE OUT L/R
(AUDIO) (линейный выход л/п,
аудио) (19)
C Разъем LINE OUT (VIDEO)
(линейный выход, видео) (16)
D Разъем S VIDEO OUT (выход s
видео) (16)
E Разъемы COMPONENT VIDEO
OUT (композитный видеовыход)
(16)
F Разъем DIGITAL OUT
(OPTICAL) (цмфровой выход,
оптический) (19)
MIN MAX MIN MAX MIN MAX
LEVEL MIC 1 MIC 2 MIC 1 MIC 2 ECHO LEVEL
PROGRESSIVE
COAXIAL VIDEO
LINE OUT
DIGITAL OUT S VIDEO OUT COMPONENT VIDEO OUT
AUDIO R L
OPTICAL P R /C R Y P B /C B
,продолжение на следующей странице
