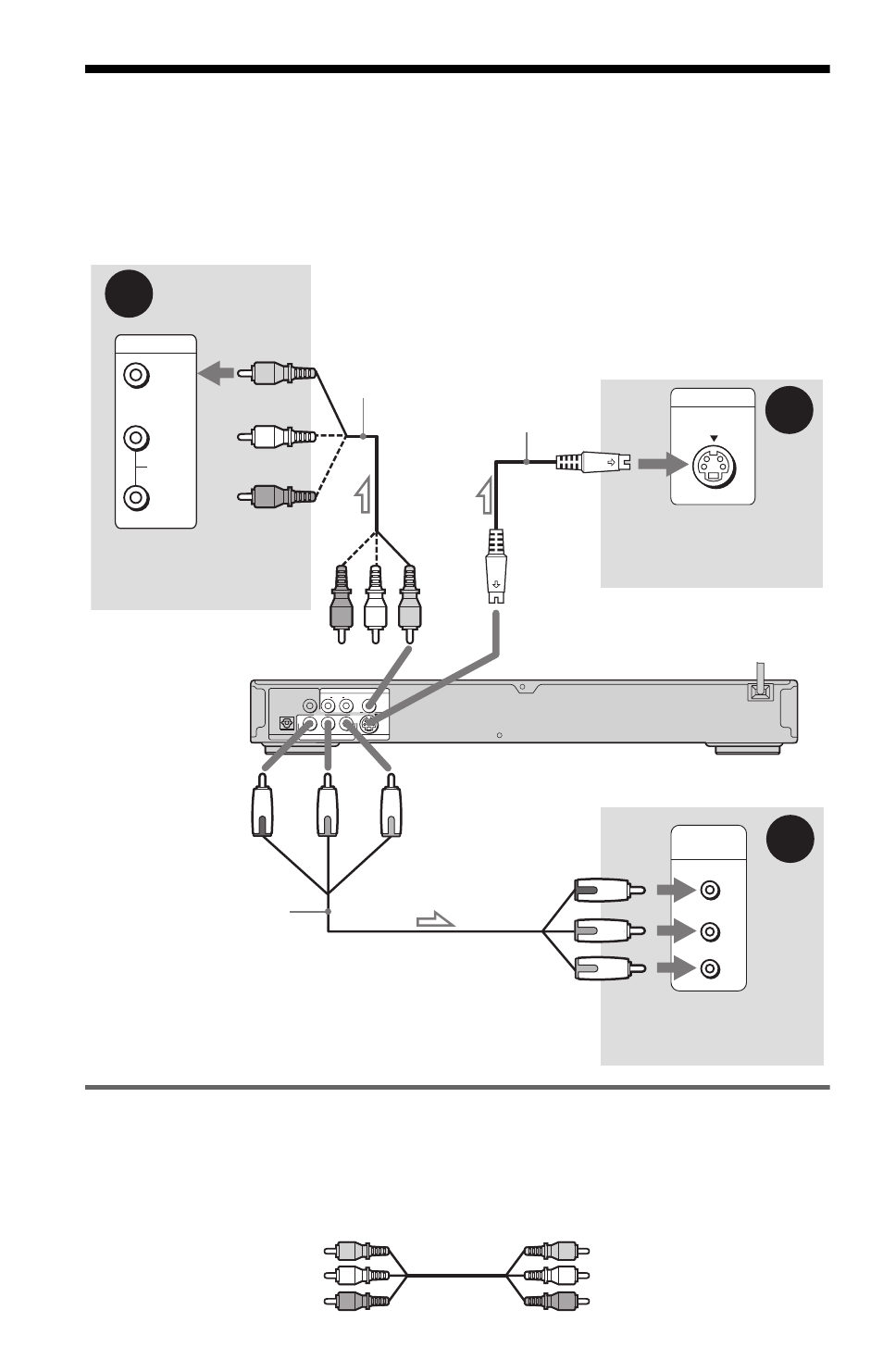

Пункт 3: Подсоединение видеокабелей
Подключите проигрыватель к телевизору, проектору или усилителю (ресиверу)
AV с помощью видеокабеля. Выберите одну из схем - A - C - в зависимости от
входного разъема на телевизоре, проекторе или усилителе (ресивере) AV.
Для просмотра сигналов изображений в прогрессивном формате (525p или 625p) на
совместимом телевизоре, проекторе или мониторе следует использовать образец C.
A
Подключение к видеовходу
Подсоедините желтый штекер соединительного аудио-/видеокабеля (не прилагается)
к желтому гнезду (видео). Получится изображение стандартного качества.
При использовании этого подключения нажатием кнопки PROGRESSIVE на
передней панели выберите “NORMAL (INTERLACE)” (по умолчанию).
