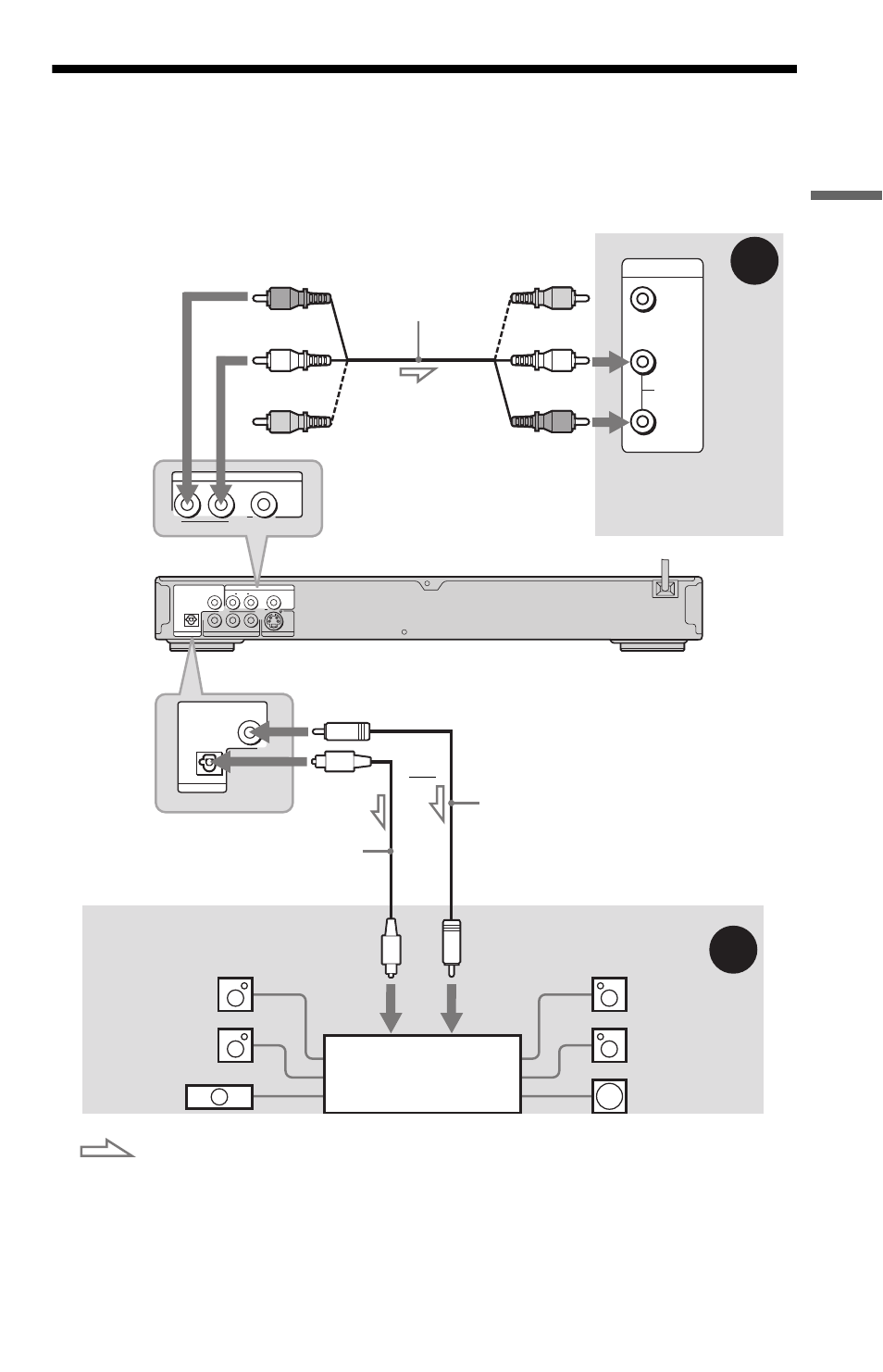

Пункт 4: Подсоединение аудиокабелей
Выберите один из образцов A или B в соответствии с входным разъемом на
видеомониторе, видеопроекторе или усилителе AV (ресивере).
Это позволит слышать звук.
z Совет
Для правильного расположения громкоговорителя см. инструкции, прилагаемые к
подключаемым компонентам.
VIDEO
LINE OUT
AUDIO R L
S VIDEO OUT COMPONENT VIDEO OUT
Y
DIGITAL OUT
OPTICAL
COAXIAL
VIDEO
AUDIO
INPUT
L
R
B
A
VIDEO
LINE OUT
AUDIO R L
P R /C R P B /C B
DIGITAL OUT
OPTICAL
COAXIAL
Усилитель AV
(ресивер) с декодером
(красный)
Телевизор, проектор
или усилитель
(ресивер) AV
Аудио-/
видеокабель
(не прилагается)
: Направление сигнала
к гнезду LINE OUT L/R (AUDIO)
Задний (Л)
Проигрыватель CD/DVD
(белый)
(желтый)*
(желтый)*
(белый)
(красный)
[Громкоговорители]
Передний (Л)
[Громкоговорители]
Задний (П)
Передний (П)
Низкочастотный
громкоговоритель
Центральный
* Желтый штекер используется для видеосигналов (стр. 16).
Коаксиальный цифровой
кабель (не прилагается)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
к коаксиальному цифровому
входному гнезду
Оптический цифровой
кабель (не прилагается)
к оптическому цифровому
входному гнезду
или
,продолжение на следующей странице
