16
По
дг
отов
ка
■Основной блок
■Сабвуфер

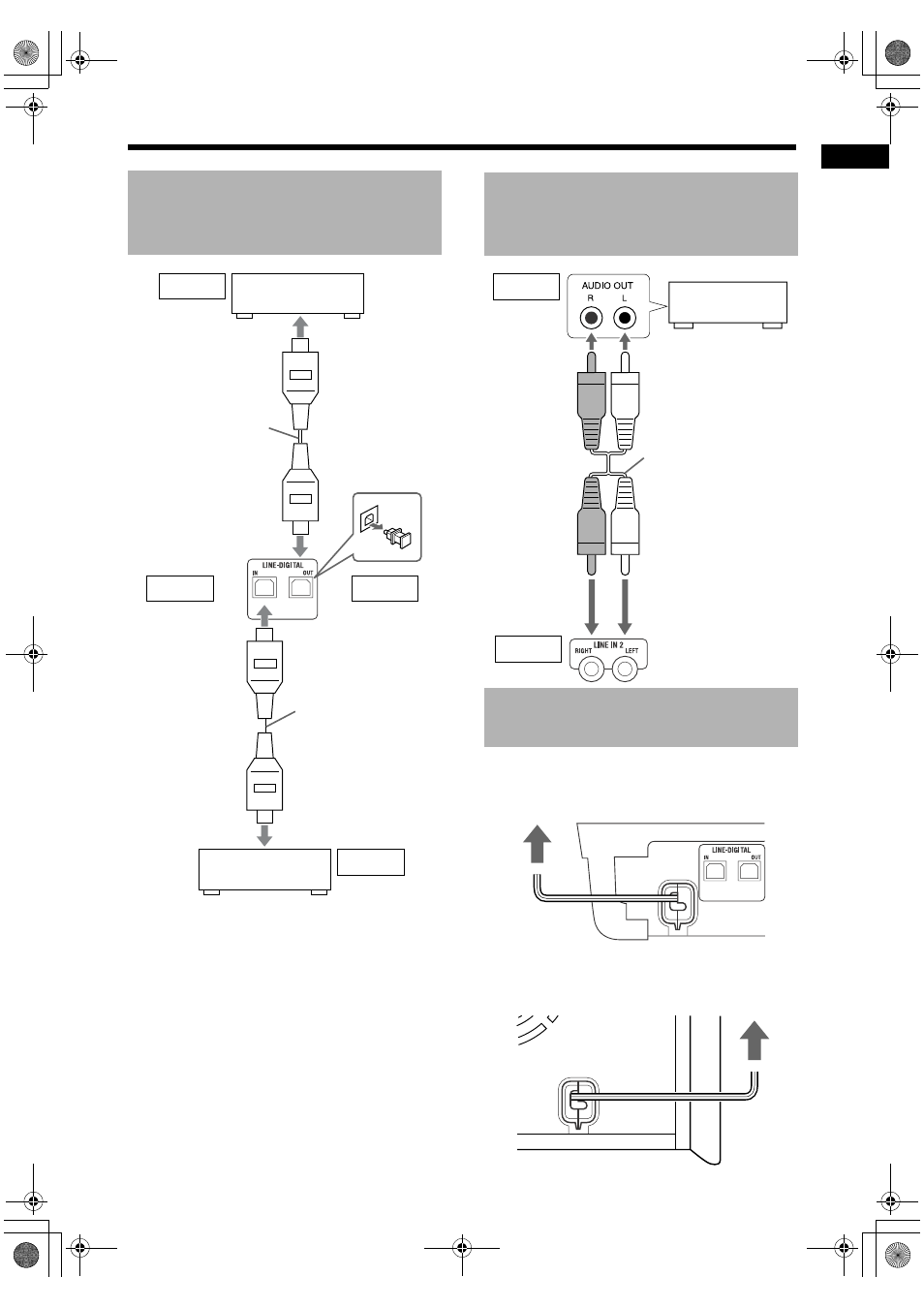

Подсоединение другого
цифрового
аудиооборудования
Аудио-видео усилитель со
встроенным декодером
К оптическому
цифровому
входному разъему
Оптический
цифровой кабель
(не поставляется)
Вход Выход
Основной блок
(вид сзади)
Оптический
цифровой кабель
(не поставляется)
Вход
MD плеер или
спутниковый приемник
К оптическому
цифровому
выходному разъему
Выход
Подсоединение другого
аналогового
аудиооборудования
Подсоединение сетевого
шнура
Выход
Аудиокабель
Аудиокабель
(не поставляется)
Вход
Основной блок
(вид сзади)
Основной блок
(вид сзади)
Штепсельная
розетка
Сабвуфер (вид сзади)
Штепсельная
розетка
