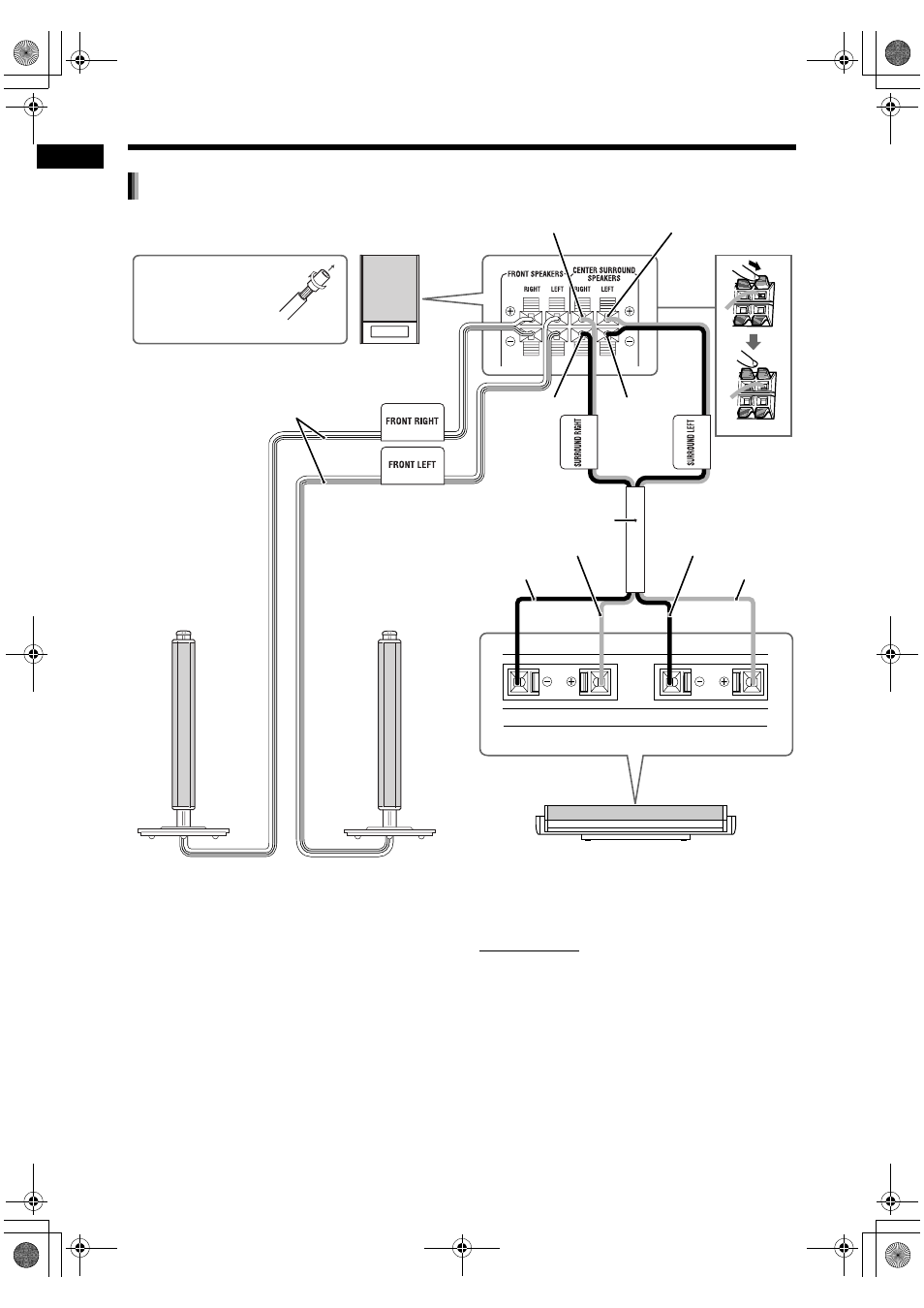

Подсоединение динамиков к сабвуферу (DD-3)
Перед подсоединением
кабелей динамиков
скрутите и снимите
изоляцию с конца каждого
кабеля динамиков.
Сабвуфер
(SP-PWDD3)
Динамики, собранные на стойках динамиков,
показаны на стр. 8.
Левый и правый динамики одинаковые.
Центральный динамик окружающего звучания
(SP-DD8S)
Черные линии
Черный
Серый Черный
Голубой
Черный Черный
Вид сзади
Серый Голубой
Вид сзади
Левый Правый
Динамик, собранный на стойке динамиков,
показан на стр. 8.
МУКН„ıfiÎÊ„
• При подсоединении кабеля динамика к
разъему центрального динамика
окружающего звучания убедитесь в том, что
конец кабеля динамиков не касается
никаких других металлических частей,
распложенных рядом.
Правый динамик
(SP-DD3F)
Левый динамик
(SP-DD3F)
Кабель центрального
динамика окружающего
звучания (поставляется)
Подготовка (продолжение) Не включайте питание до тех пор, пока Вы не завершите подсоединение.
