5
Важно! Голубой провод = нейтраль,
желто/зеленый провод = земля.

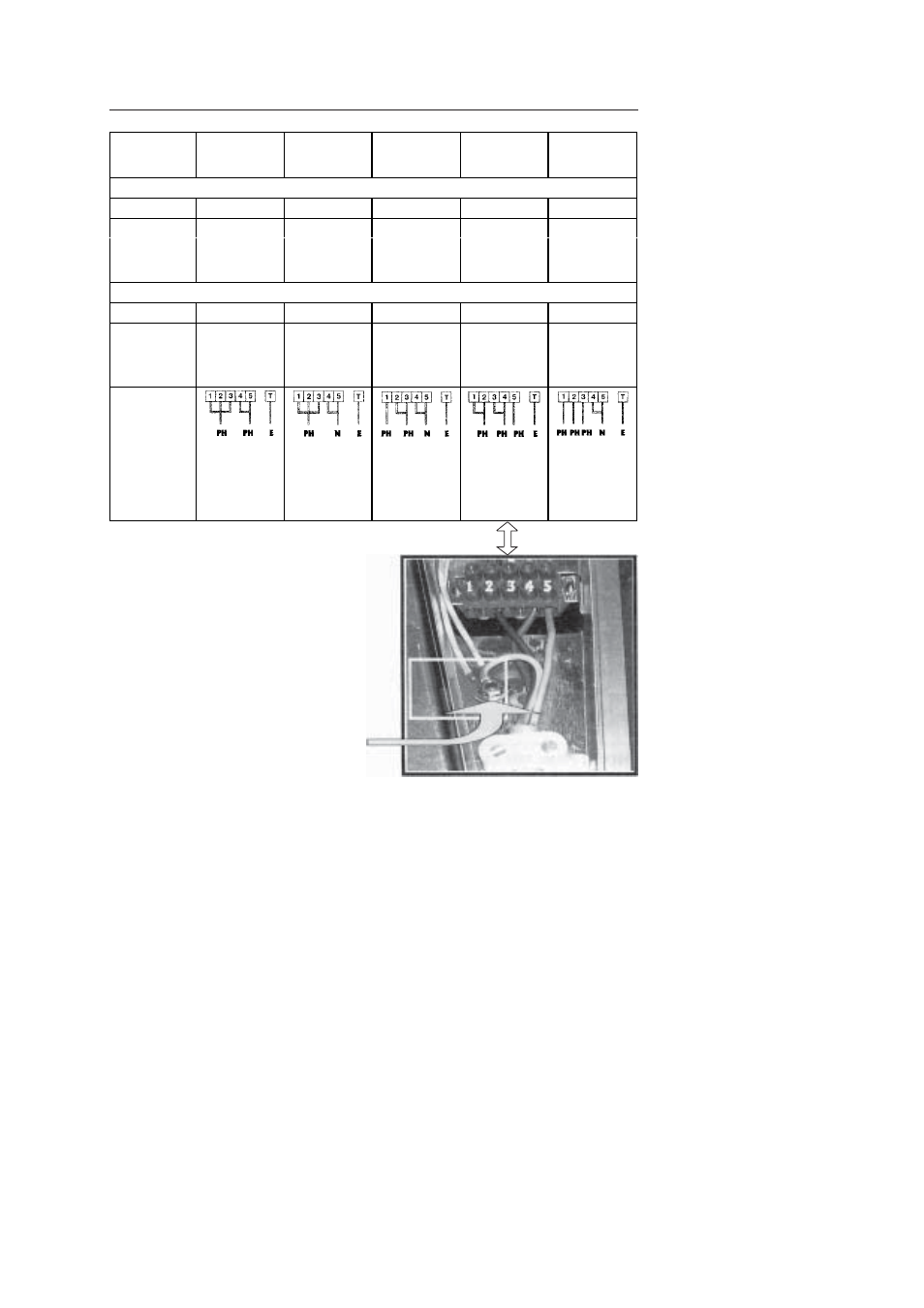

УСТАНОВКА: ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Однофазное
напряжение
220-240 V2~
Однофазное
напряжение
380-415 V1N~
Двухфазное
напряжение
380-415 V2N~
Трехфазное
напряжение
220/240 V3~
Трехфазное
напряжение
380/415 V3N~
Стеклокерамическая варочная поверхность PVD 603 HL – PVD 605 HL
Предохранит. 25 А 25 А 20 А 20 А 16 А
Кабель
сечение 3 G 2,5 мм 2 3 G 2,5 мм 2 4 G 2,5 мм 2 4 G 2,5 мм 2 5 G 1,5 мм 2
тип
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
Стеклокерамическая варочная поверхность PVD 756 HL
Предохранит. 25 А 25 А 20 А 25 А 16 А
Кабель
сечение 3 G 2,5 мм 2 3 G 2,5 мм 2 4 G 2,5 мм 2 4 G 2,5 мм 2 5 G 1,5 мм 2
тип
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
HO5VV-F или
HO5RR-F
Подключение
к контактной
колодке
1-я фаза
Шунт 1-2
Шунт 2-3
2-я фаза
Шунт 4-5
Земля
1-я фаза
Шунт 1-2
Шунт 2-3
2-я нейтраль
Шунт 4-5
Земля
1-я фаза 1
2-я фаза
Шунт 2-3
3-я нейтраль
Шунт 4-5
Земля
1-я фаза
Шунт 1-2
2-я фаза
Шунт 3-4
3-я фаза 5
Земля
1-я фаза 1
2-я фаза 2
3-я фаза 3
4-я нейтраль
Шунт 4-5
Земля
Для подключения к контактной колодке
Вы должны:
–
Соблюдать маркировку 1,2,3,4 и 5.
– Затянуть винты.
– Не забыть закрепить провод «Зем
ля» на соответствующей колодке.
Пример подключения – трехфазное
напряжение 220 240 V3~:
Провод «Земля» (желто/зе
леный) должен быть закреплен здесь
Полностью заверните винты.
Когда Вы устанавливаете крышку на место, не забудьте контровочные шайбы.
