Действия с имеющимся подключением:

Снимите винты, крепящие контактную колодку, которая содержит шунтирую
щие скобы и жилы питающего кабеля.

Снимите винт на заземляющей колодке, чтобы освободить заземляющий про
вод питающего кабеля.

Отверните хомут кабеля, чтобы освободить питающий кабель.

Вытяните кабель наружу.

Действия, необходимые для нового подключения:

Перед подключением убедитесь, что варочная поверхность укомплектована
соответствующим предохранителем (см. таблицу на следующей стр.) и что про
вод имеет достаточно большое сечение, чтобы плита нормально работала.

Выберите питающий кабель в соответствии с рекомендациями таблицы на
следующей странице.

Пропустите кабель в отверстие крышки.

Пропустите кабель в хомут.

Зачистите конец каждого провода на расстояние не менее 10 мм, оценив дли
ну провода, необходимую для подключения к контактной колодке.

Контактная колодка позволяет подключаться различными способами. В зави
симости от способа подключения при помощи шунтирующей скобы зафикси
руйте концы провода как показано на диаграммах (см. следующую стр.).

Установите на место хомут кабеля.

УСТАНОВКА: ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

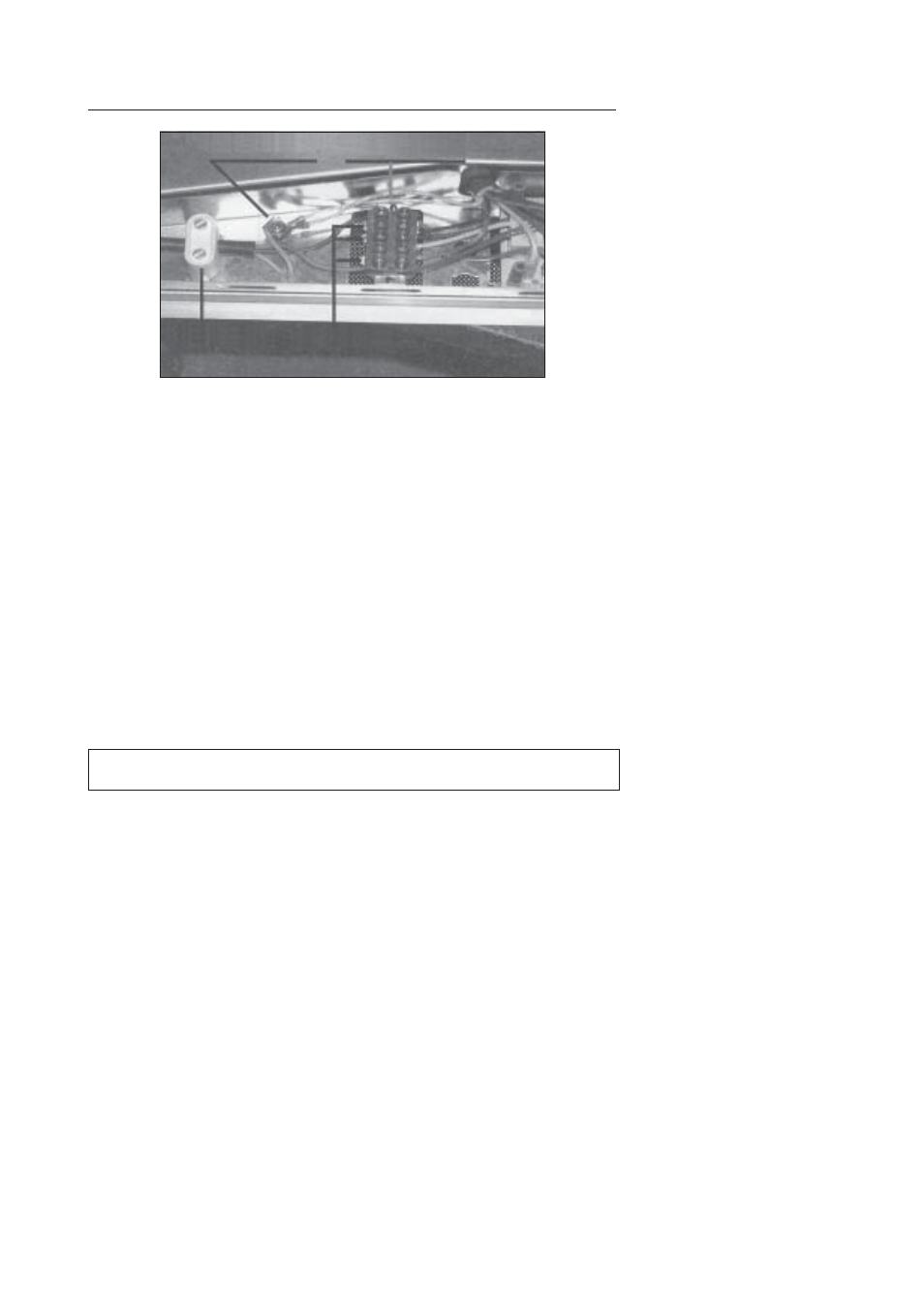

Шунтирующие скобы

Хомут кабеля

Заземляющая колодка

Контактная колодка

Примечание. Пожалуйста, позаботьтесь, чтобы шунтирующие скобы не про
валились в отверстие.
