Подключение колонок или микрофона
33
Процедура установки домашней акустической системы 7.1
Чтобы подключить восьмиканальную (колонки 7.1) домашнюю акустическую систему
к компьютеру, выполните следующие действия.
1
Выключите компьютер.
2
Выключите ресивер или усилитель.
3

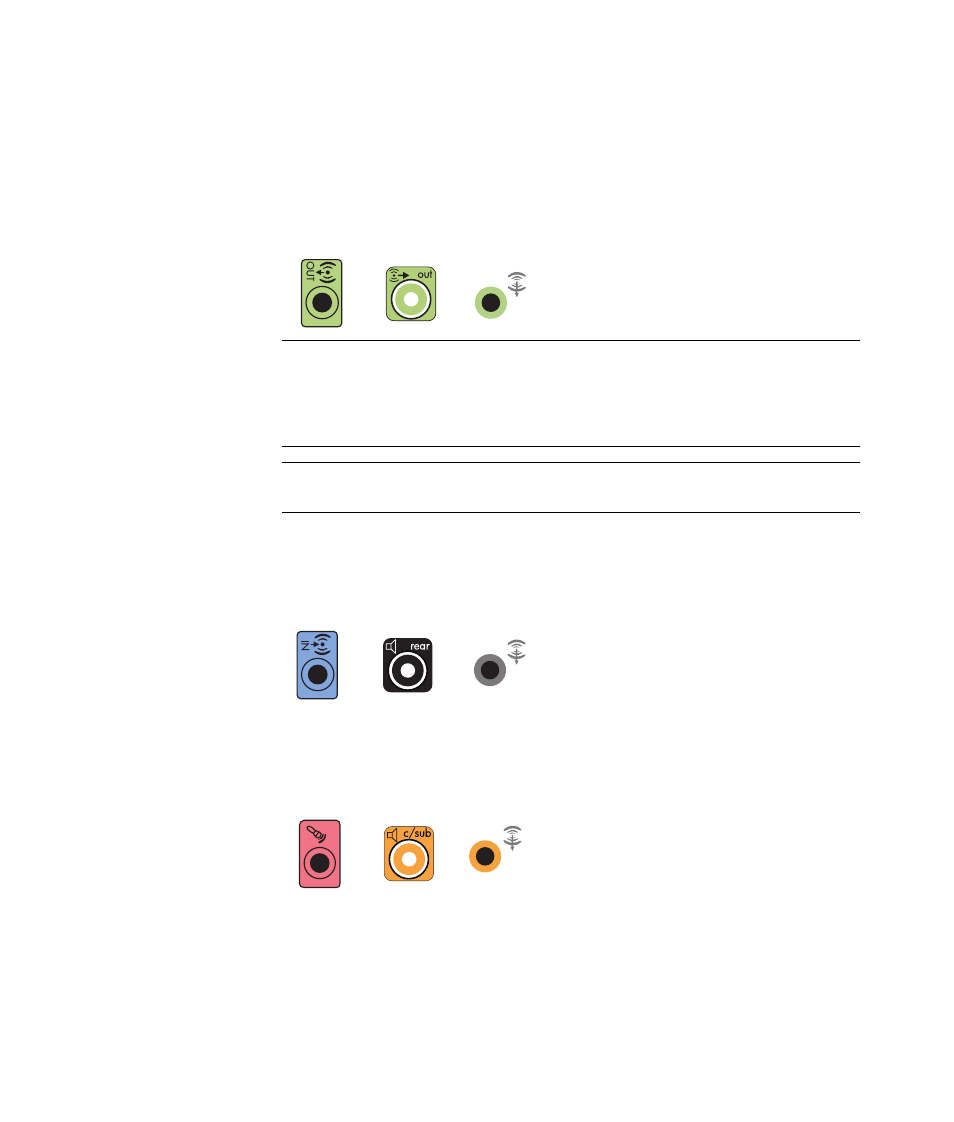

Подключите мини штекер Y образного соединительного кабеля передней колонки к гнезду
линейного выхода зеленого цвета на задней панели компьютера.
Подключите левый и правый концы Y образного соединительного кабеля к левому (L)
и правому (R) входам на задней панели ресивера или усилителя.
4
При наличии задних колонок подключите мини штекер Y образного соединительного
кабеля к линейному аудиовходу (разъем голубого цвета) или выходу задних колонок
(разъем черного цвета) на задней панели компьютера.
Подключите левый и правый концы Y образного соединительного кабеля к левому (L)
и правому (R) входам на задней панели ресивера или усилителя.
5
При наличии центральной колонки или сабвуфера подключите мини штекер Y образного
соединительного кабеля к гнезду микрофона (розового цвета) или центральной колонки/
сабвуфера (золотистого цвета) на задней панели компьютера.
Подключите левый и правый концы Y образного соединительного кабеля к входам
центральной колонки и сабвуфера на задней панели ресивера или усилителя
(система с 8/7.1 каналами или большим количеством каналов).
Подключите Y образный соединительный кабель к разъему сабвуфера на задней панели
ресивера, даже если сабвуфер не используется.
ПРИМЕЧАНИЕ.
Тип 3 включает 3 разъема.
Тип 6 включает 6 разъемов.
Тип S — это звуковая плата.
ПРИМЕЧАНИЕ. Входные разъемы ресивера или усилителя могут быть обозначены как
Surround, 7.1 Channel inputs, 6 Channel inputs, CD, DVD или DVD In.
3
6
S
3
6
S
3
6
S
