170 GPS MAP 495 Руководство пользователя

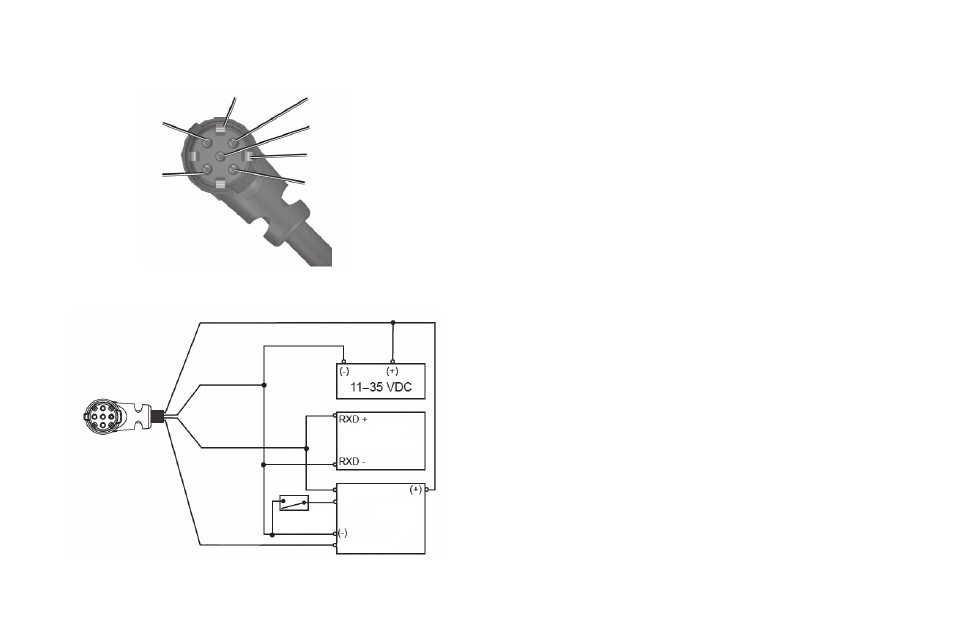

Коннектор питания/данных на кабеле
Подключение к приемопередатчику GTX 330
Mode S
Чтобы прибор GPSMAP 495 мог принимать информацию о
воздушной обстановке TIS, получаемую от приемопередатчи-
ка GTX 330, соедините свободный выходной контакт RS-232
OUT приемопередатчика с контактом “Data In” (ввод данных)
навигатора GPSMAP 495. (Вам не нужно подключать приемо-
передатчик к контакту “Data Out” (вывод данных) прибора
GPSMAP 495). Затем настройте вывод RS-232 приемопере-
датчика на REMOTE + TIS, формат последовательных данных
устройства GPSMAP 495 (Serial Data Format) – на TIS In или
TIS In/NMEA & VHF Out. Дополнительную информацию см. в
разделе, посвященном TIS на стр. 132, а также в руководстве
по установке приемопередатчика GTX 330.
Подключение к связной радиостанции Garmin
VHF
Для выдачи данных частоты в радиостанцию SL 40 comm или
SL 30 nav/comm. Соедините контакт “Data Out” (вывод данных)
прибора GPSMAP 495 с контактом RxD радиостанции. (Вам
не нужно подключать радиостанцию к контакту “Data In” (ввод
данных) прибора GPSMAP 495). Настройте формат последова-
тельных данных устройства GPSMAP 495 (Serial Data Format) на
TIS In/NMEA & VHF Out или Aviation In/NMEA & VHF Out.
Вывод данных,
синий
Питание,
красный
Голос (-),
оранжевый Заземление, черный
Сигнализация, белый
Голос (+), коричневый
Ввод данных, желтый
Красный: питание
Черный:
заземление
Синий: вывод
данных
Желтый:
ввод данных
переклю-
чатель
закрыт – вкл.
открыт – выкл.
Автопилот/
устройство NMEA
Белый/синий
Оранжевый
Белый/ коричневый
Эхолот
GSD 20
