154 GPS MAP 495 Руководство пользователя
Зона покрытия излучателя
Область, покрываемая переданной звуковой волной, опреде-
ляется углом конуса излучателя и глубиной. Излучатель с
частотой 50 кГц образует широкий конус 40о с шириной зоны
покрытия около 2/3 глубины. Однако при использовании
широкого луча излучателя достигается меньшее разрешение,
и на экране будет показано менее подробное изображение

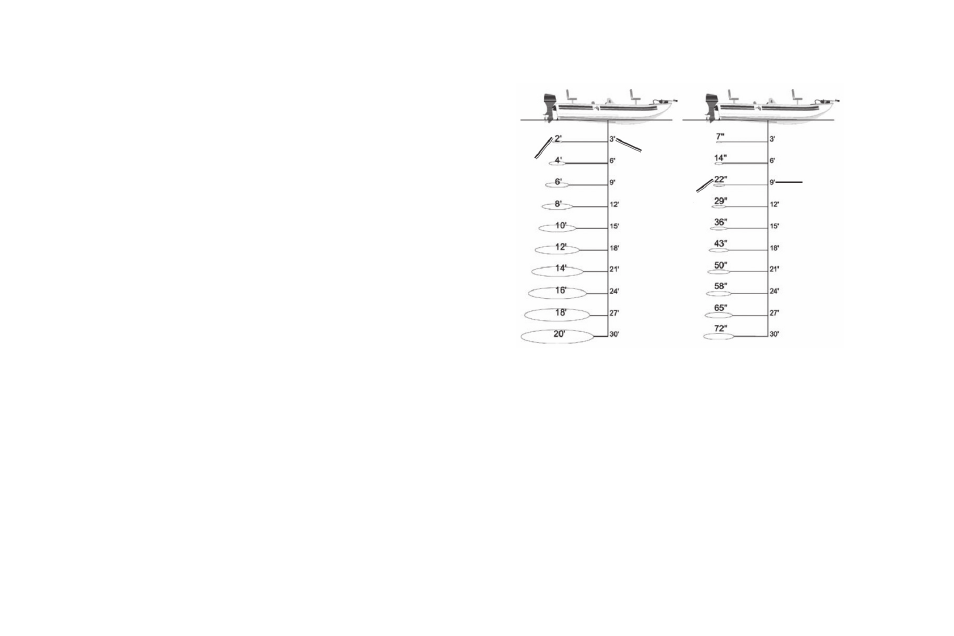

дна. Как показано на рис. справа, при глубине 30 футов угол
конуса 40о (50 кГц) покрывает круг диаметром около 20
футов.
Излучатель с частотой 200 кГц образует узкий конус 10о с ши-
риной зоны покрытия около 2/10 глубины. Однако при этом
достигается высокая степень разрешения. Как показано на
рис. справа, при глубине 30 футов угол конуса 10о (200 кГц)
покрывает круг диаметром около 6 футов.
Двухчастотный режим трансдьюсера обеспечивает широкую
область покрытия и высокий уровень разрешения дна.
Глубина
Глубина
Угол конуса 40 о (50 кГц) Угол конуса 10 о (200 кГц)
Диаметр
покрытия
Диаметр
покрытия
