25

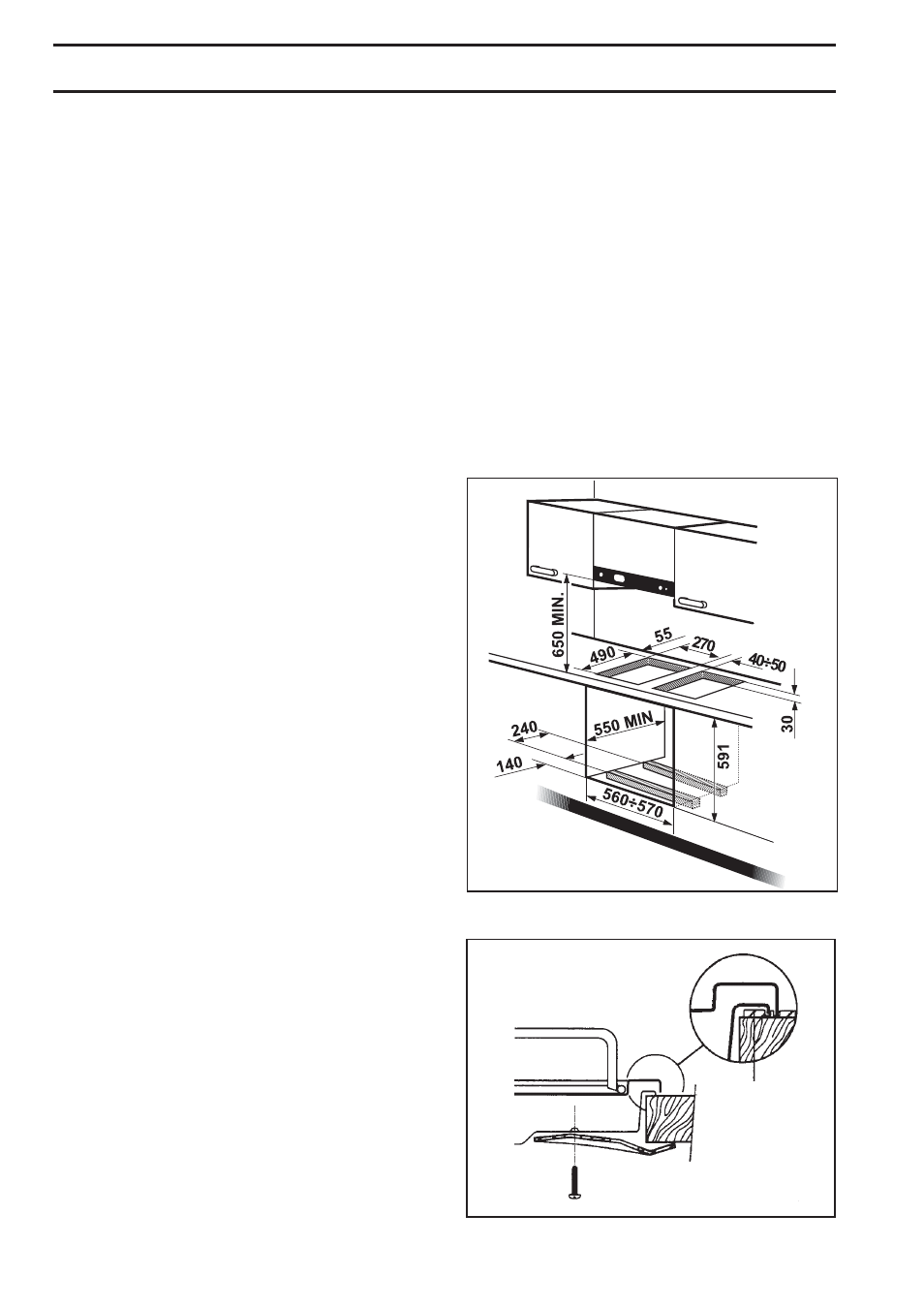

7. Встраивание
УСТАНОВКА И СБОРКА
Данная варочная панель может быть встроена в
кухонную мебель с выемкой, размеры которой
приведены на Рис. 9.
Выполните встраивание варочной панели следующим
образом:
• проложите уплотнения, поставленные вместе с
варочной панелью, по краям выемки так, чтобы в
месте стыка они не накладывались друг на друга;
• вставьте варочную панель в выемку точно по центру;
• закрепите панель соответствующими винтами
(Рис. 10). При затягивании винтов избытки
уплотнений могут выступить наружу; их можно легко
удалить.
По краям варочной панели образуется двойное
лабиринтное уплотнение, гарантирующее полную
защиту от проникновения жидкостей.
Рис. 10
FO
0 1 9 9
a
a) уплотнение
Рис. 9
В случае, если несколько 30 см варочных панелей
устанавливаются в одну и ту же выемку одна к другой,
Вы можете приобрести специальный комплект для
сборки, включая боковой кронштейн и дополнительные
уплотнения, в наших сервисных центрах.
Соответствующие инструкции поставляются вместе с
комплектом для сборки.
