<Устранение неисправностей>

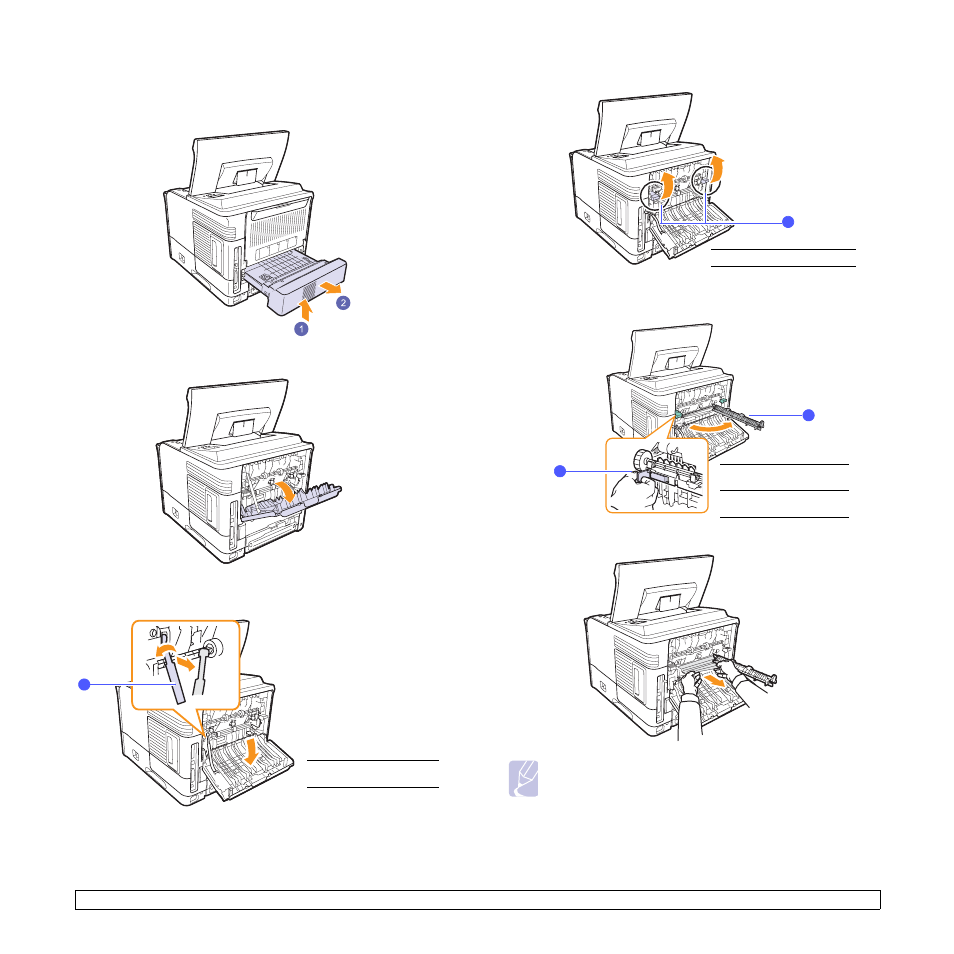

Замятие 1 в блоке двусторонней печати
1 Откройте верхнюю крышку и извлеките блок для двусторонней
печати из принтера.
2 Откройте заднюю крышку.
3 Снимите фиксатор задней крышки и полностью откройте ее,
как показано на рисунке.
1
ограничитель
задней крышки
1
4 Поднимите прижимные рычаги.
5 Сдвиньте рычаг термофиксатора вправо и откройте крышку
термофиксатора.
6 Вытяните замятую бумагу.
Примечание
При работе область термофиксатора сильно нагревается.
Извлекая бумагу, соблюдайте осторожность.
1
1 прижимной рычаг
1
рычаг
термофиксатора
2
крышка
термофиксатора
2
1
