Electrolux EHT 672 K - Инструкция (Страница 7)

12
Прибор поставляется с кабелем питания.
Кабель питания следует оснастить
вилкой, выдерживающей указанную на
табличке с техническими данными
нагрузку. При подключении вилки к
кабелю
руководствуйтесь
рекомендациями рисунка 9. Вилку
кабеля питания следует вставить в
соответствующую розетку.
При постоянном подключении прибора к
электросети для отключения прибора
необходимо установить двухполюсный
прерыватель
с минимальным
расстоянием между контактами 3 мм.
Прерыватель должен соответствовать
подключенной нагрузке.
Кабель питания должен быть проложен
так, чтобы ни одна из его частей не была
подвержена нагреву выше 90°С.
Провод кабеля питания в коричневой
оплетке (подключенный в клеммной
коробке к контакту с обозначением “L”)
всегда должен быть подключен к фазе
электросети.
Замена кабеля питания
Следует использовать только кабель
типа H05V2V2-F T90. Кабель должен быть
рассчитан на мощность подключения
прибора и рабочую температуру.
Провод заземления в желто-зеленой
оплетке должен быть примерно на 2 см
длиннее других проводов (рис. 9).
В некоторых моделях для того, чтобы
открыть терминальный блок нужно
сделать следующее:
Вставить тонкую отвертку в
видимую выступающую часть
терминального блока, слегка
надавить и поднять (рис. 10).

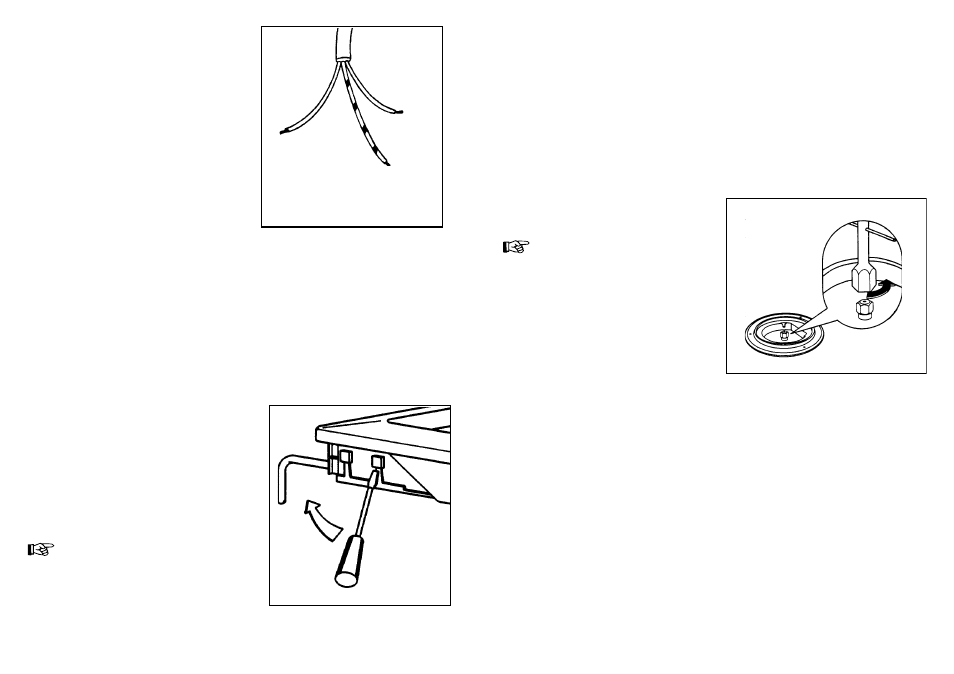

Рис. 9
нейтраль
земля (желто-зеленый)
Рис. 10
13
Регулировка для различных
типов газа
Замена форсунок
При поставке варочная поверхность
настроена на работу на природном газе
с давлением 20 мбар. При
необходимости вы можете настроить
прибор на другой тип или давление газа
с помощью форсунок.
Комплект форсунок для замены вы
найдете в комплекте поставки или
можете получить у поставщика.
Снимите решетки.
Снимите крышки и рассекатели
конфорок.
Торцевым ключом на 7 отвинтите
и снимите форсунки (рис. 11),
замените их на форсунки,
соответствующие используемому
типу газа (см. таблицу 2).
Установите на место все снятые
детали, выполняя действия в
обратном порядке.
Если вы произвели настройку на
другой тип газа, замените табличку
с техническими данными,
находящуюся рядом с трубой
подачи газа, табличкой с
указанием соответствующего типа
газа. Такая табличка имеется в
упаковке с новыми инжекторами.
Если давление подаваемого газа
отличается от давления, на которое
рассчитан прибор, или непостоянно, то
в соответствии с действующими
правилами
перед варочной
поверхностью следует установить
регулятор давления.
Рис. 11
