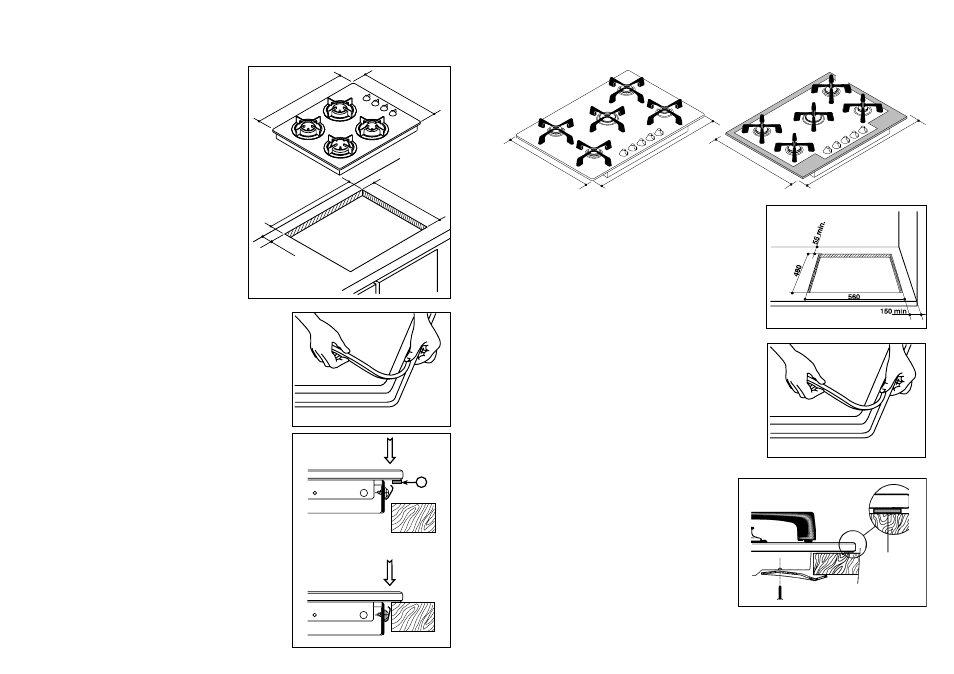

Встраивание в столешницу моделей 95600G,
EXG676, EGG646, EHG645, ZGG643
Прибор может быть установлен в
кухонную мебель, размеры выреза для
встраивания показаны на рис. 21.
Перед тем как установить варочную
поверхность в вырез, на ее наружные
боковые края следует прикрепить
герметизирующую клейкую ленту (рис.
22). Важно, чтобы в этом уплотнении не
оставалось никаких зазоров, что
позволит предотвратить протечки по краю
варочной панели, иначе протекшая
жидкость может попасть в шкаф,
находящийся под панелью.
1) Снимите решетки для установки
посуды, крышки и рассекатели
конфорок и переверните варочную
поверхность. Следите за тем, чтобы
при этом не повредились элементы
электроподжига.
2) Проложите по всему периметру
стеклянного края уплотнительную
прокладку, как показано на рис. 22.
3) Установите прибор в вырез и
нажимайте на него до тех пор, пока
стеклянная верхняя часть панели и
столешница не соприкоснутся, как
показано на рис. 23.
550
470
580
510
55 min.
SR
SR
R
A
Рис. 21
A
А- уплотнительная прокладка
Рис. 22
Рис. 23
19
Встраивание в столешницу моделей EHG75,
ZGG753
SR
SR
SR
SR
R R
A A
515 685 680 510
SR SR
Прибор может быть установлен в
кухонную мебель, размеры выреза для
встраивания показаны на рис. 24.
1) Снимите решетки для установки
посуды, крышки и рассекатели
конфорок и переверните варочную
поверхность. Следите за тем, чтобы
при этом не повредились элементы
электроподжига.
2) Проложите по всему периметру
стеклянного края уплотнительную
прокладку, как показано на рис. 25.
3) Установите прибор в вырез и
нажимайте на него до тех пор, пока
стеклянная верхняя часть панели и
столешница не соприкоснутся, как
показано на рис. 26.
уплотнительная
прокладка
Рис. 24
Рис. 25
Рис. 26
