10
Технические данные
Характеристики газовых
конфорок
Большая 3 кВт (G20/G25)
Маленькая 1 кВт
Средняя
2 кВт
Настройка
Природный газ G20/G25- 20/25 мбар
Природный
газ 13 мбар (с
дополнительным комплектом форсунок)
Электрическая зона
нагрева (EXG676)
Диаметр 145 мм 1,5 кВт
Подключение к электросети
220-230 В, 50 Гц
Подключение газа G 1/2"
Инструкции по установке
• Описанные ниже действия по
установке и настройке прибора
должны
выполняться
к в а л и ф и ц и р о в а н н ы м
персоналом,
имеющим
соответствующую лицензию
Госгортехнадзора.
• Боковые стенки мебели, в
которую встраивается варочная
поверхность не должны быть
выше
уровня варочной
поверхности.
• Не устанавливайте варочную
поверхность вблизи горючих
материалов
(например,
занавесок, висящих кухонных
полотенец и пр.).
• Перед проведением любых работ
с прибором, его следует
отключить от электросети. Если
необходимо оставить прибор под
напряжением, то следует принять
все
необходимые меры
предосторожности.
Подключение газа
Подключение к газовой магистрали
должно быть выполнено в соответствии
с действующими правилами.
Данная варочная поверхность может
работать на природном газе с давлением
20 или 13 мбар (с дополнительными
форсунками).
Перед установкой убедитесь в том, что
номинальное давление газа, указанное
на приборе, соответствует давлению в
магистрали. При полностью открытых
кранах падение давления не должно
превышать 5%. Такое падение давления
обусловлено
следующими
параметрами:
-
максимальная пропускная
способность измерителя,
-
диаметр и длина трубы перед
измерителем и после измерителя,
-
сечение различных газовых труб
в разводке,
-
диаметр возможных соединений.
11
Важное примечание:
Для правильной работы прибора,
экономного расхода энергии и долгого
срока службы необходимо, чтобы
рабочее давление находилось в
рекомендуемом диапазоне.
Регулируемое соединение с входной
трубкой осуществляется при помощи
гайки с резьбой GJ 1/2". Вставьте между
элементами соединения прокладку, как
показано на рис. 8. Завинтите части
соединения, не затягивая их, поверните
соединение в нужном направлении, а
затем затяните.
Внимание:
После окончания работ по подключению
следует обязательно проверить
герметичность всех газовых соединений.
Используйте для этого мыльную воду,
ни в коем случае не используйте
пламя.

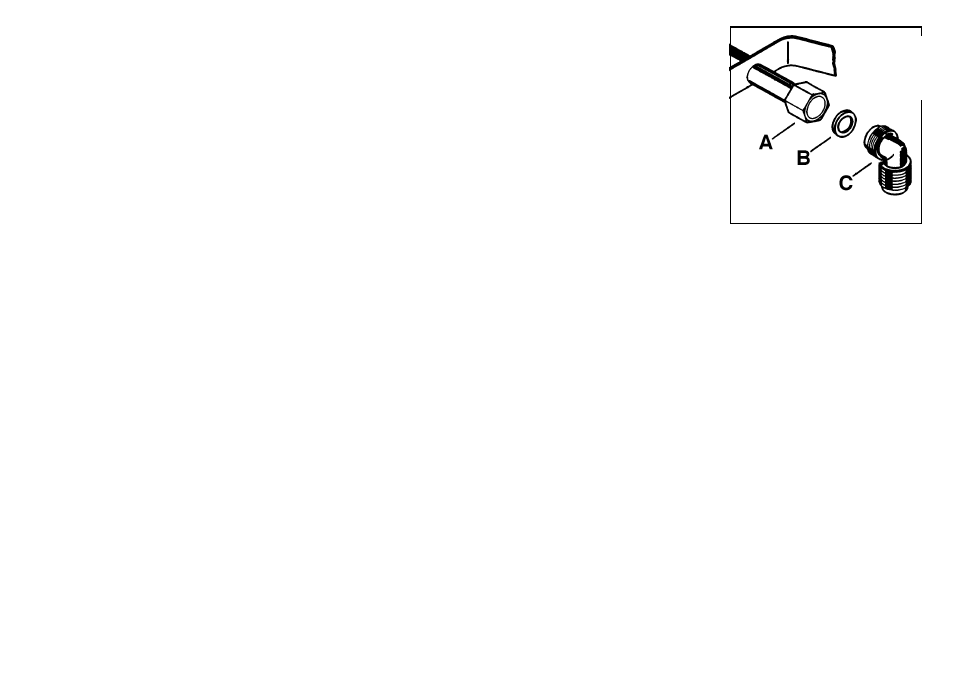

А) Входная труба с гайкой
В) Прокладка
С) Регулируемое соединение
Рис. 8
Электрическое подключение
Прибор рассчитан на работу от сети с
напряжением 220-230 В, 1 фаза, 50 Гц.
Подключение должно быть выполнено в
соответствии с действующими
правилами и нормами.
Перед подключением прибора к сети
убедитесь в том, что:
1. предохранитель и электросеть
рассчитаны на максимальную
мощность подключения прибора (см.
табличку с техническими данными);
2. электрическая разводка имеет контакт
заземления, организованный в
соответствии с действующими
правилами;
3. после окончания встраивания
прибора в кухонную мебель
электрическая
розетка или
двухполюсный прерыватель,
используемые для подключения
прибора, будут легко доступны.
