53

Приложение

Удаленное цифровое реле блокировки R350/R450

Цифровое реле блокировки R450 — реле с нормально разомкнутыми контактами (R350 — реле с нор
мально замкнутыми контактами), управляемое цифровым кодом по проводной линии связи. Пред
назначено для выполнения скрытых блокировок нормально разомкнутого типа в системах охраны ав
томобилей производства PIT.
Постоянный ток коммутации — до 10 А.
Импульсный ток коммутации — до 25 А.

Запрограммируйте (выберите) функцию управления цифровым реле по проводу ARM охран

ной системы F22.4 или F22.3.

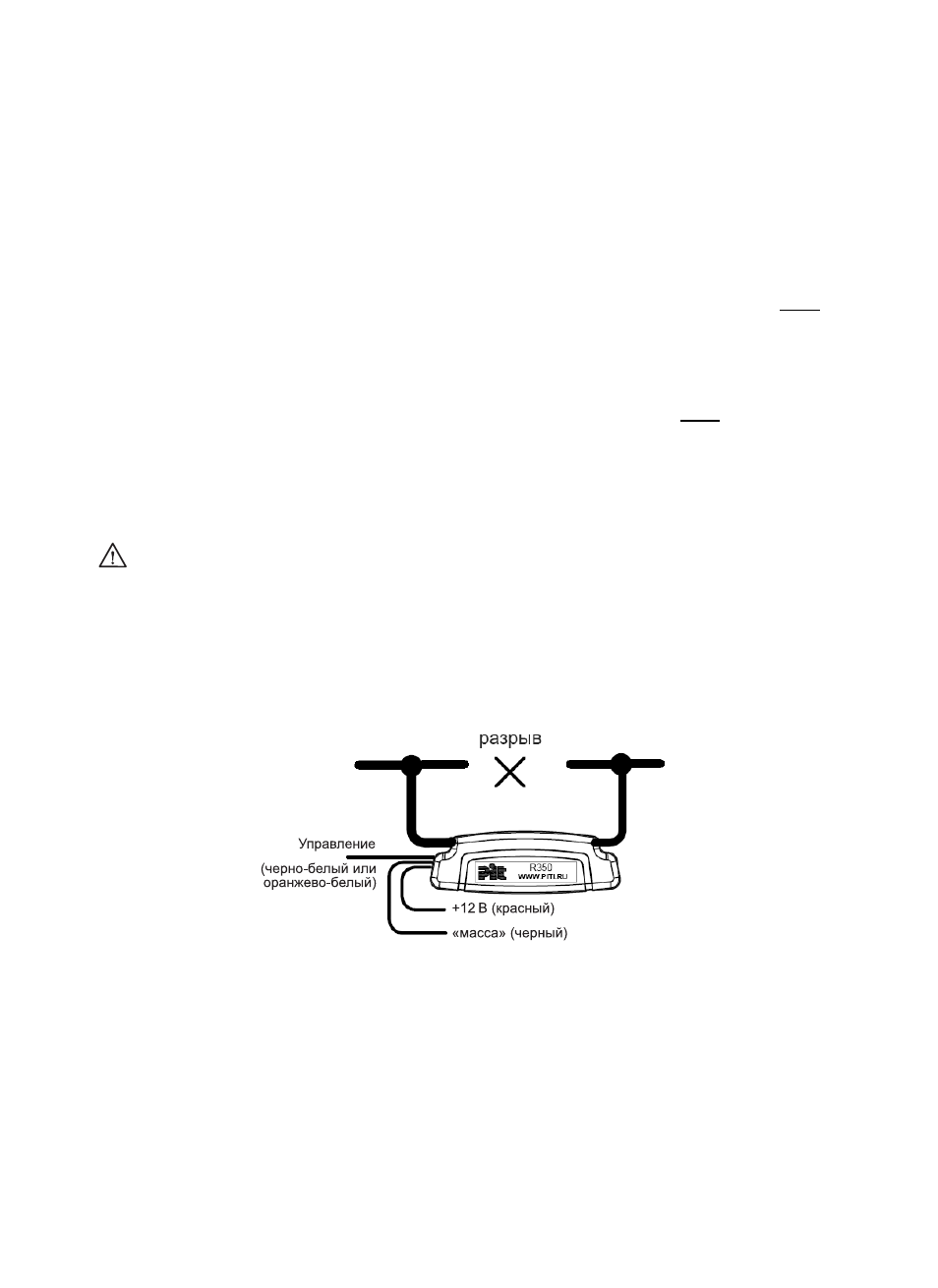

Подключите красный провод к источнику +12 В постоянного тока.
Подключите черный провод реле к «массе» автомобиля к которой подключен провод «массы»

охранной системы.

Подключите черный провод с белой полосой реле R450 к проводу ARM охранной системы

(оранжево белый).

Выполните адаптацию реле R450 в охранной системе. Поставьте систему на охрану. Включите

зажигание на пару секунд. Выключите зажигание. Снимите систему с охраны.

Важно!

Изначально R350/R450 поставляется «чистым».
R350/R450 работают только со своим адаптированным блоком охранной системы. При замене главно
го блока охранной системы необходимо применить новое (чистое) реле R350/R450 и выполнить проце
дуру адаптации.
«Потерянное» реле R350/R450 может быть восстановлено (очищено) только на предприятии изгото
вителе.

Выполняйте все операции по подключению R350/R450 при обесточенной охранной системе.
