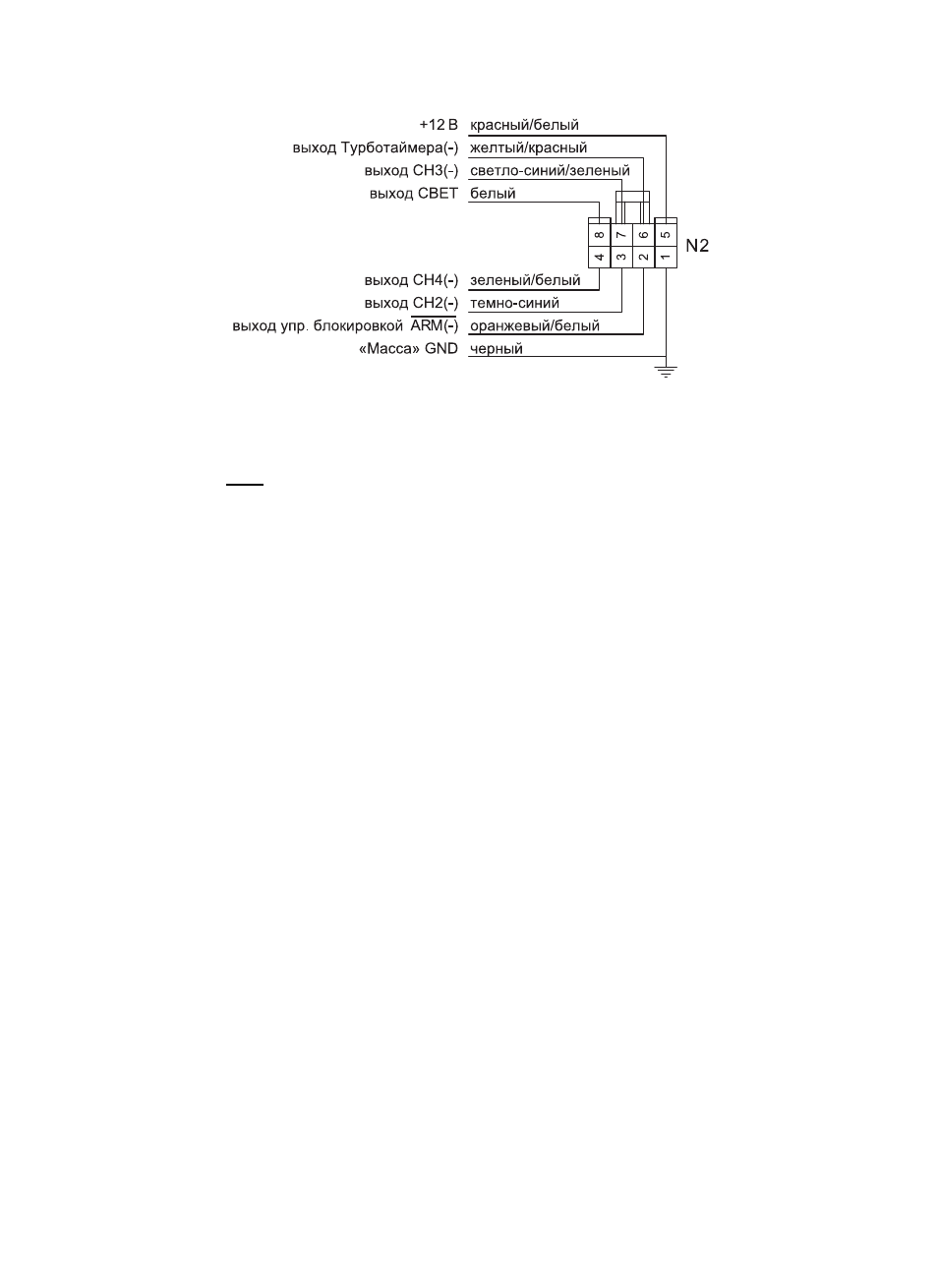

Описание функций проводов 8 контактного разъема системы N2
1 — «масса» (черный провод). Вход подачи питания («масса»). Подключите черный провод к «мас
се» (металлической детали кузова автомобиля).
2 — блокировка «ARM» (оранжевый провод с белой полосой). Выход сигнала отрицательной по
лярности 300 мА (когда система снята с охраны) — для управления нормально разомкнутым (НР) ре
ле блокировки, нормально замкнутым (НЗ) реле блокировки (требуется установка дополнительного
реле) или удаленными цифровыми реле блокировки R450 (с НЗ контактами), R350 (с НР контакта
ми) производства PIT.
3 — канал «CH2»( ) (темно синий провод). Выход второго канала системы (CH2). Выход управле
ния по каналу CH2 представляет собой слаботочный выход 300 мА, поэтому он должен использовать
ся только для включения внешнего реле или эквивалентной нагрузки. Второй канал активируется сог
ласно выбранной функции F19 таблицы программирования. Этот канал можно использовать для:
• дистанционного открывания багажника автомобиля с программируемым временем работы канала;
• дистанционного управления таймерными устройствами при постановке системы на охрану F19.2,
например для управления стеклоподъемниками (импульсы программируемой длительности);
• управления различными устройствами триггерного типа. Программируемая функция «Триггер»
(управление выходом в любое время в любом состоянии системы (отключается при тревоге в ре
жиме охраны);
Для подачи управляющего сигнала на дополнительное устройство по каналу CH2 используйте бре
локи передатчики согласно табл. 1, команд управления системой, а также используйте таблицу прог
раммируемых функций для выбора требуемых параметров.
4 — канал «CH4»( ) (зеленый провод с белой полосой). Слаботочный канал управления различ
ными дополнительными устройствами, подключаемыми к системе (максимальный ток 300 мА), и
предназначен для управления обмоткой дополнительного реле или эквивалентной слаботочной наг
рузкой. Выход канала CH4 соединяется с «массой» в течение времени активации канала. Используй
те таблицу программируемых функций для выбора требуемых параметров СН4. Этот канал можно
использовать для:
• дистанционного управления таймерными устройствами при постановке системы на охрану —
F21.1 (импульсы программируемой длительности);
• дистанционного управления таймерными устройствами при снятии системы с охраны F21.2
(импульсы программируемой длительности);
• выход управления внешними устройствами автозапуска двигателя импульс длительностью 1 сек.
