Страница 38
Кнопка «Valet»
Для установки переключателя «Valet» выберите такое место, в котором водитель автомобиля мог бы
легко им воспользоваться. Рекомендуется использовать определенные методы маскировки, что повы
сит уровень защищенности системы и затруднит действия угонщиков. Кнопочный переключатель
«Valet» может быть закреплен на приборной панели автомобиля снизу со стороны водителя.
Датчик удара и перемещений
Датчик удара и перемещений расположен в корпусе основного блока и выполнен на кристалле трех
осевого электронного гироскопа. Настройка датчиков выполняется дистанционно при помощи кноп
ки «Valet» и любого из брелоков системы.
Подключение проводов системы
Важно
При подключении дополнительных реле к выходам охранной системы убедитесь в наличии демпфи
рующего диода на контактах управления реле. Подключайте выход охранной системы к дополнитель
ному реле только со стороны анода демпфирующего диода. Делайте все подключения проводов охран
ной системы только со снятыми предохранителями цепей питания охранной системы. При отсутствии
демпфирующего диода в составе дополнительного реле полярность его подключения произвольная.
Предупреждение
Непосредственное подключение слаботочных выходов каналов к исполнительному сильноточному
входу цепи открывания замка багажника автомобиля, а также к входу некоторых устройств дистанци
онного запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.
Поэтому используйте дополнительное реле коммутации.

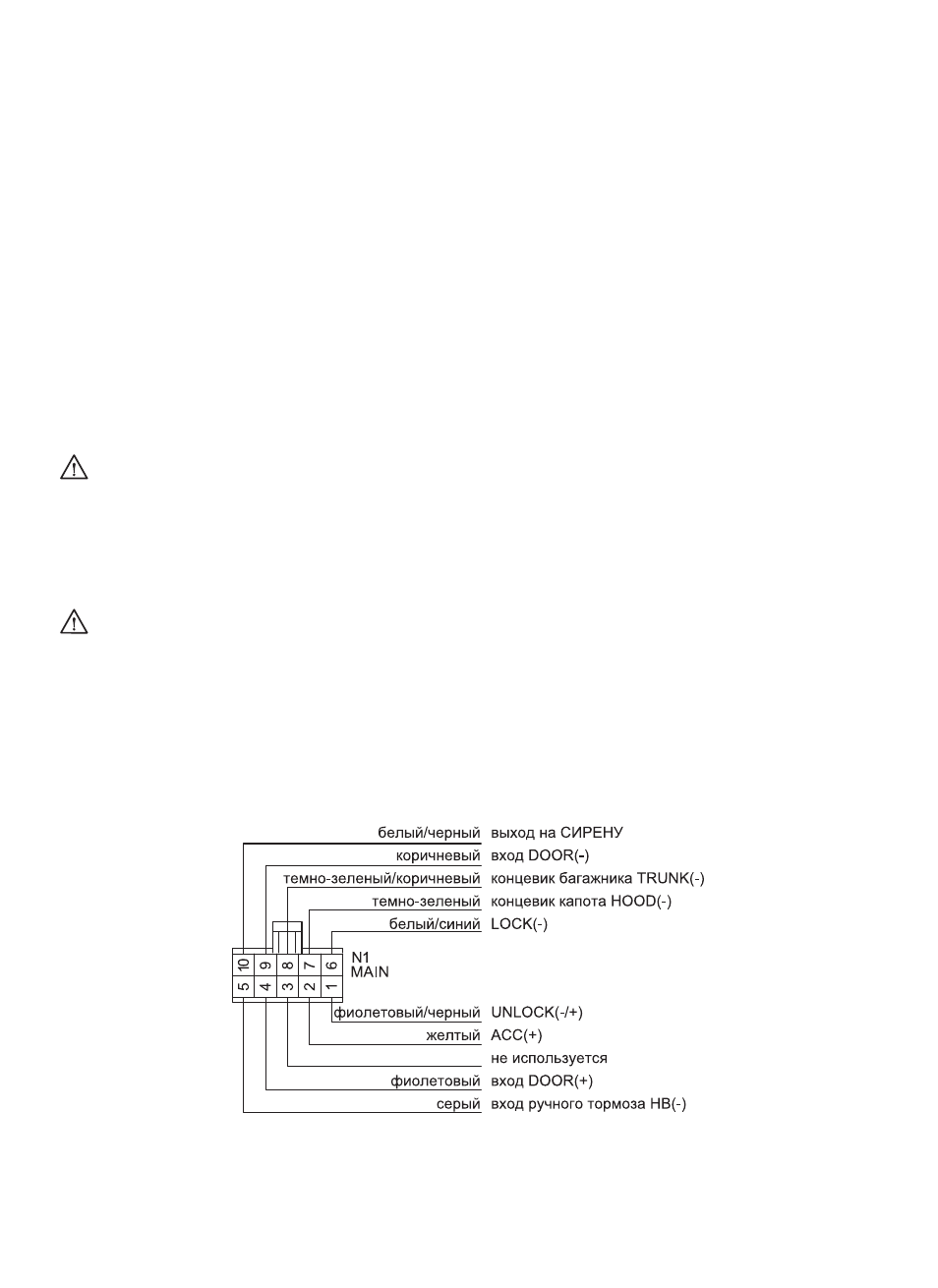

Описание функций проводов 10 контактного разъема системы N1
