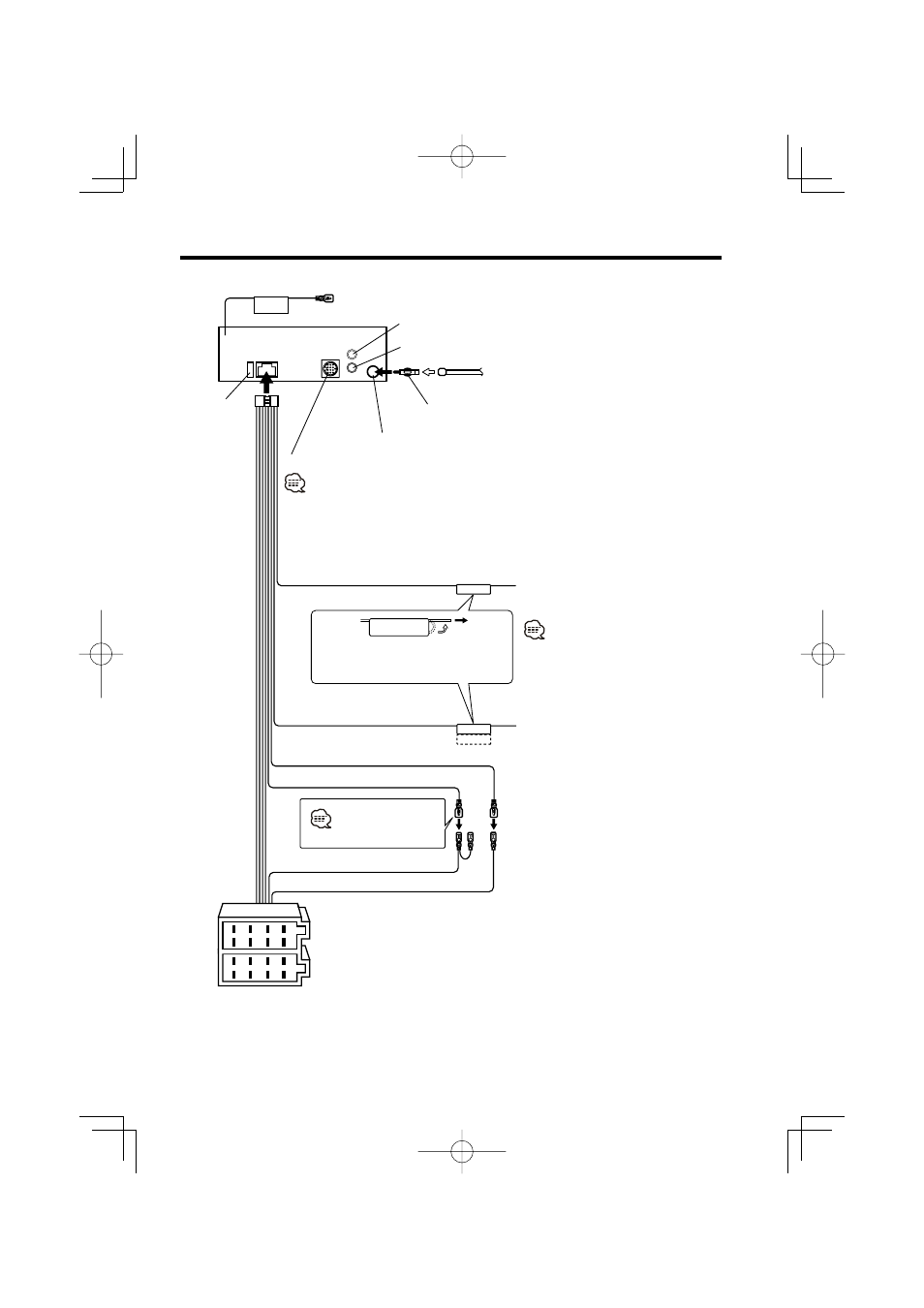

Připojování kabelů ke svorkám
Pojistka (10A)
Kabelový svazek
(Příslušenství
1)
Zadní levý výstup (Bílá)
Kabel k baterii (Žlutá)
Kabel k zapalování (Rudá)
Anténní vstup FM/AM
Anténní kabel (ISO)
Převodní anténní adapter (ISO-
JASO) (Příslušenství
3)
Před připojením navigačního
zařízení KENWOOD si prostudujte
příslušný návod k obsluze.
Jestliže nejsou připojeny,
nenechte kabely vyčnívat zpod
příchytky.
Kabel řízeného napájení/motorické
antény (Modrá/Bílá)
Kabel umlčení TEL (Hnědá)
Při použití přídavného výkonového zesilovače
připojte ke svorce řízeného napájení nebo ke
svorce napájení antény.
Připojte ke svorce, která je uzemněna
zazvoněním tele fonu nebo při rozhovoru.
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Konektor A
Konektor B
Viz další stránka
K dálkovému řízení
Řídicí výstup pro měnič disků KENWOOD
Před připojením měniče disků si
přečtěte jeho návod k použití.
Zadní pravý výstup (Rudá)
