Kenwood KDC-508 - Инструкция (Страница 25)

Pyccкий | 25
TEL MUTE
P.CONT
ANT.CONT
REMO.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

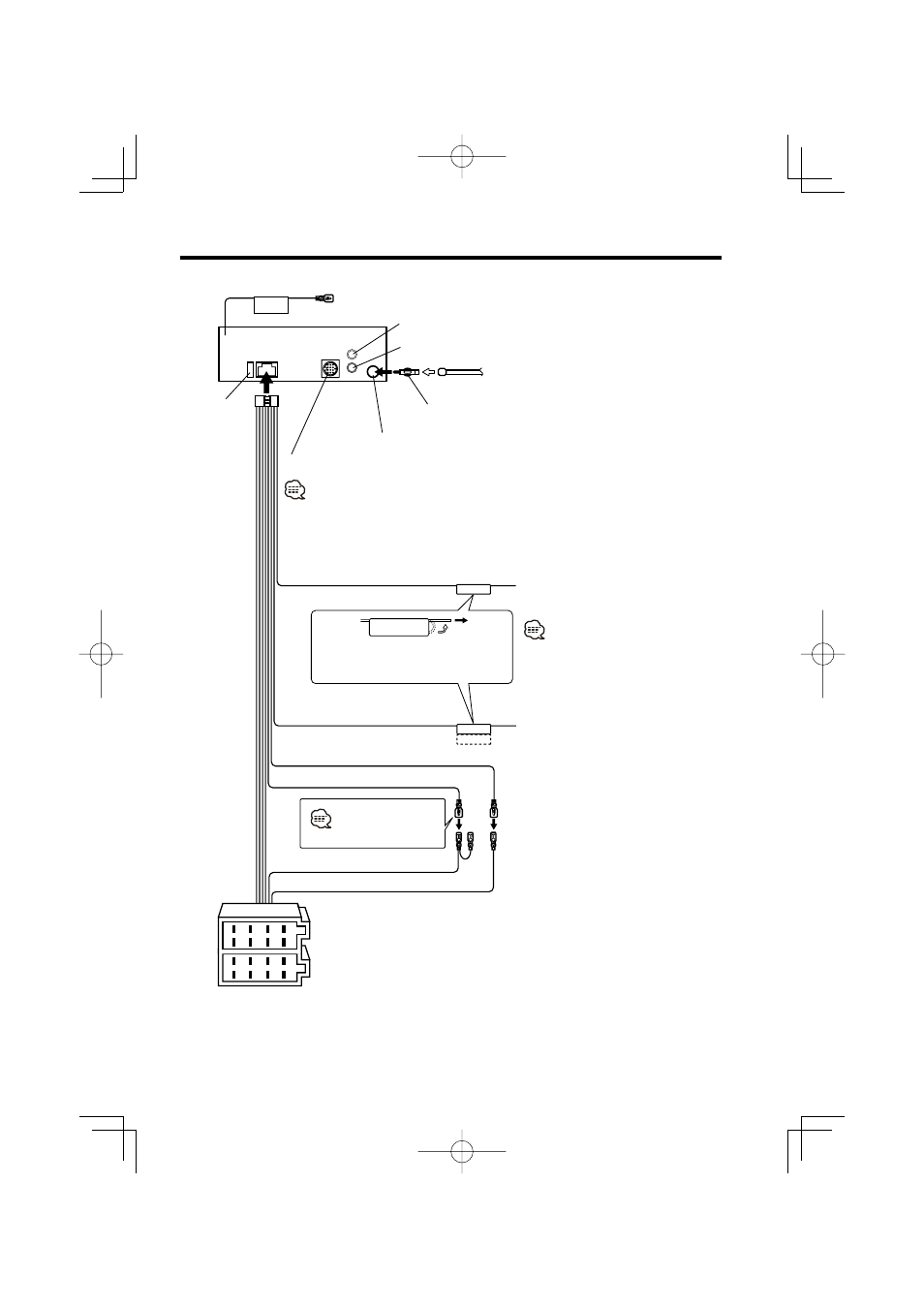

Подсоединение кабелей к гнездам для подключения
Предохранитель
(10A)
Жгут проводов
(Принадлежность
1)
Задний правый вывод (Kрасный)
Задний левый вывод (Белый)
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны (ISO-JASO)
(Принадлежность
3)
Особенности подключения системы
слежения KENWOOD изложены в
руководстве по ее эксплуатации.
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием /
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки,
или к выводу управления антенной в
автомобиле.
Подсоедините к заземленному выводу,
когда зазвонит телефон или во время
разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Смотрите следующую
страницу
К пульту дистанционного управлния на рулвой колонн
Вход управления автоматическим
проигрывателем дисков KENWOOD
Для подсоединения автоматического
проигрывателя дисков прочитайте
инструкцию по эксплуатации
автоматического проигрывателя дисков.
