56 | Polski
Podłączanie przewodów do końcówek
Mapa funkcji kostki
Numer szpilki dla
kostek ISO Kolor przewodu Funkcje
Kostka zasilania
zewnętrznego
A-4
Żółty Akumulator
A-5 Niebiesko/biały Sterowanie
zasilaniem
A-7 Czerwony Zapłon (ACC)
A-8 Czarny Połączenie Ziemia
(masa)
Kostka głośników
B-1
Purpurowy Tylny prawy (+)
B-2 Purpurowo/czarny Tylny prawy (–)
B-3 Szary Przedni prawy (+)
B-4 Szaroczarnyk Przedni prawy(–)
B-5 Biały Przedni lewy (+)
B-6 Białoczarny Przedni lewy (–)
B-7 Zielony Tylny lewy (+)
B-8 Zielonoczarny Tylny lewy (–)
2OSTRZEŻENIE

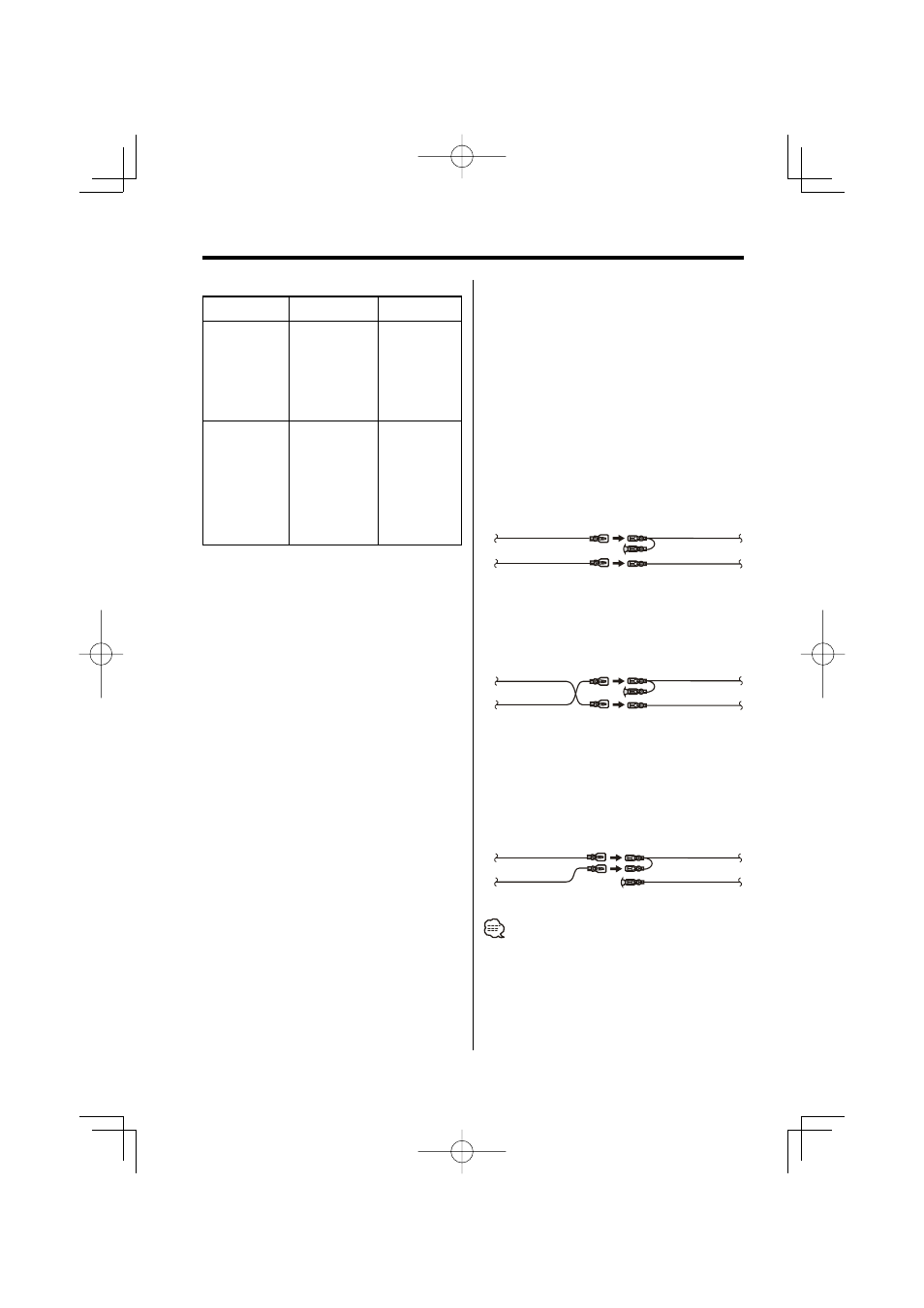

Podłączanie kostki połączeniowej ISO
Układ kołków w kostce ISO zależy od typu twojego
samochodu. Aby nie uszkodzić urządzenia, upewnij się czy
połączenia są odpowied nie. Standardowe połączenia dla
wiązki przewodów opisano poniżej w punkcie
1. Jeżeli
układ kołków w kostce jest taki jak opisano w punktach 2 i
3, dokonaj podłączeń takich jak na rysunkach.
W celu podłączenia tej jednostki do pojazdów
Volkswagena prosimy o poprawne przełączenie kabli jak
przedstawiono w pozycji
2 poniżej.
1 (Ustawienie standardowe) Kołek A-7 (czerwony)
kostki ISO pojazdu jest połączony z zapłonem,
a kołek A-4 (żółty) jest podłączony do źródła
stałego zasilania.
Radioodtwarzacz Pojazd
Kołek A–7 (Czerwony)
Kołek A–4 (Żółty)
Przewód zapłonu
(Czerwony)
Przewód akumulatora
(Żółty)
2 Kołek A-7 (czerwony) kostki połączeniowej
ISO pojazdu jest podłączony do źródła stałego
zasilania, a kołek A-4 (żółty) jest podłączony do
zapłonu.
Radioodtwarzacz Pojazd
Kołek A–7 (Czerwony)
Kołek A–4 (Żółty)
Przewód zapłonu
(Czerwony)
Przewód
akumulatora (Żółty)
3 Kołek A-4 (żółty) kostki połączeniowej ISO
pojazdu nie jest pod-łączony do żadnego źródła
zasilania, podczas gdy kołek A-7 (czerwony) jest
podłączony do źródła stałego zasilania (albo
oba kołki: A-7 (czer-wony) lub A-4 (żółty) są
podłączone do źródła stałego zasilania).
Radioodtwarzacz Pojazd
Kołek A–7 (Czerwony)
Kołek A–4 (Żółty)
Przewód zapłonu
(Czerwony)
Przewód akumulatora
(Żółty)
• Jeżeli połączenia są wykonane tak jak powyższym
punkcie 3, zasilanie radio-odtwarzacza nie będzie
połączone z kluczykami zapłonu. Z tej przyczyny zawsze
trzeba wyłączać zasilanie aparatu, gdy zapłon zostanie
wyłączony.
Aby powiązać zasilanie aparatu z zapłonem, podłącz
przewód zapłonu (ACC…czerwony) do źródła zasilania,
które może być włączane i wyłą-czane kluczem zapłonu.
