45

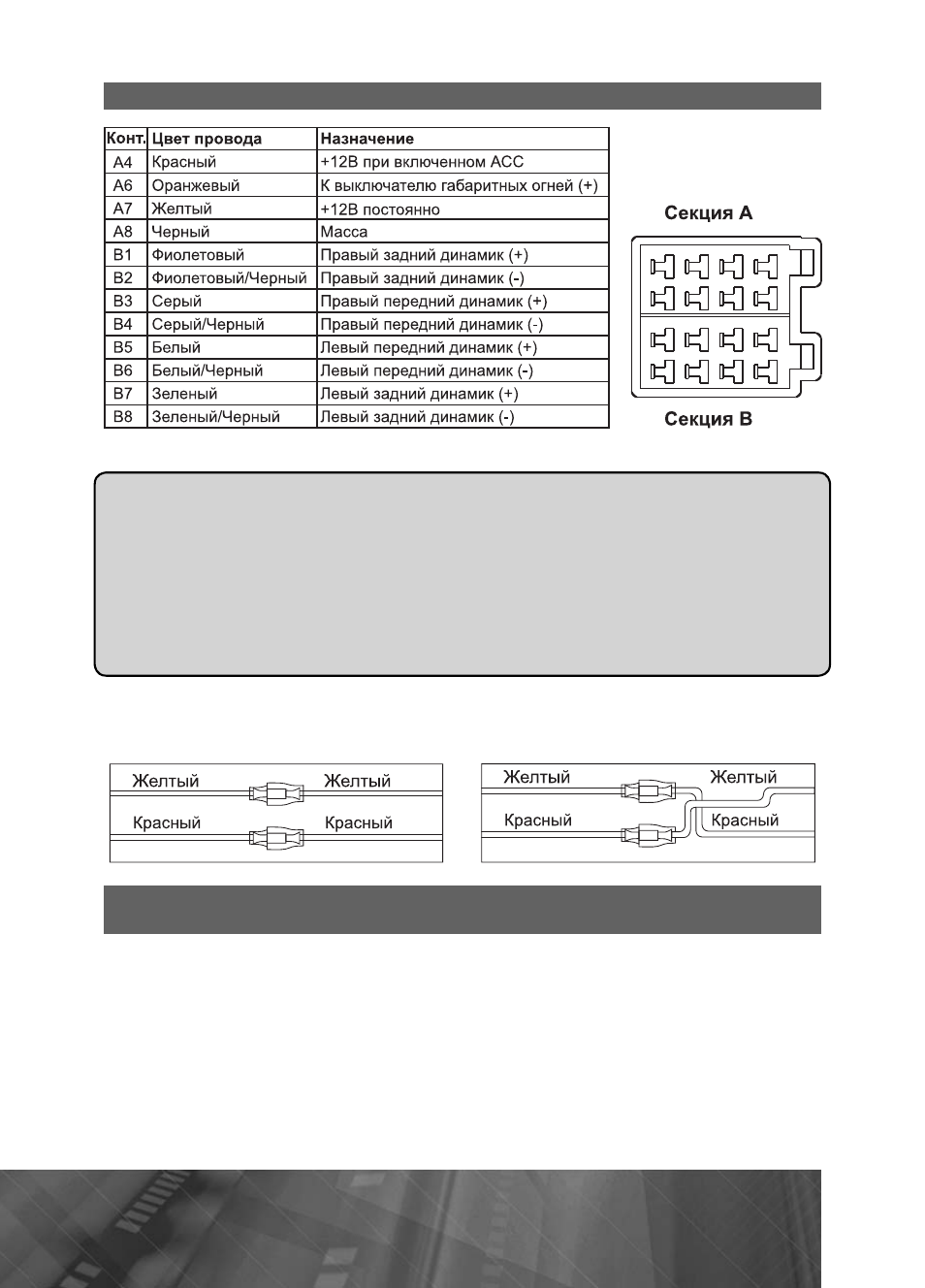

Назначение и расположение контактов разъема ISO
12 34 7 56
8
12 34 7 56
8
В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Назначение отдельных проводов и разъемов
на задней панели устройства
Оранжевый (ILLUMI)
Подключите данный провод к лампе габаритных огней (+12 В). При включении
габаритных огней в т¸мное время суток яркость подсветки экрана будет снижена,
чтобы снизить нагрузку на зрение (в дневное время яркость экрана и дисплея по-
вышена для более ч¸ткой видимости изображения).
Белый/Синий (ANT.CONT)
Данный провод предназначен для управления выдвижным механизмом авто-
мобильной радиоантенны.
Внимание!
• Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
• В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
• Красный провод устройства должен быть подключен к цепи зажигания во из-
бежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
