Инструкция по эксплуатации Prology MDN-2640T
Страница 43
42
PROLOGY MDN-2640T
1. Демонтируйте предыдущее устройство из разъема.
2. Установите монтажный кожух в приборную панель автомобиля.
3. Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах.
Для этого используйте либо крепежные винты (5 х 9 мм), либо винты с потай-
ной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на крон-
штейне. Закрепите монтажный болт (50 мм) в отверстии на задней стенке
устройства, наденьте сверху резиновую демпфирующую прокладку.
4. Выполните все необходимые подключения согласно схеме на стр. 43 и убеди-
тесь, что устройство функционирует исправно.
5. Установите устройство в монтажный кожух, закрепленный в нише головного
штатного устройства, и зафиксируйте его винтами 2,6 х 5 мм.
6. Закрепите декоративную рамку на передней панели устройства.
7. При возникновении трудностей с установкой устройства обратитесь за помо-
щью в ближайший сервисный центр.

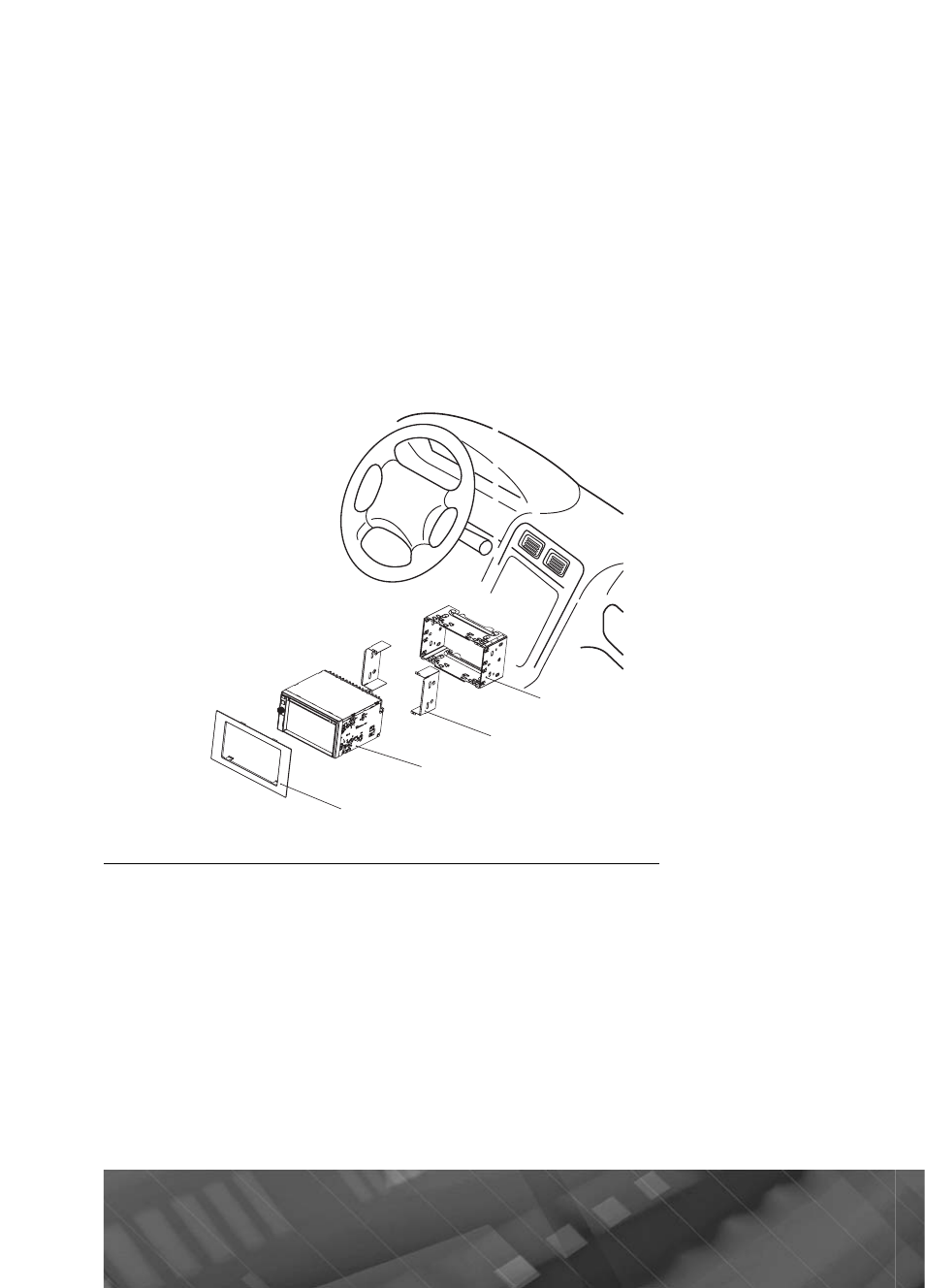

Монтажный кожух
Крепежные кронштейны
Устройство
Декоративная рамка
Второй вариант установки (монтажный кожух не используется)
1. При наличии крепежных резьбовых отверстий в лицевой части ниши вы-
берите положение устройства, при котором отверстия его крепежных крон-
штейнов совпадут с отверстиями в нише, и используйте подходящие винты
(максимальная длина – 9 мм) для закрепления не менее чем в двух местах
с каждой стороны.
2. Совместите резьбовые отверстия на кронштейнах с отверстиями на корпу-
се устройства так, чтобы положение кронштейнов соответствовало глубине
ниши, и зафиксируйте его винтами.
