установки соответствия штатных кнопок управления воспроизведением, распо-
ложенных на рулевом колесе автомобиля, определенным функциям устройства.
Для корректной работы данного режима необходимо подключить устройство к
штатной электропроводке пульта управления воспроизведением на рулевом ко-
лесе автомобиля с использованием проводов KEY GND, KEY A è KEY B находя-
щихся на задней панели устройства (стр. 44).
Провод «масса» штатного пульта управления должен быть подключен к прово-
ду KEY GND устройства, а сигнальные провода А и В необходимо подключить к
проводам KEY A è KEY B , соответственно. Перед окончательным подключением
выполните настройку устройства согласно пунктам 1-4 (стр. 34) и убедитесь, что
штатный пульт функционирует корректно, после чего завершите работы по под-
ключению.
ВНИМАНИЕ!
Изготовитель не гарантирует корректную работу устройства со всеми типами и
моделями автомобилей. Изготовитель не несет ответственность за возможные
проблемы с автомобилем или устройством, возникшие в случае неправильного
подключения данного устройства к штатной проводке автомобиля.
Для правильного подключения штатного резистивного пульта ДУ проконсуль-
тируйтесь с официальным дилером вашего автомобиля или обратитесь в серти-
фицированный установочный центр.
Рабочий диапазон напряжений на выходе пульта – от 0 до 4,5 В. Минимальная
разница рабочих напряжений, которые устанавливаются на выходе пульта после
нажатия кнопок, должна составлять не менее 0,32 В. Значения напряжений ото-
бражаются на сенсорном экране устройства при нажатии каждой кнопки.
При необходимости переключения устройства в режим SWC нажмите иконку
в экранном меню (стр. 7), затем иконку . На экране появится следующее
меню:
Назначить
Сброс
Ввод

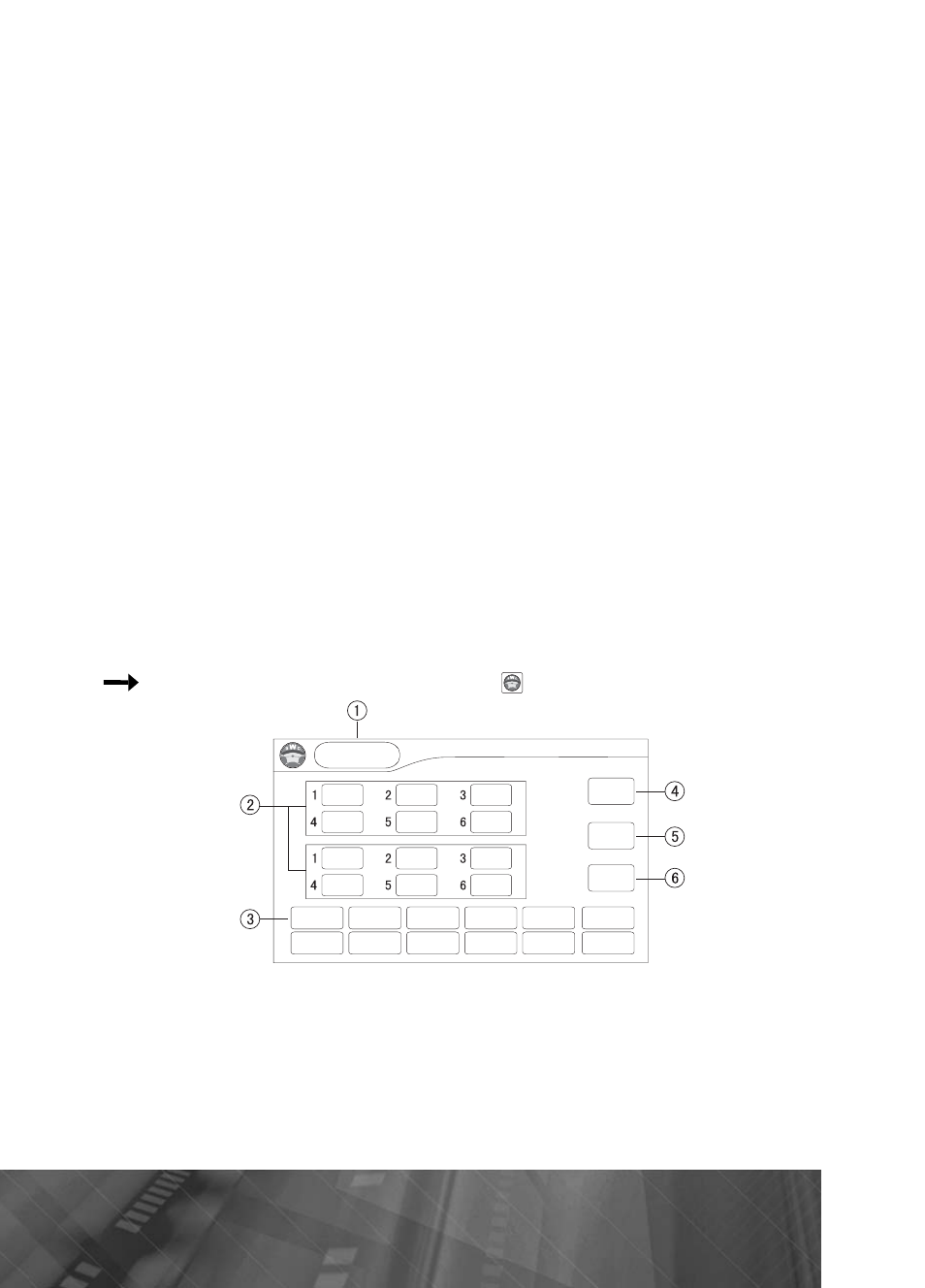

Настройка SWC
Громк
Громк
+
-
Меню Питание Канал + Вызов
Отбой Откл. зв. Режим Канал - Поиск -
Поиск +
1. Нажмите для выхода в меню режимов
2. Иконки отображения функций, назначенных кнопкам управления на рулевом
колесе
3. Иконки функций, назначаемых кнопкам управления на рулевом колесе
4. Иконка включения режима назначения функций кнопкам управления
5. Иконка сброса функций, уже назначенных кнопкам управления
6. Иконка подтверждения соответствия выбранных функций кнопкам на пульте
управления
