Liebherr SBS 7212-21 - Инструкция (Страница 5)

u Проверьте комбинацию в положении окончательной
установки с помощью уровня и при необходимости
выровняйте с помощью внешних регулировочных опор.
Дверцы можно отрегулиро-
вать по высоте с помощью
внешних нижних крон-
штейнов*:

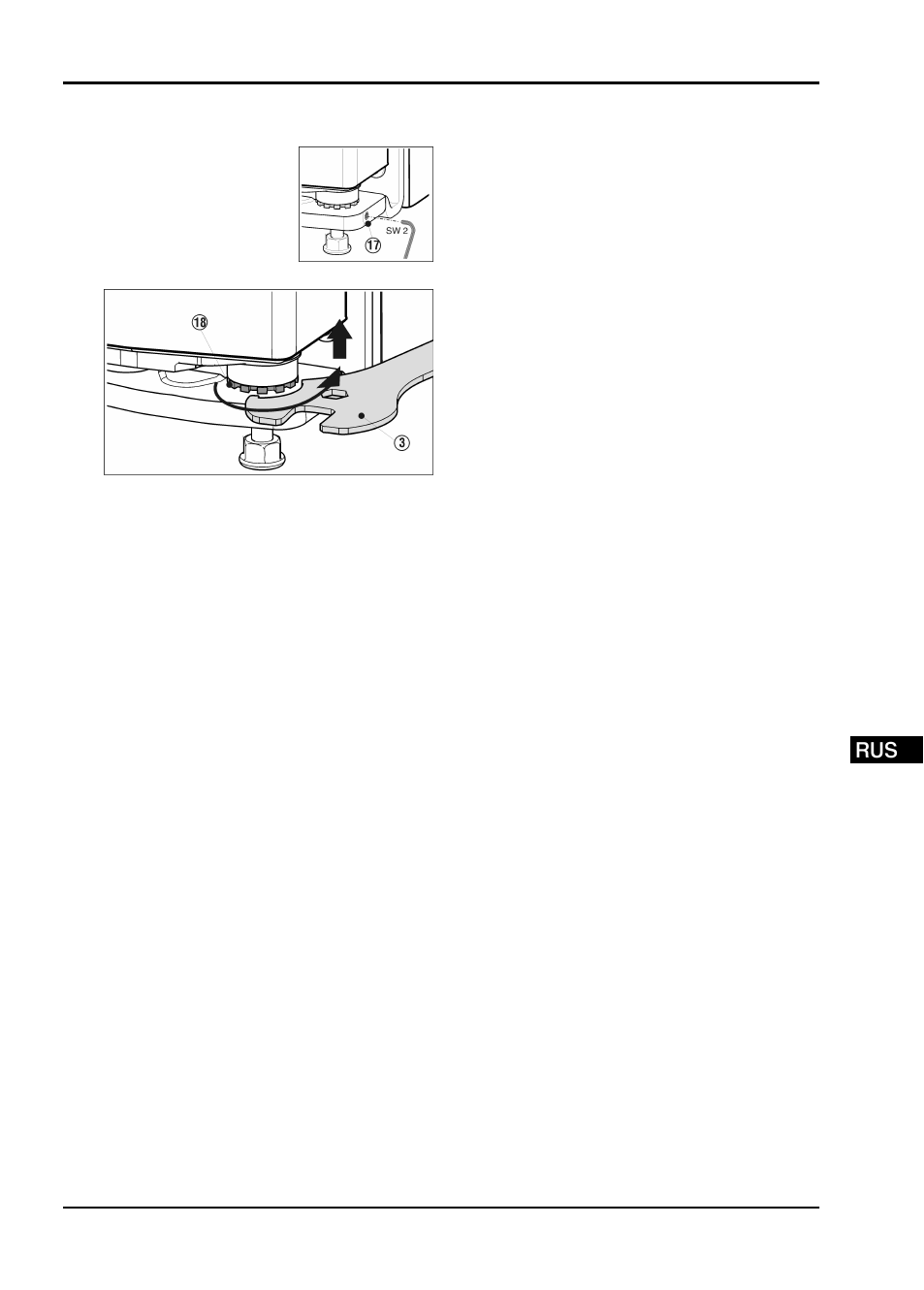

u Немного выкрутите уста-
новочный винт Fig. 11 (17)
(максимум на один
оборот).
Fig. 11
Fig. 12
u Чтобы поднять дверцу выверните вправо опорный
палец Fig. 12 (18) с помощью прилагающегося вильча-
того ключа Fig. 12 (3) . При поставке опорный палец
полностью вкручен.
u Снова затяните установочный винт Fig. 11 (17) , чтобы
зафиксировать опорный винт.
u Снова выкрутите средние установочные опоры (А) до
контакта с полом.
u После этого подоприте подпорками дверь: Выворачи-
вайте регулируемую опору Fig. 9 (16) на опорном крон-
штейне (В) до тех пор, пока она не будет опираться на
пол, затем крутите далее по углом 90°.
Монтаж "бок о бок"
41
