u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 7 (32) , пробку Fig. 7 (33) и
прижимные пластины* Fig. 7 (34) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.4 Монтаж двери
u Установите дверцу сверху на нижний опорный палец
Fig. 5 (22) .
u Закройте дверцу.
u Установите верхний опорный кронштейн Fig. 4 (12) на
новой стороне шарнира и защелкните в дверце.
u Прикрутите верхний опорный кронштейн Fig. 4 (12) (с
моментом 4 Нм)(2 шт. Torx® 25) Fig. 4 (13) . При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u Защёлкните крышку Fig. 4 (10) и крышку Fig. 4 (11) на
противоположной стороне.
4.3.5 Выравнивание дверцы
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 5 (25) параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Прикрутите опорные подставки 4 Нм.
u Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку

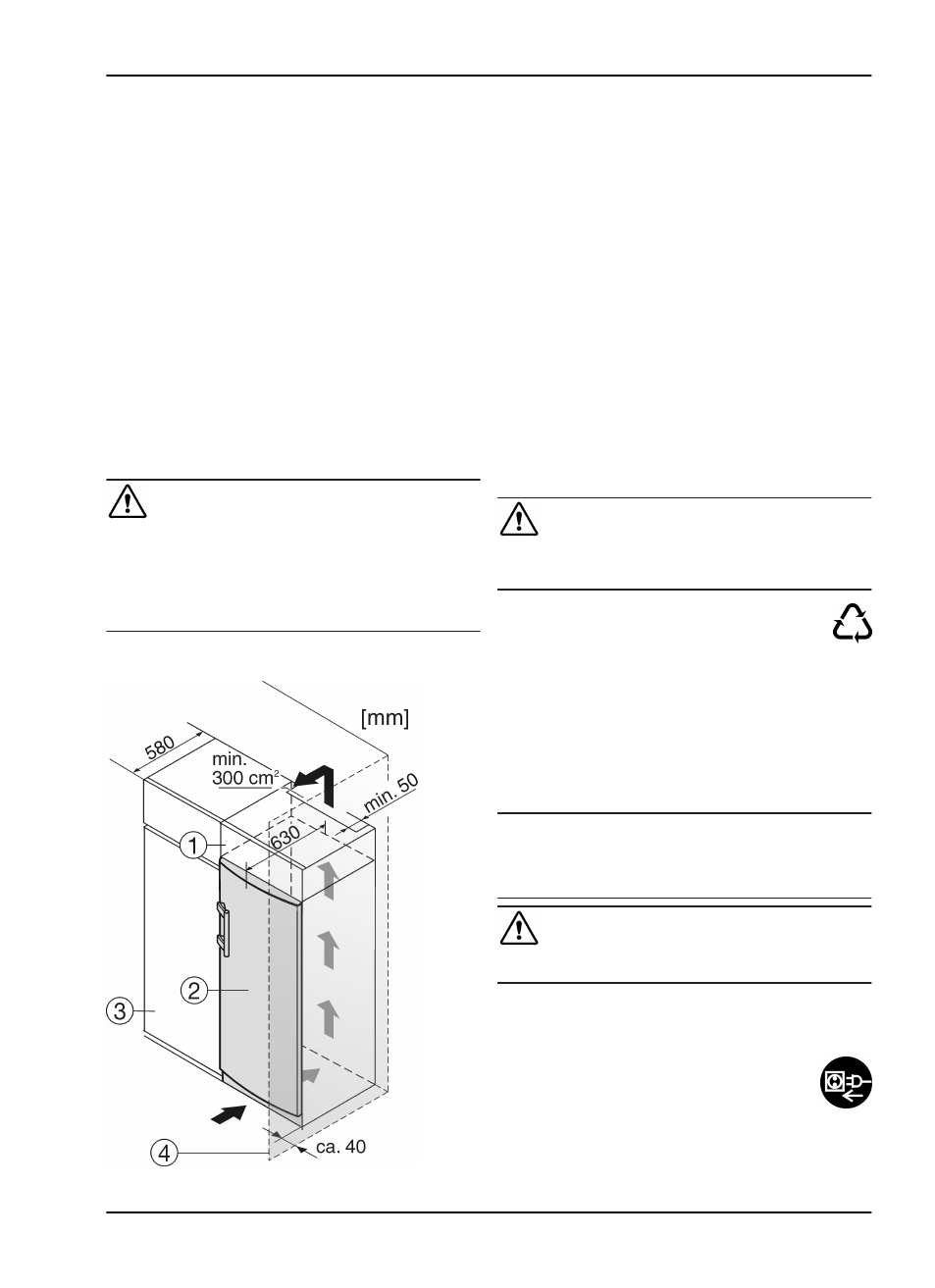

Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом Fig. 8 (3) .
Дверь устройства выступает по сторонам на 34 мм и по
центру устройства на 50 мм относительно передней
стенки кухонного шкафа. Поэтому ее можно свободно
открывать и закрывать.
Важно для вентиляции:
- На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
- Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см 2 .
- Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 8 (4) , то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
4.5 Упаковку утилизируйте надле-
жащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u Не разрешайте детям играть с упаковочным мате-
риалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
- Гофрированный картон / картон
- Детали из вспененного полистирола
- Пленки и мешки из полиэтилена
- Обвязочные ленты из полипропилена
- сбитая гвоздями деревянная рама со вставкой
из полиэтилена*
u Упаковочный материал отнесите в официальное место
сбора вторсырья.
4.6 Подключение устройства
ВНИМАНИЕ
Опасность повреждения электронного оборудования!
u Не используйте автономные инверторы (преобразова-
тели постоянного тока в переменный или трехфазный
ток), либо энергосберегающие разъемы.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и перегрева!
u Не используйте удлинители или распределители.
Вид тока (переменный ток) и напряжение на месте уста-
новки должны соответствовать данным, приведенным на
заводской табличке (см. Основные отличительные
особенности устройства).
Подключайте устройство только через надле-
жащим образом заземленную розетку с
защитным контактом. Розетка должна быть
защищена предохранителем 10 A или выше.
К ней должен быть обеспечен легкий доступ,
чтобы в случае аварии устройство можно было
легко отключить от сети.
u Проверьте электрическое подключение.
u Вставьте вилку сетевого кабеля.
Ввод в работу
