u
Сместите верхний крепежный уголок вверх на
расстояние до 100 мм от верхнего края.
u
Нижний крепежный уголок вставьте в соответ-
ствующий вырез (Z).
u
Затем оба крепежных уголка
Fig. 6 (10)
прочно затяните
с боков с помощью винтов с шестигранными головками
Fig. 6 (11)
.
Указание
u
Во избежание вибрационного шума не допускайте
контакта уголков или винтов с расположенными сзади
трубками!

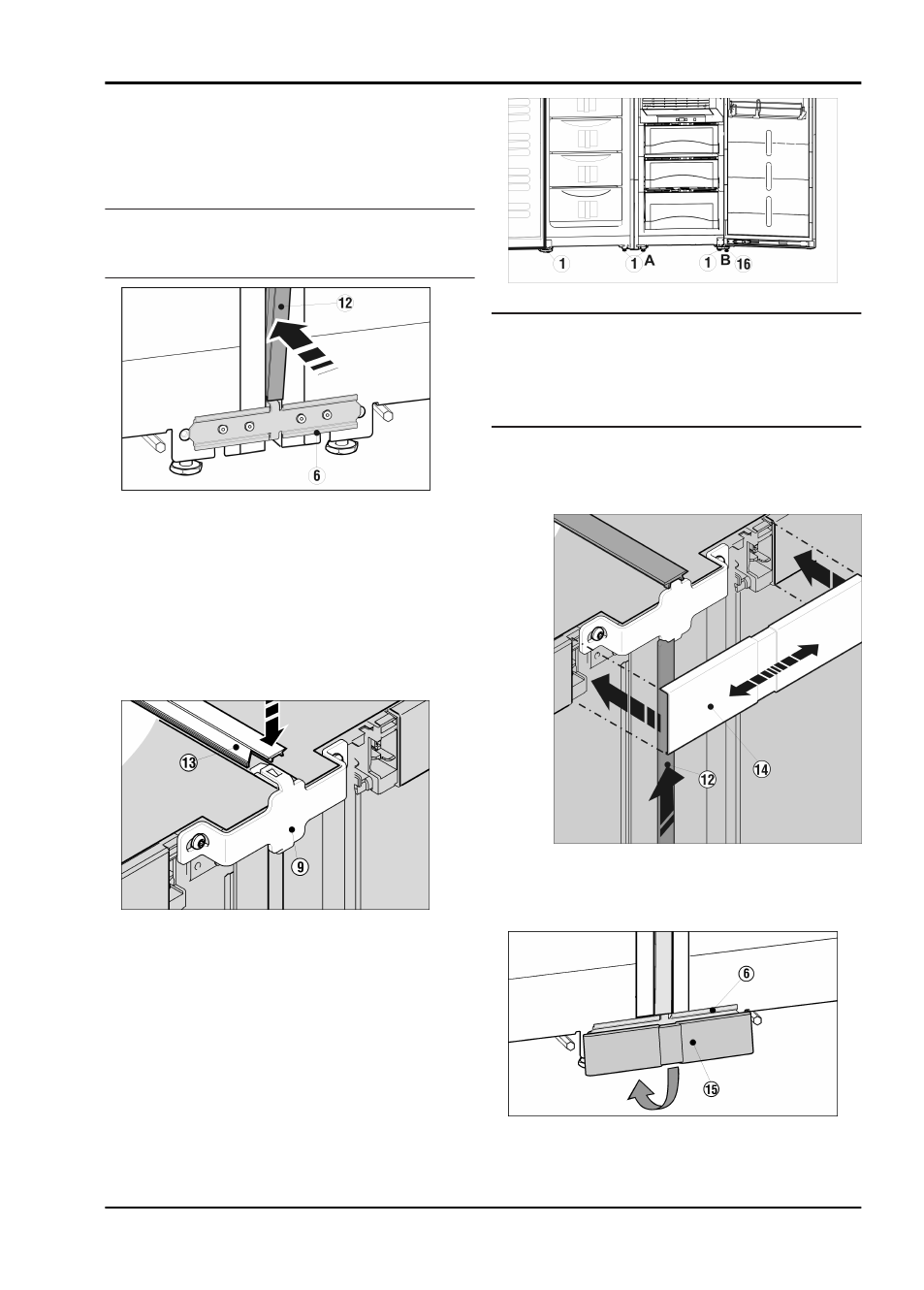

Fig. 7
Перед установкой сведите обе перемычки планки из
нержавеющей стали
Fig. 7 (12)
вместе по всей длине. Так
планка легче войдет в зазор. Для вдавливания планки
используйте мягкую ткань, чтобы не допустить образ-
ования вмятин на ее поверхности. Планку следует вдавли-
вать аккуратно и прямо, чтобы получить оптимальное
соединение.
u
Вдавите длинную планку из высококачественной стали
Fig. 7 (12)
в вертикальную щель на передней стороне:
Обратите внимание, что планка опирается на
крепежный уголок
Fig. 7 (6)
.
u
Снимите защитную пленку с планки из нержавеющей
стали.
Fig. 8
u
На верхней стороне вдавите в щель короткую планку
Fig. 8 (13)
. Обратите внимание, чтобы вырез планки был
направлен к передней стороне устройства. Планка
должна быть заподлицо с крышкой устройства на пере-
дней кромке.
u
Подключите комбинацию к электросети в соответствии
с руководством по обслуживанию.
Устройства с модулем IceMaker:
u
Подсоедините устройство к водопроводной сети в соот-
ветствии с руководством по обслуживанию
Fig. 9
ВНИМАНИЕ
Опасность повреждения при перемещении комбинации
SBS!
Собранная комбинация SBS отличается большим весом.
При неправильном перемещении на устройстве могут
появиться вмятины.
u
Соблюдайте указания по перемещению (см. выше).
u
Поверните вверх регулировочные опоры, находящиеся
с внутренней стороны A, чтобы было легче перемещать
комбинацию.
u
Осторожно переместите комбинацию устройств в пред-
усмотренное для неё место.
u
Защелкните крышку
Fig. 9 (14)
на еще открытом проме-
жутке обеих заглушек участков обслуживания. Следите
за тем, чтобы наружные стороны крышки заканчива-
лись вровень с заглушками участков обслуживания.
Для этой цели крышка сделана выдвижной.
Fig. 10
u
Нижнюю крышку
Fig. 10 (15)
из комплекта установите
сверху на крепежный уголок
Fig. 10 (6)
и зафиксируйте
снизу.
