u Открутите опорный кронштейн Fig. 12 (56) и снова при-
крутите внутри с поворотом на 180°.
u Снова слегка наклоните устройство назад и снова уста-
новите нижний опорный палец Fig. 12 (52) .
u Наденьте гнездо шарнира Fig. 12 (50) .
4.1.8 Перестановка нижних опорных деталей
для устройств без амортизатора закрыва-
ния дверцы

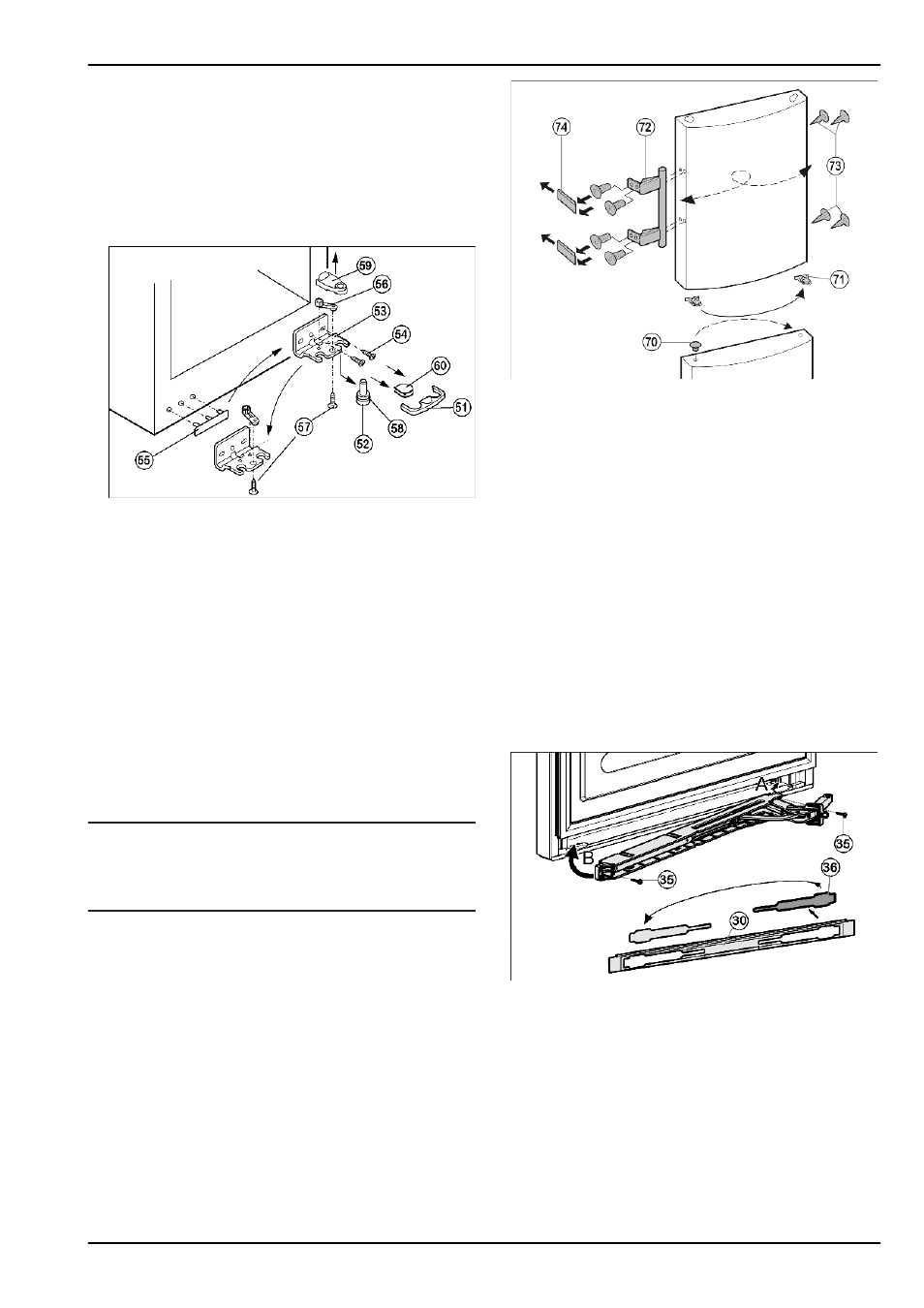

Fig. 13
u Нижнюю крышку Fig. 13 (51) снимите движением вперед.
u Нижнюю крышку Fig. 13 (60) снимите.*
u Снимите крышку Fig. 13 (59) вверх.*
u При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u Вытяните опорный палец Fig. 13 (52) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 13 (58) .
u Открутите опорный кронштейн Fig. 13 (53) (2 шт. Torx
25) Fig. 13 (54) .
u Открутите опорную деталь Fig. 13 (56) (1 Torx 25)
Fig. 13 (57) и, переставив в отверстие на противополож-
ной стороне опорного кронштейна, снова прикрутите.
u Осторожно приподнимите и переставьте крышку
Fig. 13 (55) со стороны ручки.
u Снова прикрутите опорный кронштейн Fig. 13 (53) на но-
вой стороне шарнира, при необходимости с помощью
аккумуляторного шуруповерта через внешний продоль-
ный паз и круглое отверстие.
Указание
u Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u Снова слегка наклоните устройство назад и переставьте
опорный палец Fig. 13 (52) .
4.1.9 Перестановка ручек
u Для приборов без амортизатора закрывания двер-
цывыведите из верхней дверцы пружинный зажим
Fig. 14 (71) и переставьте его на новую сторону шарнира.
u Извлеките пробку Fig. 14 (70) из опорной втулки дверцы
и переставьте.
Fig. 14
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 14 (72) , пробку Fig. 14 (73) и прижим-
ные пластины Fig. 14 (74) .
u При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.10 Монтаж нижней двери
u Установите дверь сверху на опорный палец Fig. 12 (52) .
u Закройте дверь.
u Вставьте средний опорный палец Fig. 11 (41) через сред-
ний опорный кронштейн Fig. 11 (42) в крепление нижней
дверцы.
u Установите пластмассовый колпачок Fig. 11 (40) .
4.1.11 Монтаж нижнего амортизатора закры-
вания двери
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжите с пункта 'Перестановка кабельного соеди-
нения (верхняя дверца)'.
Fig. 15
u Освободите крышку Fig. 15 (36) из накладки Fig. 15 (30)
и снова установите её на другой стороне.
u Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром на стороне шарнира.
w Отверстия с левой и правой стороны должны находиться
точно друг над другом.
u Прикрутите (2 шт. Torx 25) Fig. 15 (35) узел амортизатора
закрывания дверцы.
Ввод в работу
8
