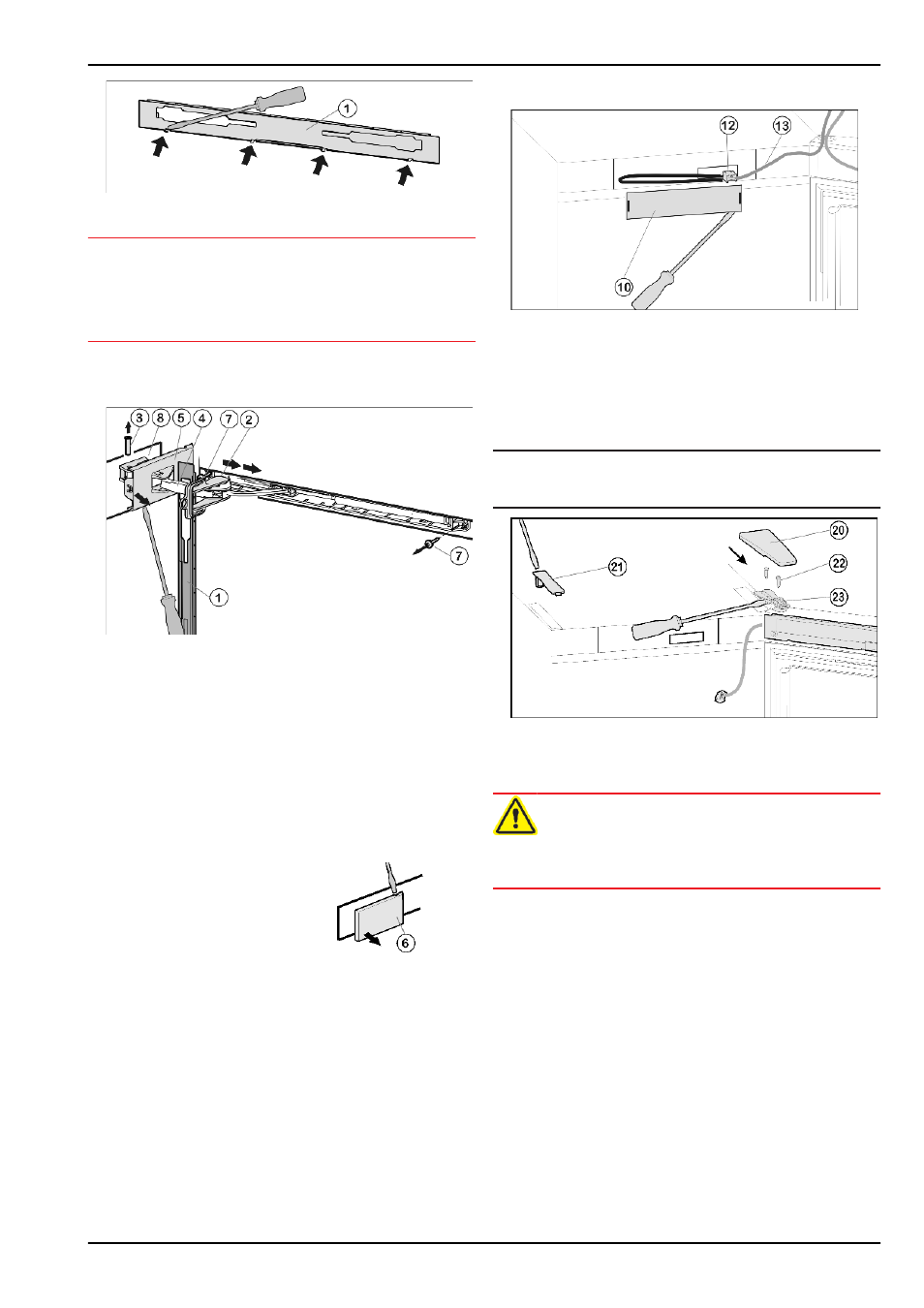

Fig. 4
u Откройте верхнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u Не повредите уплотнение дверцы отвёрткой!
u Накладку Fig. 4 (1) отожмите вперед при помощи плоской
отвертки.
w Накладка висит над амортизационной скобой.
Fig. 5
u Сдвиньте накладку над амортизационной скобой
Fig. 5 (4) в направлении устройства вперед.
u Установите стопор Fig. 5 (2) .
w Благодаря стопору шарнир не может сложиться.
u Отсоедините крышку со стороны шарнира Fig. 5 (5) с по-
мощью отвертки до первого фиксатора.
w Палец будет виден.
u Выдавите палец Fig. 5 (3) снизу.
u Нажмите амортизационную скобу Fig. 5 (4) в направле-
нии дверцы.
u Полностью отсоедините и снимите крышку со стороны
шарнира Fig. 5 (5) .
u Снимите накладку Fig. 5 (1) .
u С помощью отвертки сверху от-
соедините и снимите располо-
женную со стороны ручкикры-
шку Fig. 6 (6) .
Fig. 6
u Открутите узел амортизатора закрывания дверцы (2
шт. Torx 15) Fig. 5 (7) .
u Вытащите немного узел амортизатора закрывания двер-
цы, сдвиньте его в направлении дверной ручки и отведи-
те.
u Отложите узел амортизатора закрывания двери в сто-
рону.
u Открутите опорную деталь Fig. 5 (8) и прикрутите её сно-
ва с поворотом на 180° на противоположную сторону.
4.1.2 Отсоединение кабеля на корпусе
Fig. 7
u При необходимости откройте верхнюю дверцу.
u Снимите переднюю накладку Fig. 7 (10) с помощью пло-
ской отвертки.
u Снимите контакт и извлеките разъём Fig. 7 (12) .
u Высвободите из направляющей серый кабель Fig. 7 (13) .
4.1.3 Снятие верхней двери
Указание
u Уберите продукты с полочек на дверце, прежде чем сни-
мать дверцу, чтобы продукты не упали.
Fig. 8
u Вытяните крышку Fig. 8 (20) вперед и снимите крышку
Fig. 8 (21) .
u Отпустите винты Fig. 8 (22) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Снимите дверцу вместе с опорным кронштейном
Fig. 8 (23) и кабелем вверх. Для снятия, возможно, пона-
добится осторожно подцепить опорный кронштейн снизу
шлицевой отверткой.
u Отставьте дверь в сторону.
4.1.4 Снятие нижнего амортизатора закры-
вания двери
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания двери про-
должите с пункта 'Снятие нижней дверцы'.
Ввод в работу
6
