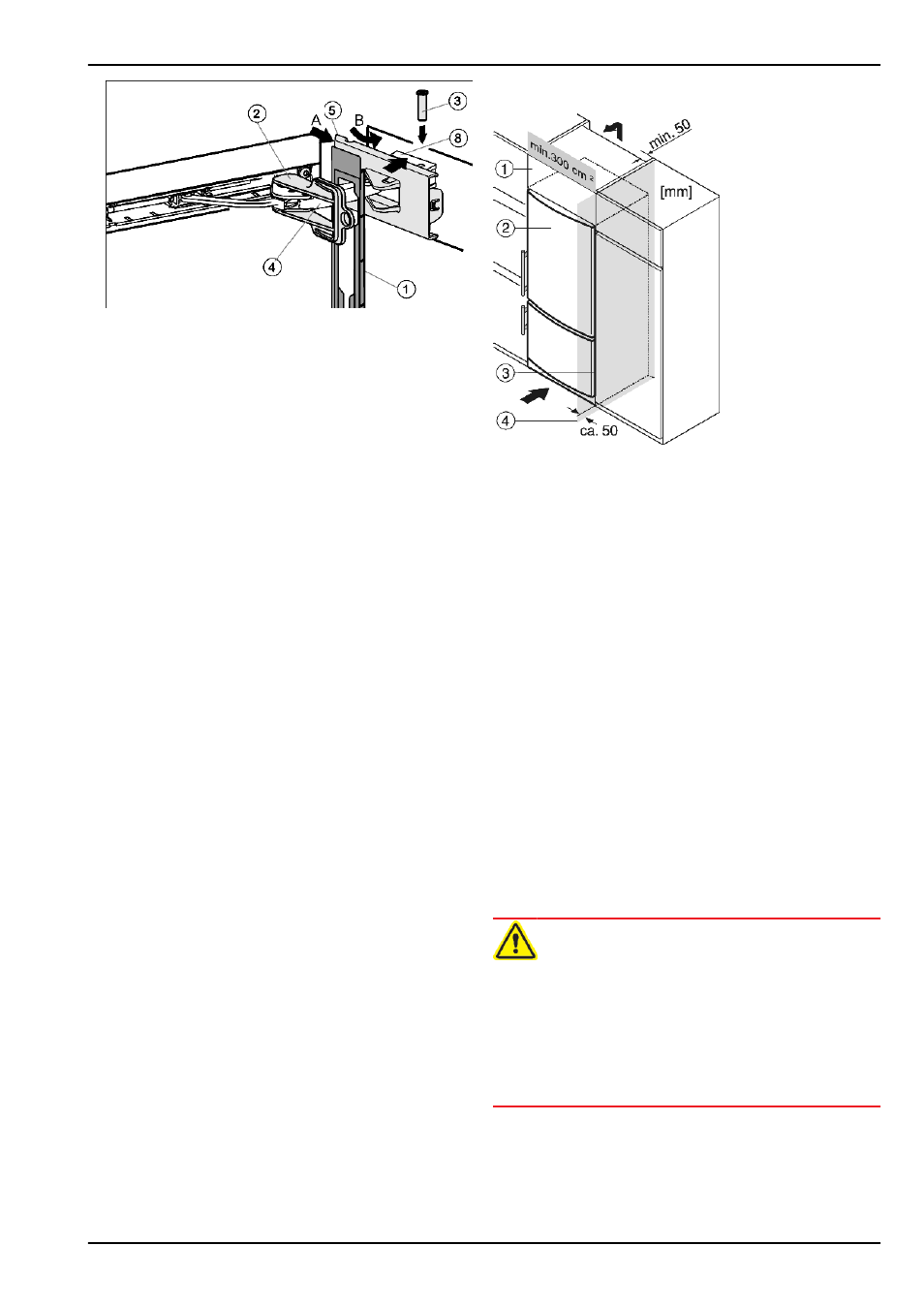

Fig. 20
u Навесьтенакладку Fig. 20 (1) на амортизационную ско-
бу Fig. 20 (4) таким образом, чтобы передние защелки
показывали во внутрь, а передняя сторона была направ-
лена к устройству.
u Отодвиньте (А)крышку Fig. 20 (5) снаружи и поверните
(В) через опорную деталь Fig. 20 (8) .
u Установите крышку Fig. 20 (5) и защелкните ее до перво-
го фиксатора.
w После позиционирования амортизирующей скобы отвер-
стия для пальцев расположены друг над другом.
u Притянитеамортизационную скобу Fig. 20 (4) к опорной
детали Fig. 20 (8) и сверху вставьте палец Fig. 20 (4) таким
образом, чтобы квадратная головка сидела в углубле-
нии.
u Теперь полностью защелкните крышку Fig. 20 (5) на опор-
ной детали Fig. 20 (8) .
w Обратите внимание на правильность крепления крышки,
чтобы дверца закрывалась безупречно и палец был за-
фиксирован.
u Поворотом снимите фиксатор Fig. 20 (2) .
u Защелкните накладку Fig. 20 (1) на дверце.
u Снаружи установитекрышку Fig. 6 (6) со стороны ручки с
поворотом на 180° и защелкните ее.
4.1.15 Выравнивание дверей
u При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 13 (53) и среднем опорном кронштейне Fig. 11 (42)
параллельно корпусу устройства, затем затяните винты.
u Снова защелкните крышку Fig. 12 (51) на опорном крон-
штейне снизу.
4.2 Установка в кухонную стенку
Fig. 21
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной об-
становки. Чтобы уравнять устройство Fig. 21 (2) по высоте
с кухонной стенкой, можно установить над устройством со-
ответствующий дополнительный шкафчик Fig. 21 (1) .
При комбинировании с обычными кухонными шкафами (глу-
биной макс. 580 мм) устройство можно установить непос-
редственно рядом с кухонным шкафом Fig. 21 (3) . Дверца
устройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
Важно для вентиляции:
– На задней стенке шкафчика должен быть вентиляцион-
ный канал глубиной не менее 50 мм по всей ширине этого
шкафчика.
– Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см 2 .
– Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при ра-
боте.
Если устройство установлено на шарнирах у стены
Fig. 21 (4) , то расстояние между устройством и стеной дол-
жно быть не менее 50 мм. Настолько выступает ручка при
открытой дверце.
4.3 Подключение воды
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u Отсоедините устройство от розетки, прежде чем под-
ключать его к водопроводу.
u Перекройте подачу воды до тех пор, пока не будут под-
соединены трубопроводы для подачи воды устройства
для приготовления кубиков льда (льдогенератор).
u Подключение к сети для подачи питьевой воды разре-
шается выполнять только квалифицированному слеса-
рю-водопроводчику.
Ввод в работу
