Ввод в работу – Инструкция по эксплуатации Liebherr ICBN 3066-21
Страница 8

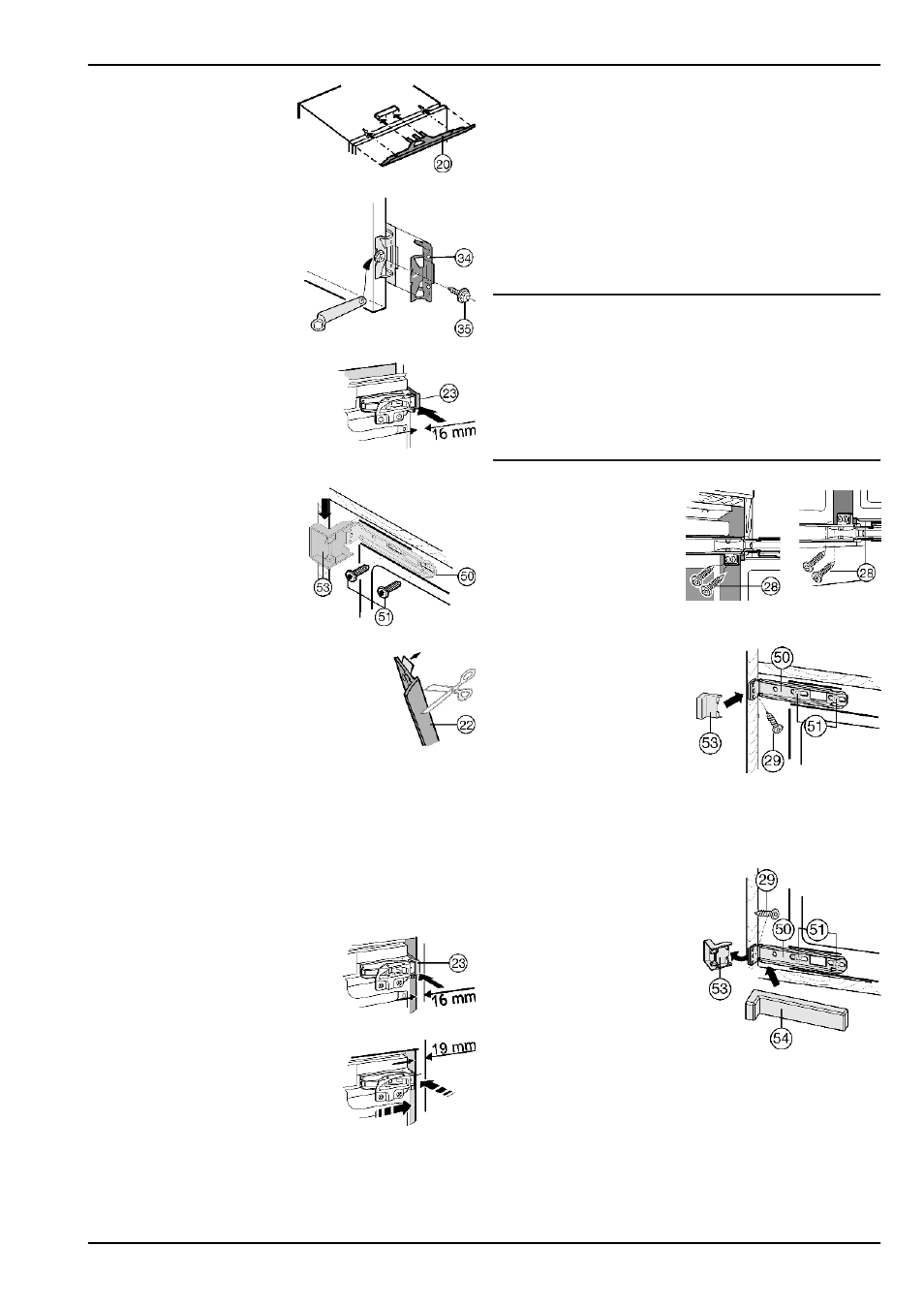

u
Установите выравни-
вающий
козырек
Fig. 10 (20)
в устройство
посередине: вдвиньте в
перемычку и навесьте
на замочные отверстия.
Fig. 10
u
Прикрутите
все
крепежные
уголки
Fig. 11 (34)
винтами с
шестигранной головкой
Fig. 11 (35)
на дверце
устройства,
используя
предварительно просвер-
ленные отверстия.
Fig. 11
Для
стенок
мебели
толщиной 16 мм ширина
ниши = 568 мм:
u
Защелкнитераспорный
элемент
Fig. 12 (23)
на
верхнем
и
распорный
элемент
Fig. 8 (24)
на нижнем
шарнире.
Fig. 12
u
Наденьте верхнюю и
нижнюю
крышку
Fig. 13 (53)
на крепежный
уголок
Fig. 13 (50)
.
u
Закрепите
крепежный
уголок
Fig. 13 (50)
вверху и
внизу винтами
Fig. 13 (51)
так, чтобы уголок можно
было немного двигать
влево и вправо.
Fig. 13
u
Снимите защитную пленку с декора-
тивной планки
Fig. 14 (22)
. Прикрепите
декоративную планку
Fig. 14 (22)
со
стороны ручки заподлицо с лицевой
стороной к выступу крышки
Fig. 13 (53)
и наклейте на боковую стенку устрой-
ства.
u
При необходимости укоротитедекора-
тивную планку
Fig. 14 (22)
внизу: Деко-
ративная планка
Fig. 14 (22)
должна
заканчиваться на 3 мм выше верхней
кромки нижнего крепежного уголка
Fig. 8 (50)
.
Fig. 14
Вдвиньте и выровняйте устройство:
u
Вдвигайте устройство до тех пор, пока крышки
Fig. 13 (53)
не будут упираться
Fig. 13
в боковую стенку
предмета мебели.
u
Выкрутите регулируемую опору.
Для
стенок
мебели
толщиной 16 мм ширина
ниши = 568 мм:
u
Закрепите
распорные
элементы на боковой стенке
мебели.
Fig. 15
Для
стенок
мебели
толщиной 19 мм ширина
ниши = 562 мм:
u
Выровняйте
передние
кромки шарниров заподлицо
с боковой стенкой мебели.
Fig. 16
Для мебели (16 мм и 19 мм) с упорными элементами
дверей (утолщения, уплотнения и т. д.):
u
Учитывайте конструктивный размер (глубину упорных
элементов дверей). Выдвиньте шарниры и крышки
Fig. 13 (53)
на расстояние, соответствующее этому
конструктивному размеру.
Все устройства:
u
Выставьте устройство прямо, регулируя опоры
Fig. 8 (25)
при помощи прилагаемого вилочного ключа
Fig. 8 (26)
.
w
Теперь устройство следует правильно разместить по
глубине. Расстояние от передней кромки боковой стенки
мебели до корпуса устройства составляет 42 мм по всей
длине. (Учитывайте упорные элементы дверей, такие как
утолщения и уплотнения.)
Указание
Нарушение функционирования из-за неправильного
монтажа!
Если величина зазора не соблюдается, то, возможно,
дверца не будет закрываться безупречно. Это может
привести к обледенению, образованию конденсата и нару-
шениям функционирования.
u
В обязательном порядке соблюдайте зазор по периметру
42 мм. (Учитывайте упорные элементы дверей, такие как
утолщения и уплотнения.)
Закрепите устройство в нише:
u
На обеих дверцах
прикрутите винтами
для стружечной плиты
Fig. 17 (28)
вверху и
внизу через серьги
шарнира.
Fig. 17
Со стороны ручки вверху:
u
Немного
ослабьте
винты
Fig. 18 (51)
.
u
Закрепите
верхний
крепежный
уголок
Fig. 18 (50)
с помощью
винтов для стружечной
плиты
Fig. 18 (29)
ø4x19
на стенке мебели.
u
Удалите выступающий
конец
крышки
Fig. 18 (53)
.
Fig. 18
u
Затяните винты
Fig. 18 (51)
.
u
Установите крышку
Fig. 18 (53)
.
Со стороны ручки внизу:
u
Немного ослабьте винты
Fig. 19 (51)
.
u
Закрепите
нижний
крепежный
уголок
Fig. 19 (50)
с помощью
винтов для стружечной
плиты
Fig. 19 (29)
ø4x19
на стенке мебели.
u
Удалите выступающий
конец
крышки
Fig. 19 (53)
. Он больше не
понадобится.
u
Затяните
винты
Fig. 19 (51)
.
u
Установите
крышку
Fig. 19 (54)
на нижний
крепежный
уголок
Fig. 19 (50)
.
Fig. 19
u
Закройте дверцу устройства.
Ввод в работу
8
