Страница 5: Ввод в работу, 2 подключение воды
u
С помощью отвертки сдвиньте натяжную пружину
Fig. 3 (11)
наружу.
u
Снимите амортизатор закрывания дверей
Fig. 3 (2)
вниз.
u
Открутите держатель
Fig. 3 (1)
.
u
С помощью гаечного ключа открутите шаровую головку
Fig. 3 (3)
.

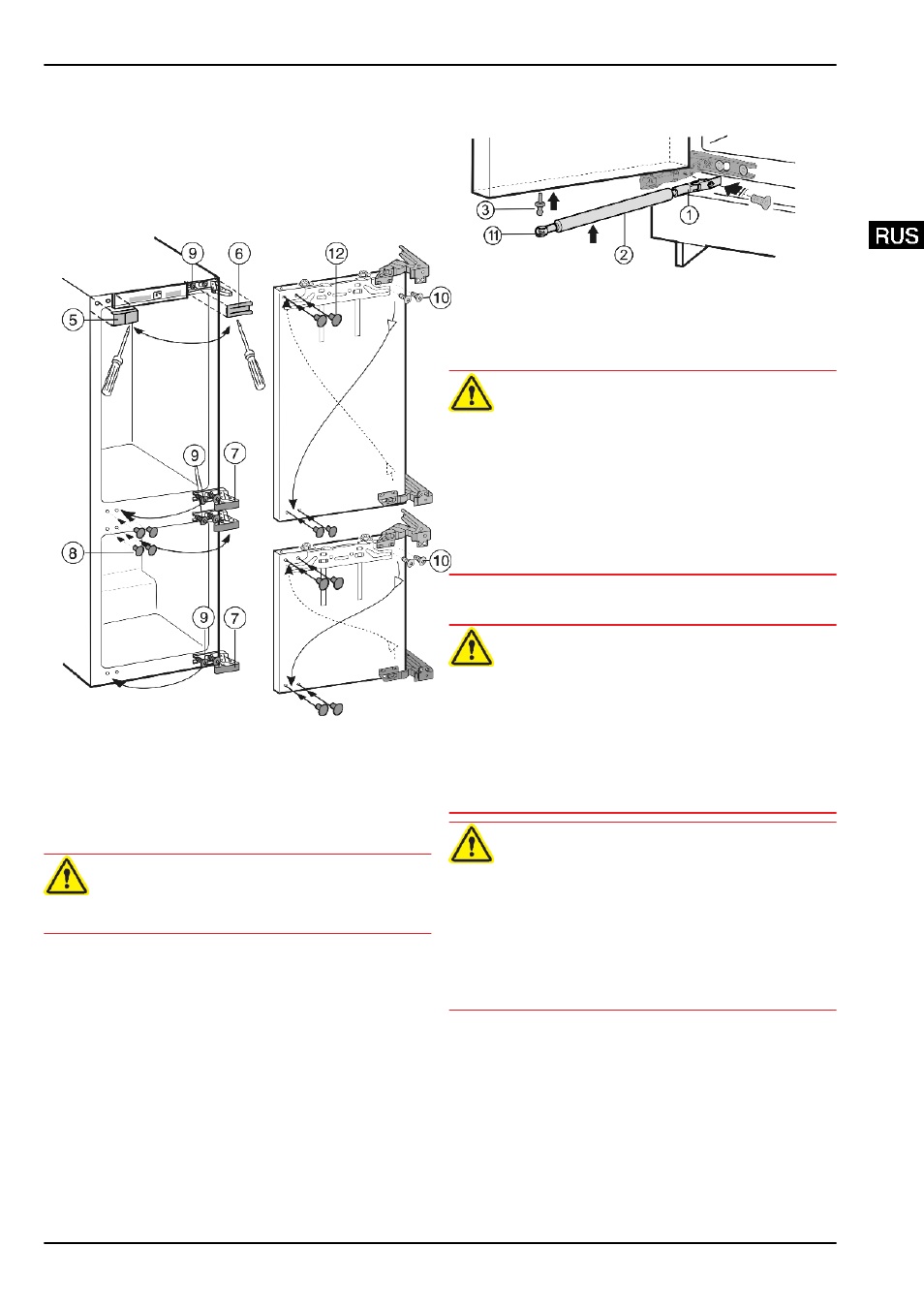

4.1.2 Изменение направления открывания
дверей
Fig. 4
u
Накладки
Fig. 4 (5,6,7,8)
отожмите вперед при помощи
плоской отвертки.
u
Винты
Fig. 4 (9)
вверху и внизу на корпусе устройства
только ослабьте.
u
Сдвиньте двери наружу и снимите.
u
Винты
Fig. 4 (9)
переставьте на противоположную
сторону и слегка прикрутите.
ОСТОРОЖНО
Опасность травмирования при складывании шарниров!
u
Оставляйте шарниры открытыми.
u
Выкрутите винты
Fig. 4 (10)
и переверните шарниры по
диагонали.
Винты
Fig. 4 (10)
микрокапсюлированные: используйте
аккумуляторный винтовёрт.
u
Прикрутите шарниры с моментом 4 Нм.
u
Освободившиеся отверстия закройте заглушками
Fig. 4 (12)
.
u
Навесьте дверь на предварительно смонтированные
винты
Fig. 4 (9)
и затяните винты с моментом 4 Нм.
4.1.3 Установка на место амортизатора
закрывания дверей
Fig. 5
u
Вкрутите шаровую головку
Fig. 5 (3)
в новое крепежное
отверстие с моментом 4 Нм.
u
Снова сдвиньте натяжную пружину
Fig. 5 (11)
внутрь.
u
Прикрутите держатель
Fig. 5 (1)
с моментом 3 Нм.
u
Вставьте амортизатор закрывания дверей
Fig. 5 (2)
в
шаровую головку.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если крепежные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите шарниры и шаровую головку амортизатора
закрывания двери 4 Нм.
u
Закрутите кронштейн амортизатора закрывания двери с
усилием 3 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.2 Подключение воды*
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем
подключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут
подсоединены трубопроводы для подачи воды устрой-
ства для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды разре-
шается
выполнять
только
квалифицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве,
должно соответствовать предписанию по подготовке
питьевой воды, действующему в стране использования
(напр., 98/93 ЕС).
u
IceMaker служит исключительно для приготовления
кубиков льда в количестве, необходимом в домашнем
хозяйстве, и должен снабжаться пригодной для этого
водой.
