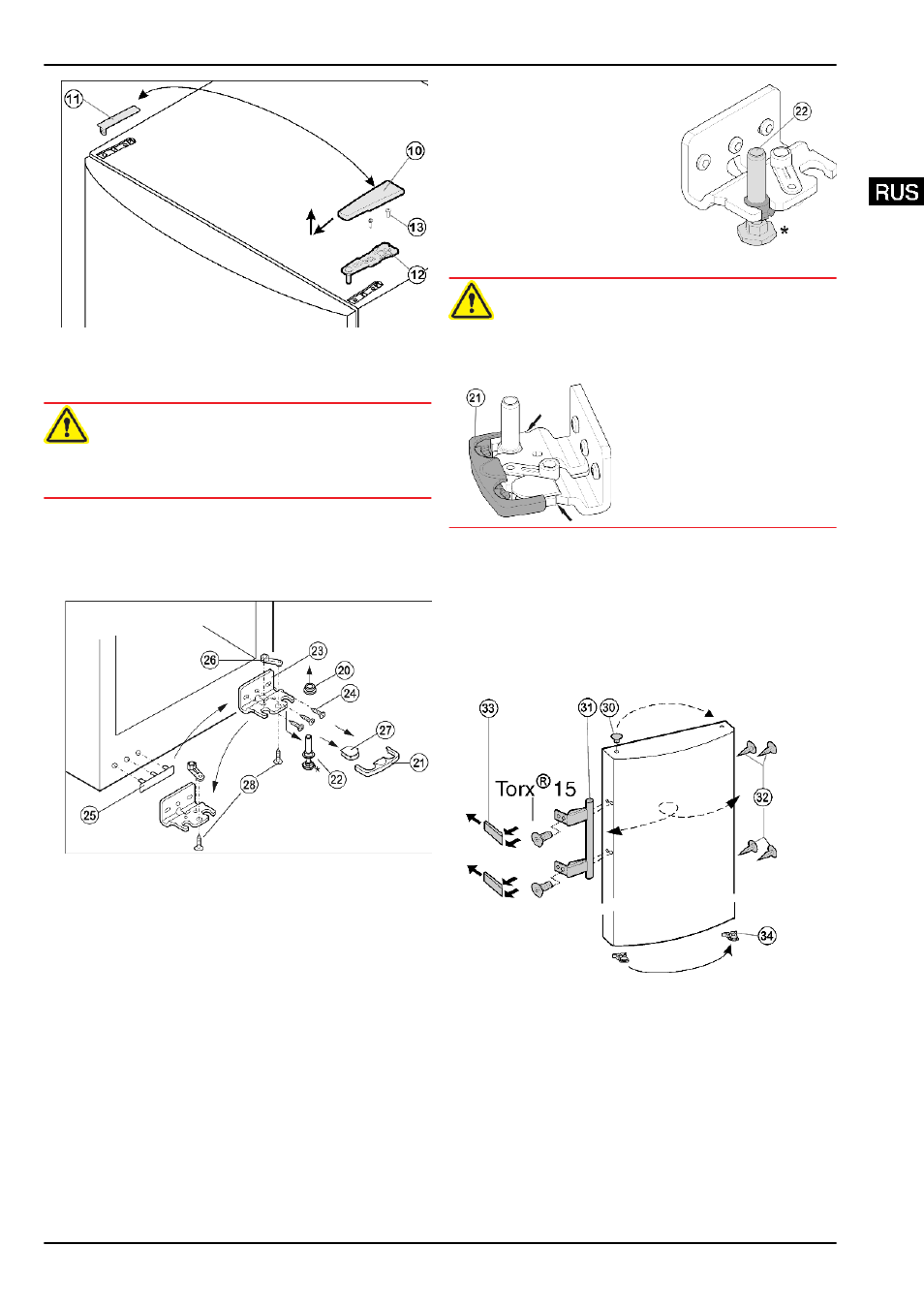

Fig. 4
u Закройте дверь.
u Крышку Fig. 4 (10) снимите движением вперед и вверх.
u Снимите крышку Fig. 4 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 4 (12) (2 шт.
Torx 25) Fig. 4 (13) и вытяните вверх.
u Дверь приподнимите и отставьте в сторону.
4.1.2 Перестановка опорных деталей
Fig. 5
u Предохранитель Fig. 5 (21) снимите движением вперед.
u Снимите крышку Fig. 5 (27) .*
u Полностью вверните регулируемую опору Fig. 5 (22) .
u При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u Вытяните опорный палец Fig. 5 (22) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 5 (20) .
u Открутите опорный кронштейн Fig. 5 (23) (3 шт. Torx 25)
Fig. 5 (24) .
u Открутите опорную деталь Fig. 5 (26) (1 Torx 25)
Fig. 5 (28) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u Осторожно приподнимите и переставьте крышку
Fig. 5 (25) со стороны ручки.
u Снова прикрутите опорный кронштейн Fig. 5 (23) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Снова слегка наклоните
устройство назад и снова
установите опорный
палец Fig. 6 (22) . Зазу-
брина должна быть
расположена спереди.
u Установите крышку
Fig. 5 (27) на противопо-
ложной стороне.*
Fig. 6
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Предохранитель (21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u Снова защелкните предохранитель (21) на опорном
кронштейне.
u Наденьте гнездо шарнира Fig. 5 (20) .
4.1.3 Перестановка ручки
u Выведите из фиксатора дверцы пружинный зажим
Fig. 7 (34) и переставьте его на новую сторону шарнира.
u Извлеките пробку Fig. 7 (30) из опорной втулки дверцы и
переставьте.
Fig. 7
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 7 (31) , пробку Fig. 7 (32) и прижимные
пластины Fig. 7 (33) .
u При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.4 Монтаж двери
u Установите дверцу сверху на нижний опорный палец
Fig. 5 (22) .
u Закройте дверь.
u Установите верхний опорный кронштейн Fig. 4 (12) на
новой стороне шарнира и защелкните в дверце.
