u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец

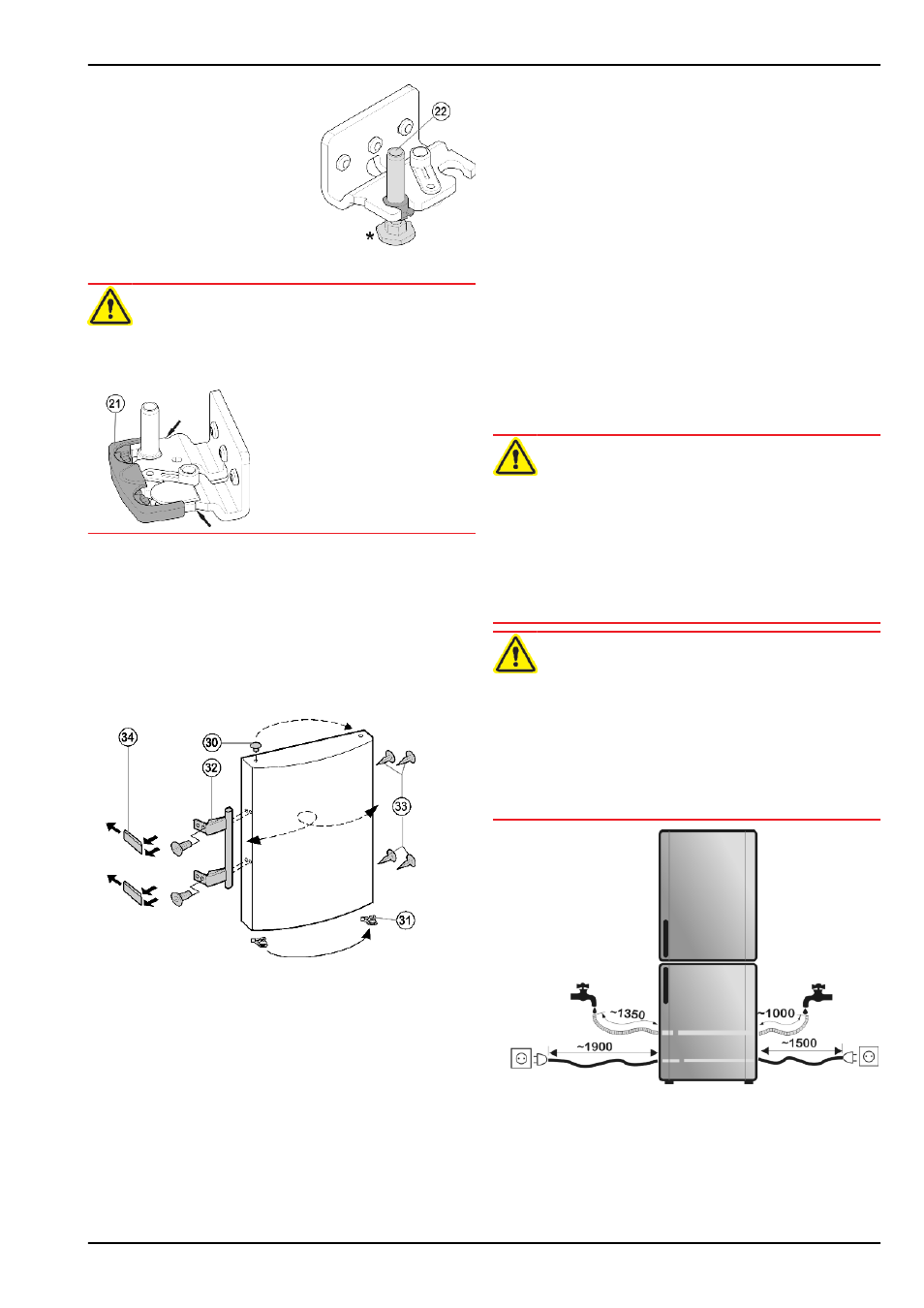

Fig. 7 (22)
. Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите
крышку
Fig. 6 (27)
на противополож-
ной стороне.*
Fig. 7
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21)
на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 6 (20)
.
4.1.5 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный за-
жим
Fig. 8 (31)
и переставьте его на новую сторону шар-
нира.
u
Извлеките пробки
Fig. 8 (30)
из опорных втулок дверцы и
переставьте.
Fig. 8
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и прижимные
пластины
Fig. 8 (34)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
палец
Fig. 6 (22)
.
u
Закройте дверь.
u
Снова наденьте пластмассовый колпачок
Fig. 5 (10)
на
средний опорный кронштейн
Fig. 5 (13)
.
u
Вставьте средний опорный палец
Fig. 5 (11)
на новой сто-
роне шарнира через средний опорный кронштейн
Fig. 5 (13)
в нижнюю дверцу.
4.1.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 5 (11)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхнюю опорную подставку (2 шт. Torx 25)
Fig. 4 (4)
. При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Наденьте и защёлкните крышку
Fig. 4 (1)
и крышку
Fig. 4 (2)
на противоположной стороне снаружи.
4.1.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 6 (23)
и
среднем опорном кронштейне
Fig. 5 (13)
параллельно
корпусу устройства. Для этого выкрутите средний винт
на нижнем опорном кронштейне
Fig. 6 (23)
.
u
Затяните винты.
4.2 Подключение воды
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем под-
ключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут под-
соединены трубопроводы для подачи воды устройства
для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды разре-
шается выполнять только квалифицированному слеса-
рю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве, дол-
жно соответствовать предписанию по подготовке питье-
вой воды, действующему в стране использования (напр.,
98/93 ЕС).
u
IceMaker служит исключительно для приготовления ку-
биков льда в количестве, необходимом в домашнем хо-
зяйстве, и должен снабжаться пригодной для этого во-
дой.
Fig. 9
Ввод в работу
6
