37 * в зависимости от модели и оборудования
W

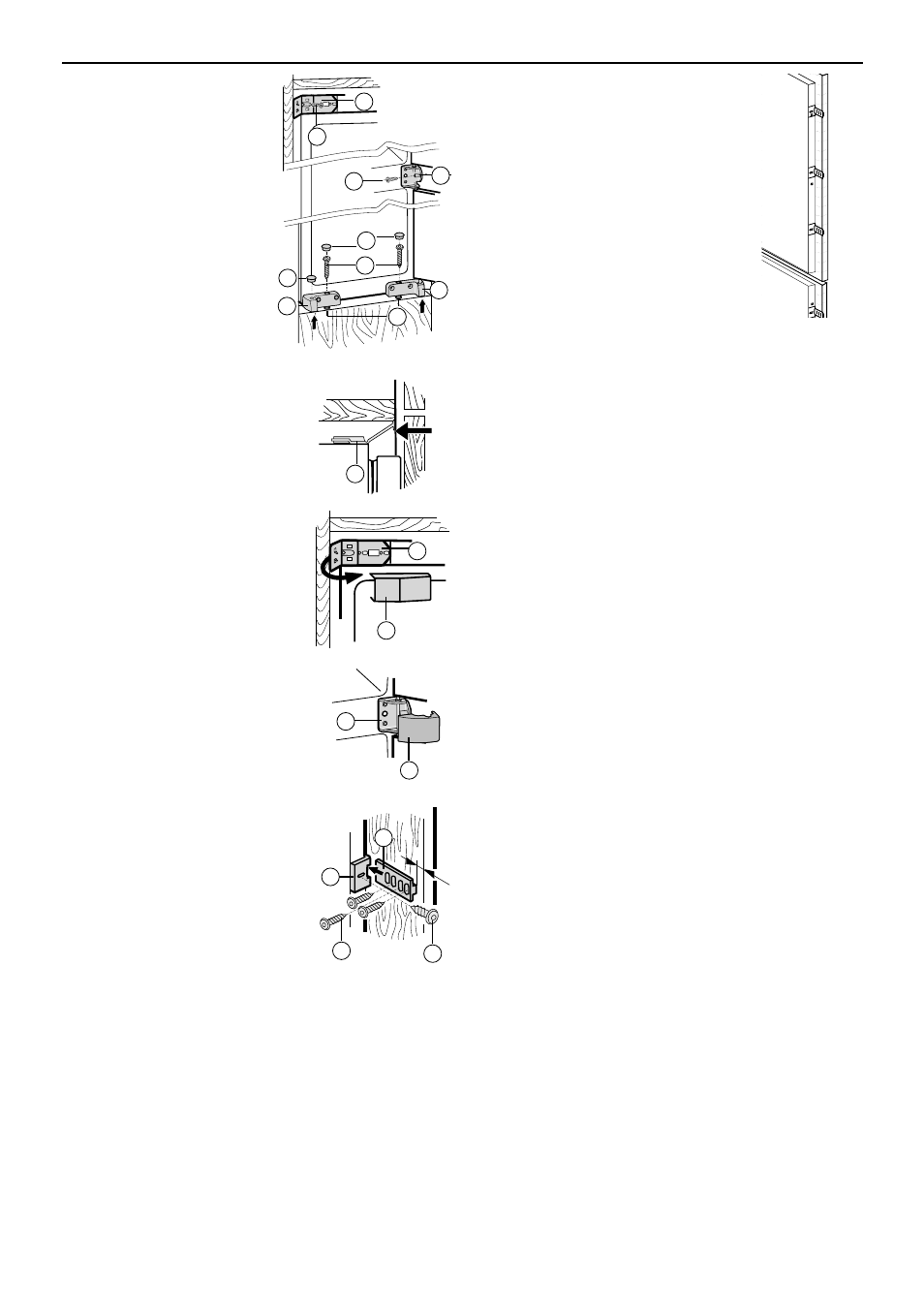

Длинными винтами для
древесностружечной плиты
ct
/
cu
закрепите / зафиксируйте
устройство в нише
Вверху через крепежный уголок
cn
,
при этом прижмите устройство к
мебельной стенке.
Посередине с помощью крепежного
винта
cs
винтом
cu
Внизу с помощью регулировочных
винтов
cr
в кронштейнах
cp
и
cq
.
- Следите за прочностью крепления
винтовых соединений!
W
Если требуется, выставьте выравнивающий
козырек
c l
смещая его параллельно
основанию мебели.
W
Примкните боковую часть крепежного
уголка
cn
W
Снова установите облицовку
2
- Все отверстия закройте заглушками
dl
и
5
W
На средний кронштейн
bm
наденьте облицовку
3
и защелкните
W
Установите соединительный элемент двери
d m
, в зависимости от высоты ручки и
секционирования двери вкручиванием винта
dn
.
- При полностью открытой двери сдвиньте
соединительные направляющие
d o
и
прикрутите винтами к мебельной двери
dp
.
Выдерживайте расстояние d от внешнего
края мебельной двери, d = толщина стенки
кухонного шкафа.
- Отрегулируйте соединительный элемент
двери так, чтобы закрытая мебельная дверь со стороны ручки не
прилегала к корпусу (была на расстоянии прибл. 1 мм).
22
24
28
30
2
d
32
33
34
31
- На больших или секционных дверях при
необходимости установите дополнительный
соединительный дверной элемент!
______________________________________________
Изготовитель постоянно работает над дальнейшим развитием всех
типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы
должны оставить за собой право изменять форму, оборудование и вносить
технические изменения .
