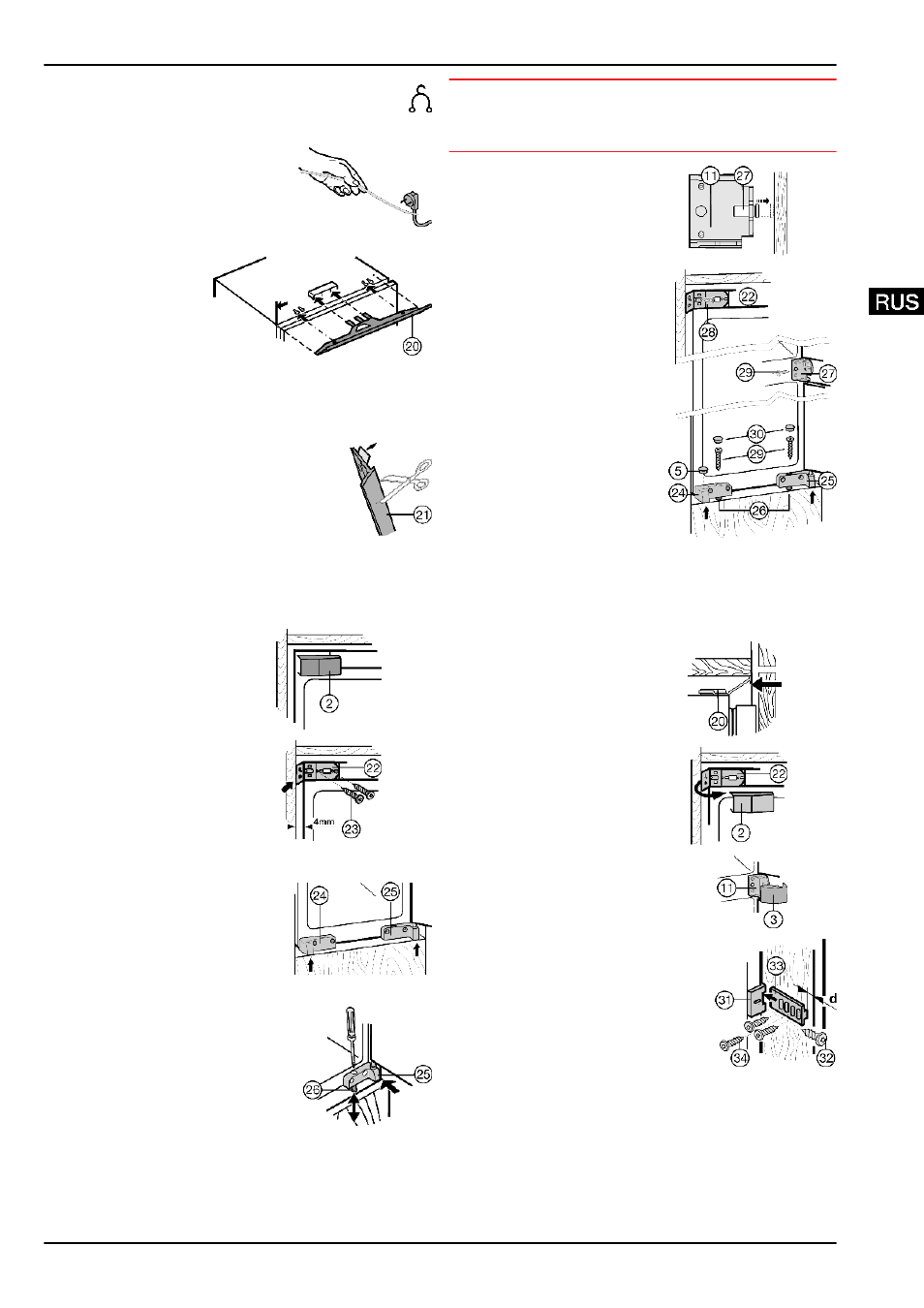

Ввод в работу – Инструкция по эксплуатации Liebherr ICUNS 3023-20
Страница 7
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держа-
тель кабеля, иначе из-за вибрации будет слышен
шум!
u
Проложите сетевой кабель
при помощи шнура так, чтобы
устройство после установки
(монтажа) можно было легко
подключить.
u
Вдвиньте устройство на 2/3 в
нишу.
Fig. 7
u
Установите вырав-
нивающий
козырек
Fig. 8 (20)
|← со стороны
ручки на одном
уровне с боковой
стенкой
устрой-
ства: вдвиньте в
перемычку
и
навесьте
на
замочные отвер-
стия.
Fig. 8
u
Наклейте
облицовочную
планку
Fig. 9 (21)
со стороны ручки запод-
лицо с лицевой стороной на боковую
стенку устройства: снимите защитную
пленку и наклейте облицовочную
планку.
u
При необходимости укоротите деко-
ративную планку
Fig. 9 (21)
по высоте
ниши.
u
Установите декоративную планку
Fig. 9 (21)
точно под крепежным
уголком
Fig. 6 (22)
.
Fig. 9
u
Снимите крышку
Fig. 10 (2)
.
При первом монтаже:
u
Снимите крышку
Fig. 6 (3)
со
среднего
кронштейна
Fig. 10 (11)
.
Fig. 10
u
Привинтите крепежный уголок
Fig. 11 (22)
винтами
Fig. 11 (23)
.
Fig. 11
u
Вдвиньте устройство в нишу, следите за сетевым
кабелем!
u
Выровняйте устройство по
глубине: Выровняйте пере-
днюю кромку кронштейна
Fig. 12 (24)
, кронштейн
Fig. 12 (25)
и крепежный
уголок
Fig. 12 (22)
по пере-
дней кромке дна шкафчика и
по боковой стенке.
Fig. 12
u
Выставьте устройство по
высоте: при помощи регу-
лировочных
винтов
Fig. 13 (26)
в кронштейнах
Fig. 13 (24,25)
.
Fig. 13
ВНИМАНИЕ
Опасность повреждения мебельной стенки!
u
Осторожно повернуть установочный винт в нужное
положение.
u
Выкрутите
регулировочный
винт
Fig. 14 (27)
в среднем крон-
штейне
Fig. 14 (11)
до упора с
боковой стенкой шкафчика.
Fig. 14
u
Закрепите
устройство
сверху:
Прижмите
устройство к мебельной
стенке и завинтите винт
для стружечной плиты
Fig. 15 (28)
через
крепежный
уголок
Fig. 15 (22)
.
u
Зафиксируйте
устрой-
ство
посередине:
с
помощью
крепежного
винта
Fig. 15 (27)
и винта
для стружечной плиты
Fig. 15 (29)
.
u
Закрепите
устройство
снизу:
при
помощи
винтов для стружечной
плиты
Fig. 15 (29)
через
регулировочные винты
Fig. 15 (26)
в кронштейне
Fig. 15 (24)
и кронштейне
Fig. 15 (25)
.
Fig. 15
u
Проверьте плотность посадки всех резьбовых соеди-
нений.
u
Если требуется, выставьте
выравнивающий
козырек
Fig. 16 (20)
, смещая его парал-
лельно
крышке
шкафчика.
Нельзя допускать, чтобы он
выступал.
Fig. 16
u
Закройте
боковую
часть
крепежного уголка
Fig. 17 (22)
.
u
Снова
защелкните
крышку
Fig. 17 (2)
.
u
Закройте
все
отверстия
пробками
Fig. 17 (30,5)
.
Fig. 17
u
Наденьте на средний кронштейн
Fig. 18 (11)
крышку
Fig. 18 (3)
.
Fig. 18
u
Соединительную деталь дверцы
Fig. 19 (31)
закрепите винтом
Fig. 19 (32)
, при этом обратите
внимание на положение ручки.
При
полностью
открытой
дверце:
u
Вставьте соединительную шину
дверцы
Fig. 19 (33)
и привинтите
к дверце шкафчика винтами
Fig. 19 (34)
. При этом соблю-
дайте расстояние d (толщина
стенки кухонного шкафчика).
Fig. 19
u
Отрегулируйте соединение дверцы так, чтобы дверца
шкафчика не прилегала к корпусу со стороны ручки
(расстояние прим. 1 мм).
