Страница 6: 4 установка
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Закрутите опорные кронштейны/пальцы (с моментом
4 Нм).
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка
Все крепежные детали входят в комплект устройства.

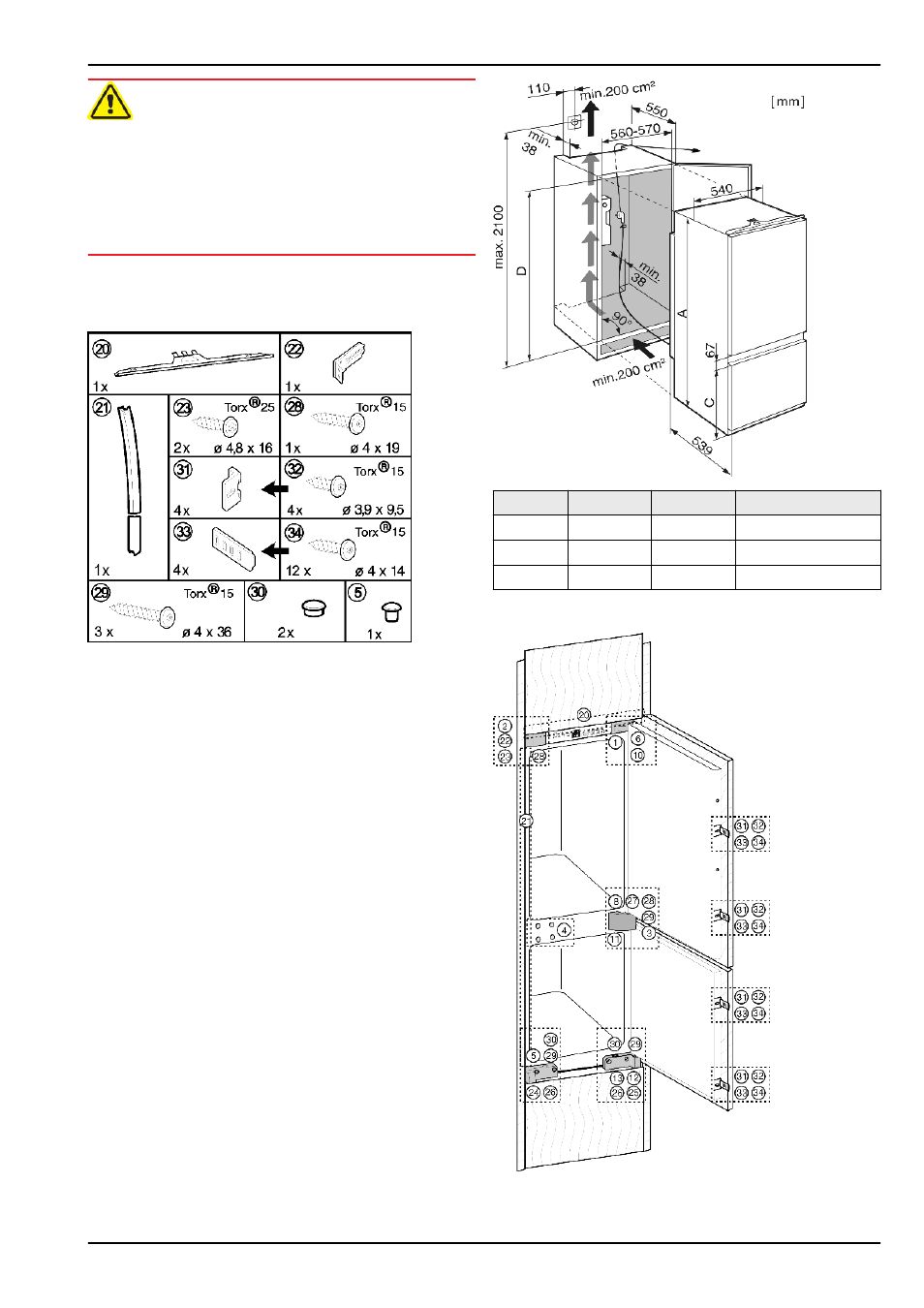

Fig. 4
Убедитесь, что подготовлен следующий инструмент:
q
Отвертка Torx 15, 20, 25, 30
q
Ножницы
q
Аккумуляторный шуруповерт
Промежуточное основание и боковая стенка мебельного
шкафа должны быть под прямым углом друг к другу.
Выровняйте мебельный шкаф при помощи уровня и
уголка. Если требуется, используйте для выравнивания
подкладки.
Проверьте установочные размеры:
Fig. 5
A
C
RUS
ICUS 29
1571,5 мм
523 мм
1574 мм - 1590 мм
ICUS 30
1769,5 мм
669 мм
1772 мм - 1788 мм
ICUNS 30 1769,5 мм
669 мм
1772 мм - 1788 мм
4.4.1 Монтаж устройства
Fig. 6
Ввод в работу
