q
Избегайте установки устройства в зоне попадания
прямых солнечных лучей, рядом с плитой, системой
отопления и другими аналогичными приборами.
q
Не устанавливайте устройство без помощника.
q
Помещение для установки устройства согласно стан-
дарту EN 378 должно на каждые 8 г хладагента R 600a
иметь объем 1 м
3
. Если помещение для установки
устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла-
меняющаяся газовоздушная смесь. Данные о количе-
стве хладагента имеются на заводской табличке внутри
устройства.
q
Устройство разрешается устанавливать только в устой-
чиво расположенную мебель.
q
В обязательном порядке соблюдайте сечения венти-
ляции:
•
Глубина вентиляционного проема в задней стенке
мебели должна быть не менее 38 мм.
•
Сечение вентиляционного проема в нижней части
мебели и по бокам вверху должно быть не менее
200 см
2
.
•
В основном действует следующее: чем больше
площадь вентиляционного отверстия, тем меньше
электроэнергии потребляет устройство при работе.
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
После установки:
u
Снимите защитную пленку с декоративных планок и
передних стенок выдвижных ящиков.
u
Удалите все детали, защищавшие устройство при пере-
возке.
u
Упаковку утилизируйте надлежащим образом (см. 4.5) .
Указание
u
Очистите устройство (см. 6.3) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком
воздуха на месте установки.
4.3 Изменение направления откры-
вания дверей
Убедитесь, что подготовлен следующий инструмент:
q
Ножницы
q
Аккумуляторный шуруповерт
q
Отвертка Torx 15, 20, 25, 30
Вдвиньте устройство на 2/3 в нишу.
Извлеките сетевую вилку.
Откройте дверь.

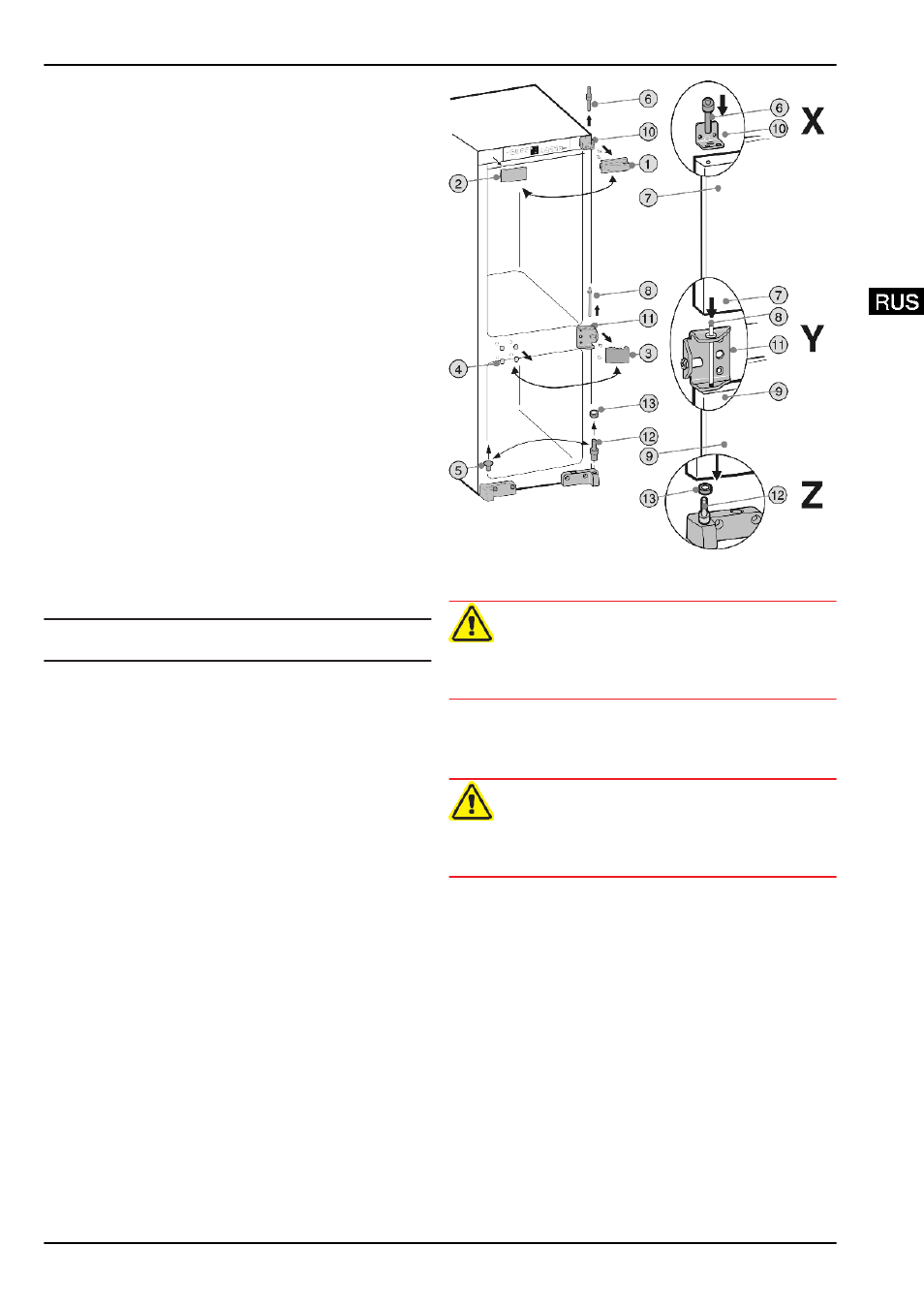

Fig. 3
u
Снимите закрывающие элементы
Fig. 3 (1,2,3,4,5)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Выкрутите верхний опорный винт
Fig. 3 (6)
из дверцы
холодильного отделения
Fig. 3 (7)
.
u
Слегка наклоните дверь холодильного отделения
Fig. 3 (7)
вперед и снимите, приподняв вверх.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Извлеките средний опорный палец
Fig. 3 (8)
.
u
Снимите дверь морозильного отделения
Fig. 3 (9)
.
u
Отвинтите верхний опорный кронштейн
Fig. 3 (10)
и
средний опорный кронштейн
Fig. 3 (11)
и привинтите их
с противоположной стороны теми же винтами (с
моментом 4 Нм).
u
Переставьте на другую сторону нижний опорный винт
Fig. 3 (12)
с шайбой
Fig. 3 (13)
.
u
Наденьте дверь морозильного отделения снизу на
опорный винт
Fig. 3 (12)
и шайбу
Fig. 3 (13)
. Деталь Z
u
Вставьте средний опорный винт
Fig. 3 (8)
через средний
опорный кронштейн
Fig. 3 (11)
в дверцу. Деталь Y
u
Насадите дверь холодильного отделения на опорный
болт посередине
Fig. 3 (8)
. Деталь Y
u
Вставьте верхний опорный палец
Fig. 3 (6)
через
внешнее отверстие в опорном кронштейне
Fig. 3 (10)
в
опору двери холодильного отделения
Fig. 3 (7)
и завин-
тите его (с моментом 4 Нм). Деталь X
u
Снова установите с противоположной стороны детали
крышки
Fig. 3 (1,2,3,4,5)
, повернув их на 180° градусов.
