ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

u

Используйте шаблон.

u

Отсоедините входящий в объем поставкишаблон

Fig. 10 (52)

от опорного кронштейна и заблокируйте им

опорный кронштейн

Fig. 10 (12)

и втулку от поворота.

u

При помощи отвертки вытолкните опор-

ный кронштейн

Fig. 9 (12)

снизу и сними-

те с двери вместе с кабелем.

u

Извлеките пробку

Fig. 9 (53)

снизу при

помощи отвертки и вставьте на другой

стороне.

u

Проденьте кабель опорного кронштейна

Fig. 9 (12)

на

противоположной стороне и установите опорный крон-

штейн.

u

Снимите шаблон

Fig. 9 (52)

и закрепите на опорном крон-

штейне.

u

Вставьте разъем

Fig. 9 (51)

.

u

Введите кабель в направляющую.

u

Зафиксируйте крышку

Fig. 9 (50)

на дверце.

4.1.9 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 6 (21)

, закройте дверцу и установите верхний опор-

ный кронштейн

Fig. 5 (12)

так, чтобы он защелкнулся в

верхней стороне устройства.

u

Прикрутите опорный кронштейн

Fig. 5 (12)

. При необхо-

димости просверлите отверстия или используйте акку-

муляторную отвертку.

u

Защёлкните крышку

Fig. 5 (10)

и крышку

Fig. 5 (13)

.

u

Снова установите разъём

Fig. 4 (5)

.

u

Введите кабель в направляющую.

u

Снова установите крышку

Fig. 4 (3)

.

u

Установитекрышку

Fig. 4 (2)

снаружи со стороны шарни-

ра с поворотом на 180° и защелкните ее.

u

Установитекрышку

Fig. 4 (1)

снаружи со стороны шарни-

ра с поворотом на 180° и защелкните ее.

4.1.10 Выравнивание дверей

u

При необходимости выровняйте дверцы через два про-

дольных паза в нижнем опорном кронштейне

Fig. 7 (33)

и

среднем опорном кронштейне

Fig. 6 (22)

параллельно

корпусу устройства, затем затяните винты.

u

Снова защелкните крышку

Fig. 7 (31)

на опорном крон-

штейне снизу.

4.2 Установка в кухонную стенку

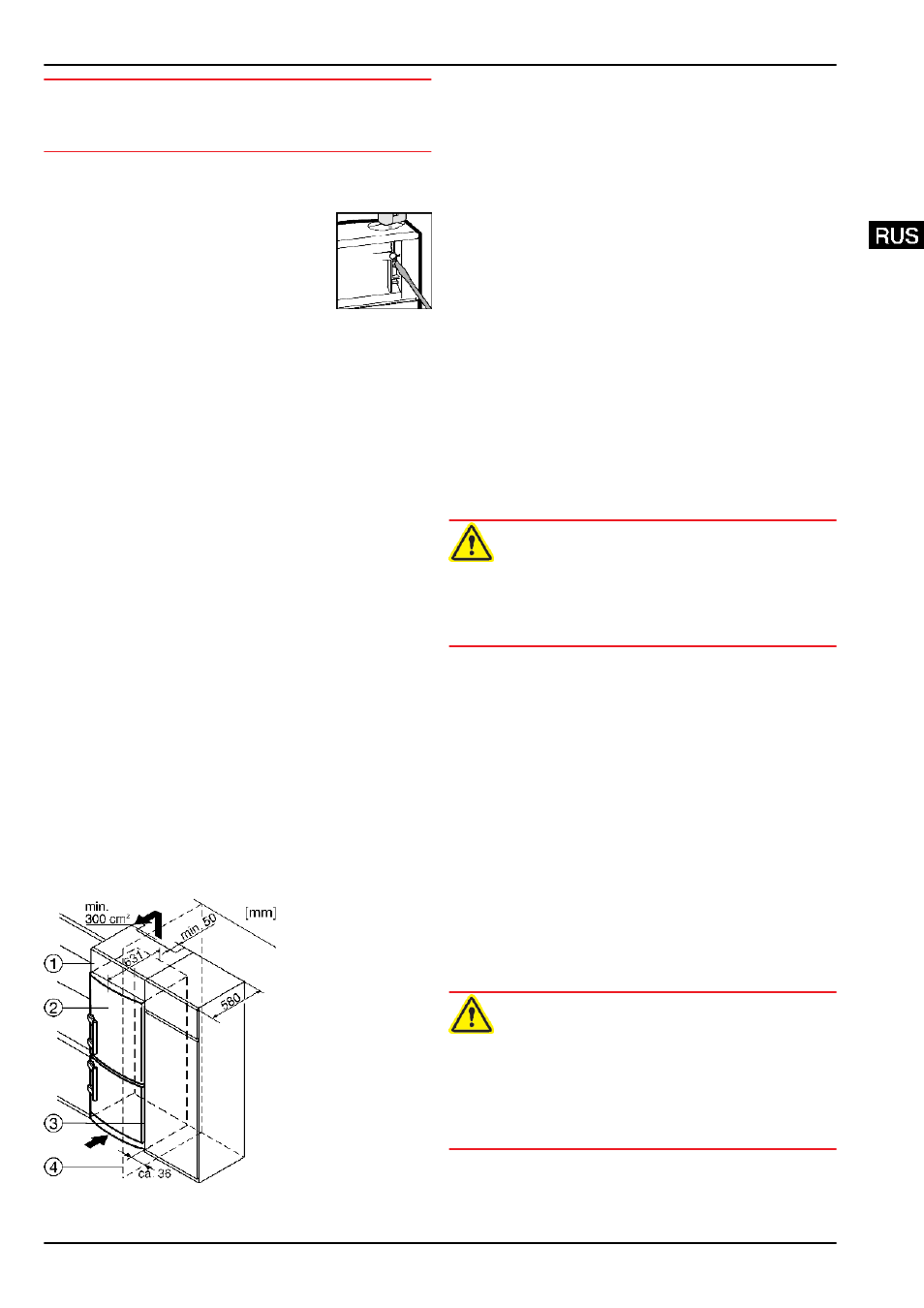

Fig. 11

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство может быть окружено предметами кухонной об-

становки. Чтобы уравнять устройство

Fig. 11 (2)

по высоте

с кухонной стенкой, можно установить над устройством со-

ответствующий дополнительный шкафчик

Fig. 11 (1)

.

При комбинировании с обычными кухонными шкафами (глу-

биной макс. 580 мм) устройство можно установить непос-

редственно рядом с кухонным шкафом

Fig. 11 (3)

. Дверца

устройства выступает по сторонам на 34 мм и по центру ус-

тройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:

На задней стенке шкафчика должен быть вентиляцион-

ный канал глубиной не менее 50 мм по всей ширине этого

шкафчика.

Поперечное сечение вентиляционного отверстия под

нижней панелью должно составлять не менее 300 см

2

.

Чем больше площадь вентиляционного отверстия, тем

меньше электроэнергии потребляет устройство при ра-

боте.

Если устройство установлено на шарнирах у стены

Fig. 11 (4)

, то расстояние между устройством и стеной дол-

жно быть не менее 36 мм. Настолько выступает ручка при

открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадле-

жащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и

ровным.
Избегайте устанавливать устройство в зоне прямых сол-

нечных лучей, рядом с плитой, системой отопления и дру-

гими аналогичными приборами.
Устройство всегда следует устанавливать непосредствен-

но у стены.
Не устанавливайте устройство без помощника.
Помещение для установки устройства согласно стандарту

EN 378 должно на каждые 8 г хладагента R 600a иметь объ-

ем 1 м

3

. Если помещение для установки устройства сли-

шком мало, то в случае протечки в контуре хладагента

может образоваться легковоспламеняющаяся газо-воз-

душная смесь. Данные о количестве хладагента имеются на

заводской табличке внутри устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания из-за влажности!

Если токоведущие узлы или сетевой кабель становятся

влажными, то это может привести к короткому замыканию.

u

Устройство предназначено для использования в закры-

тых помещениях. Запрещается использовать устройство

на открытом воздухе или во влажных помещениях и в зо-

не разбрызгивания воды.

Ввод в работу

7
