Символ пропадания напряжения горит.
4 Ввод в работу
4.1 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q Torx 25
q Torx 15
q Отвертка
q При необходимости аккумуляторный шуруповёрт
q При необходимости привлеките второго человека для
монтажной работы

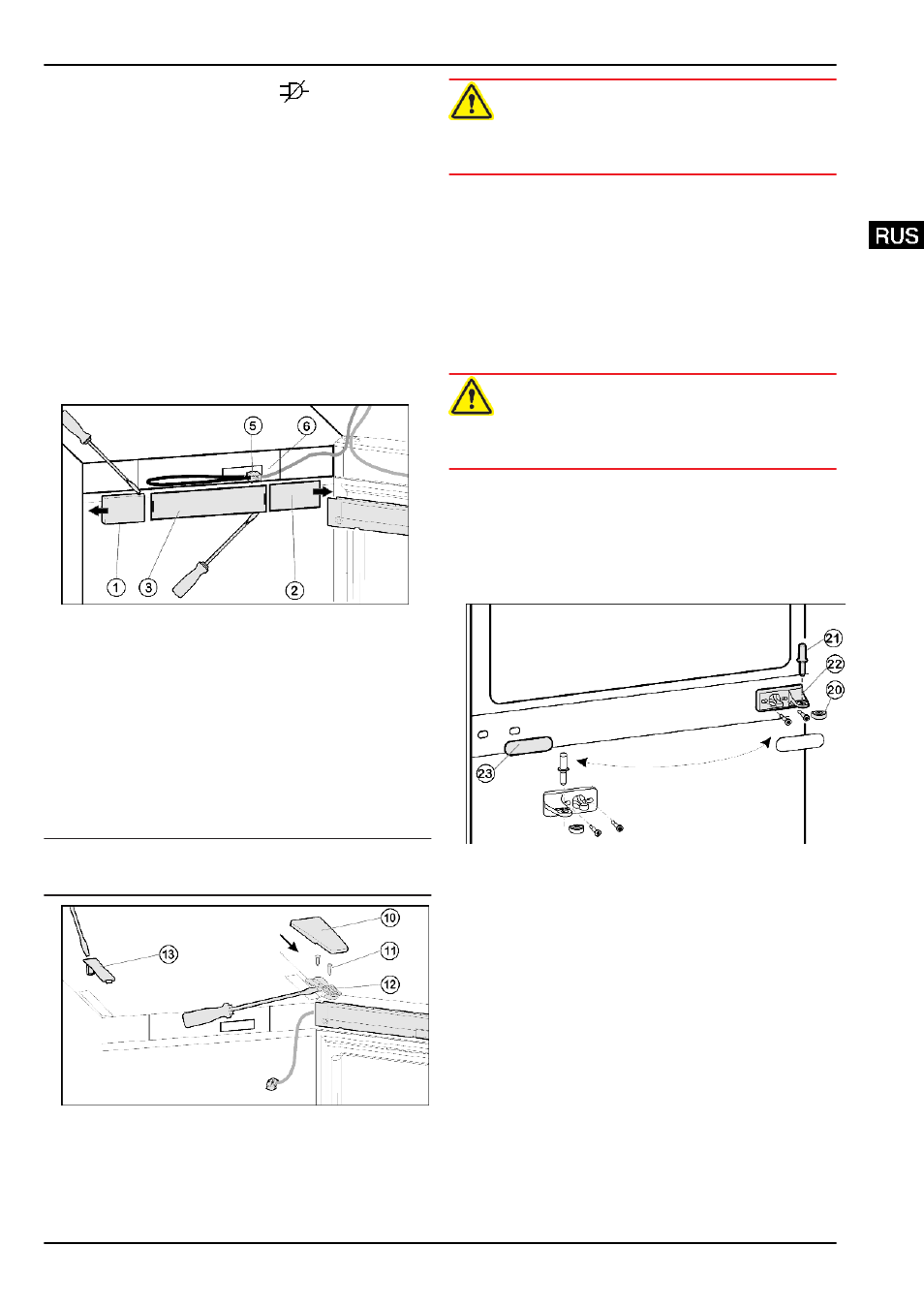

4.1.1 Отсоединение кабеля на корпусе
Fig. 4
u Откройте верхнюю дверь.
u Снятие крышки со стороны ручки Fig. 4 (1) : справа выве-
дите из фиксатора при помощи плоской отвёртки и
сдвиньте наружу.
u Снятие крышки со стороны шарнира Fig. 4 (2) : слева вы-
ведите из фиксатора при помощи плоской отвёртки и
сдвиньте наружу.
u Снимите переднюю накладку Fig. 4 (3) с помощью пло-
ской отвертки.
u Снимите контакт и извлеките разъём Fig. 4 (5) .
u Высвободите из направляющей серый кабель Fig. 4 (6) .
4.1.2 Снятие верхней двери
Указание
u Уберите продукты с полочек на дверце, прежде чем сни-
мать дверцу, чтобы продукты не упали.
Fig. 5
u Вытяните крышку Fig. 5 (10) вперед и снимите крышку
Fig. 5 (13) .
u Отпустите винты Fig. 5 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Снимите дверцу вместе с опорным кронштейном
Fig. 5 (12) и кабелем вверх. Для снятия, возможно, пона-
добится осторожно подцепить опорный кронштейн снизу
шлицевой отверткой.
u Отставьте дверь в сторону.
4.1.3 Снятие нижней двери
u Закройте нижнюю дверь.
u Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец Fig. 6 (21) .
u Пластмассовый колпачок Fig. 6 (20) снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Откройте дверь.
u Снимите средний опорный кронштейн Fig. 6 (22) .
u Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.1.4 Перестановка средних опорных дета-
лей
Fig. 6
u Осторожно снимите накладку Fig. 6 (23) .
u Открутите средний опорный кронштейн Fig. 6 (22) и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u Снова защелкните накладку Fig. 6 (23) на стороне, где
теперь будет ручка.
Ввод в работу
5
