4.1.5 Перестановка нижних опорных деталей

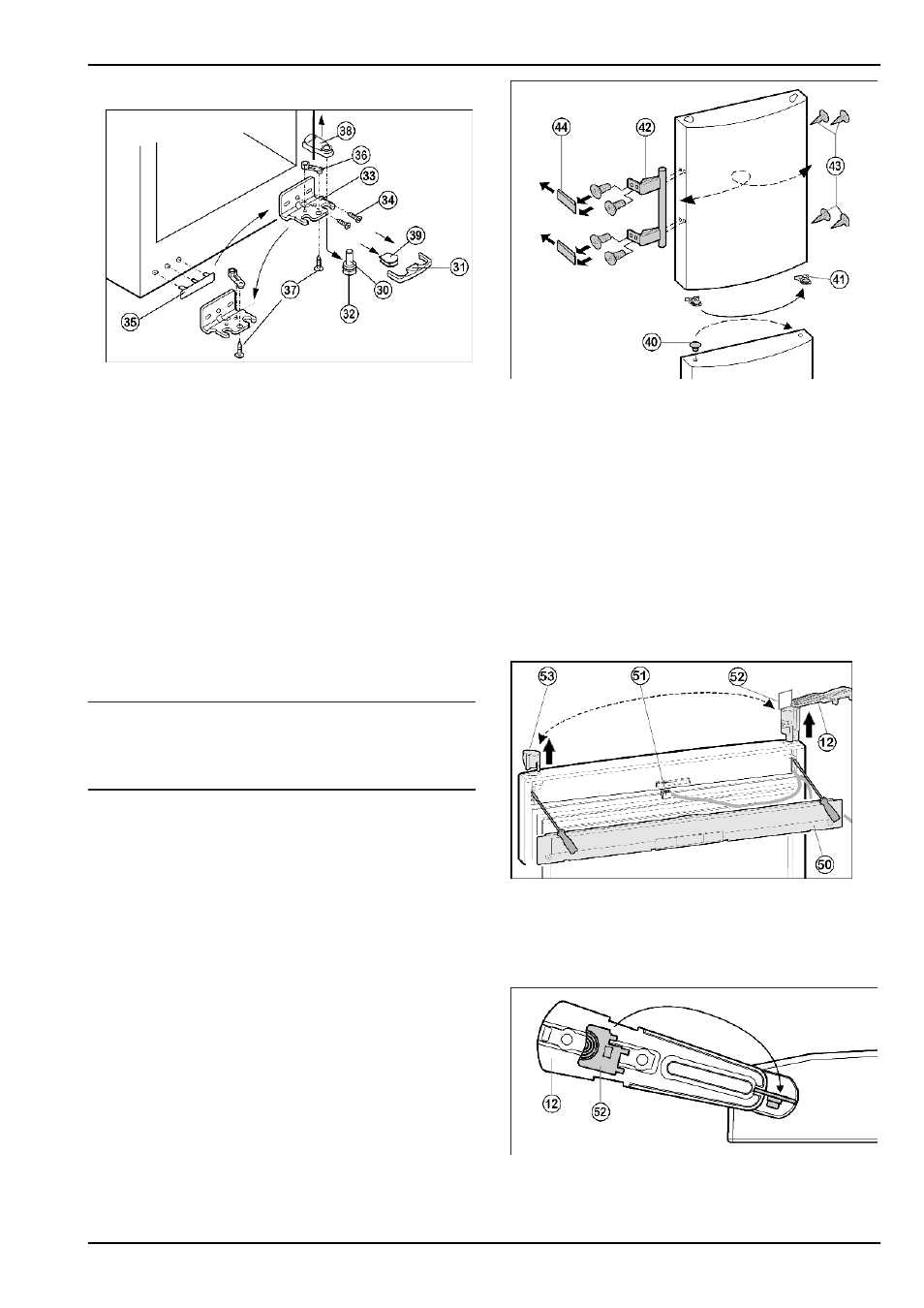

Fig. 7
u Нижнюю крышку Fig. 7 (31) снимите движением вперед.
u Нижнюю крышку Fig. 7 (39) снимите.*
u Снимите крышку Fig. 7 (38) вверх.*
u Полностью ввернитерегулируемую опору Fig. 7 (32) .
u При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u Вытяните опорный палец Fig. 7 (32) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 7 (30) .
u Открутите опорный кронштейн Fig. 7 (33) (2 шт. Torx 25)
Fig. 7 (34) .
u Открутите опорную деталь Fig. 7 (36) (1 Torx 25)
Fig. 7 (37) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u Осторожно приподнимите и переставьте крышку
Fig. 7 (35) со стороны ручки.
u Снова прикрутите опорный кронштейн Fig. 7 (33) на но-
вой стороне шарнира, при необходимости с помощью
аккумуляторного шуруповерта через внешний продоль-
ный паз и круглое отверстие.
Указание
u Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u Снова слегка наклоните устройство назад и переставьте
опорный палец Fig. 7 (32) .
4.1.6 Перестановка ручек
u Выведите из фиксатора верхней дверцы пружинный за-
жим Fig. 8 (41) и переставьте его на новую сторону шар-
нира.
u Извлеките пробку Fig. 8 (40) из опорной втулки дверцы и
переставьте.
Fig. 8
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 8 (42) , пробку Fig. 8 (43) и прижимные
пластины Fig. 8 (44) .
u При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.7 Монтаж нижней двери
u Установите дверь сверху на опорный палец Fig. 7 (32) .
u Закройте дверь.
u Вставьте средний опорный палец Fig. 6 (21) через сред-
ний опорный кронштейн Fig. 6 (22) в нижнюю дверцу.
u Установите пластмассовый колпачок Fig. 6 (20) .
4.1.8 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 9
u Снимите крышку Fig. 9 (50) на дверце с помощью отвёрт-
ки.
u Отсоедините разъем Fig. 9 (51) .
u На верхней дверце поверните опорный кронштейн
Fig. 9 (12) наружу параллельно краю дверцы.
Fig. 10
Ввод в работу
